Cómo controlar motores con Arduino y RC receptor en 10 minutos (2 / 4 paso)

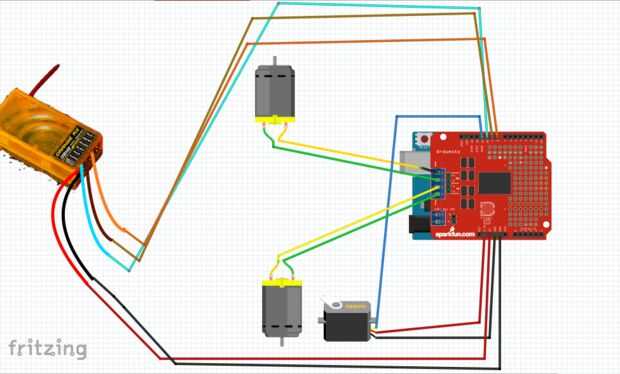

Paso 2: cableado

poner el escudo en la parte superior el arduino

conectar los motores al escudo

Ponga el servo en línea de información de 3, 3V y gnd al pin 11

conectar 3 cables de ch1 a pin 10, ch2, ch3, 8 y 9

y entonces 5v a batt/bind en el receptor y gnd a gnd

(Pincha en imagen para más detalles y ver el otro tutorial para más información)
