Paso 1: Configuración de la pantalla LCD
El controlador Hitachi H44780 ya sabe todos los caracteres del alfabeto y algunos símbolos especiales. También tiene configuración podemos elegir como mostrar u ocultar el cursor, entre otros. El truco es la forma controlamos esto golpeando diferentes combinaciones de los pasadores con 5v (1 binario) o 0v (0 binario). Esto lo haremos muy rápido y el conductor para buscar y visualizar las letras que elegimos. Puedes leer un poco más acerca de la H44780 aquí en.wikipedia.org/wiki/HD44780_Character_LCD
Cuando escribimos un mensaje (cadena de caracteres) en el programa, el compilador compilará estas cartas en los respectivos códigos hexagonales ASCII que significa que no necesita un archivo fuente como en el caso de un POV o una matriz de puntos.
Por lo tanto, permite programar la pantalla LCD de la placa.
Para hacer la pantalla LCD fácil de trabajar en la protoboard se suelde el hombre encabezado al paquete LCD. Estos LCD suelen tener 14 datos pernos y 2 para la retroiluminación LED. Así que le coloque un trozo de 16 pines del cabezal de y soldadura en cada uno de los agujeros de 16.

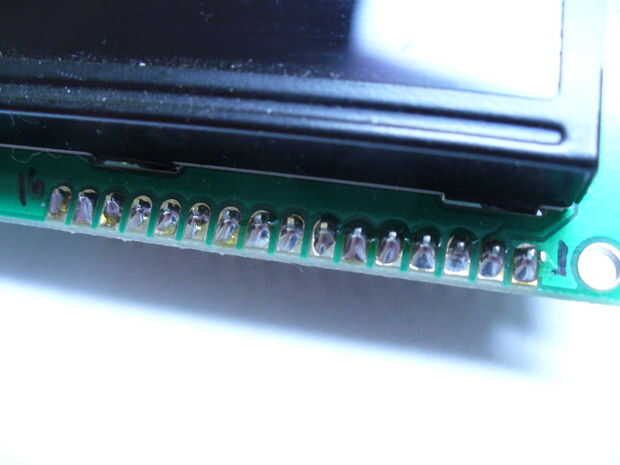

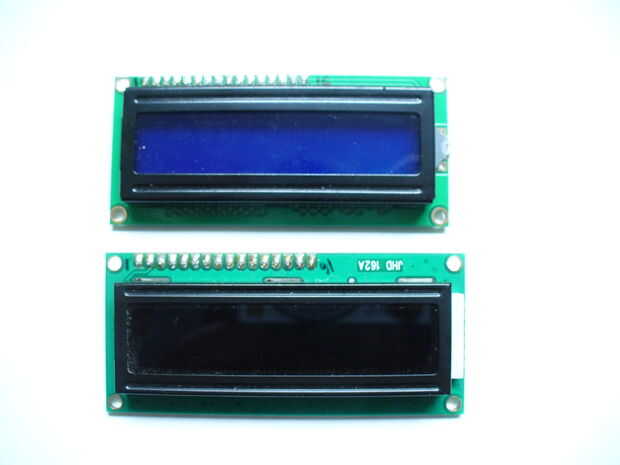

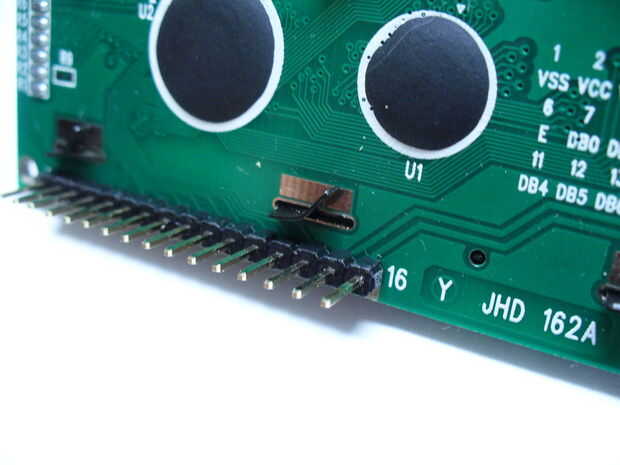

Ver las fotos.
