Paso 2: Cableado Arduino

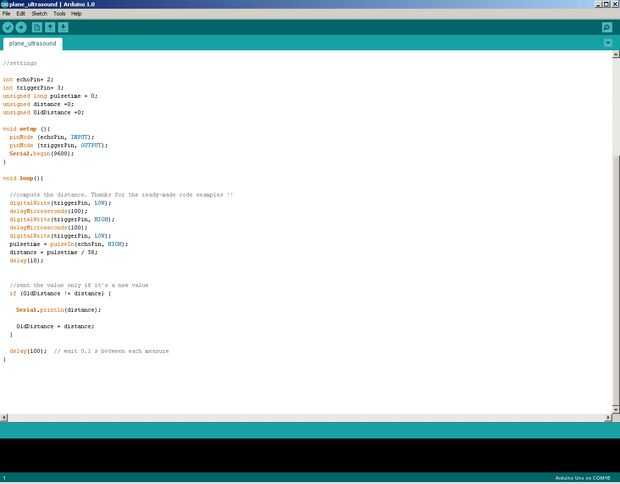

OK, por favor cargue el croquis adjunto en el IDE de Arduino.

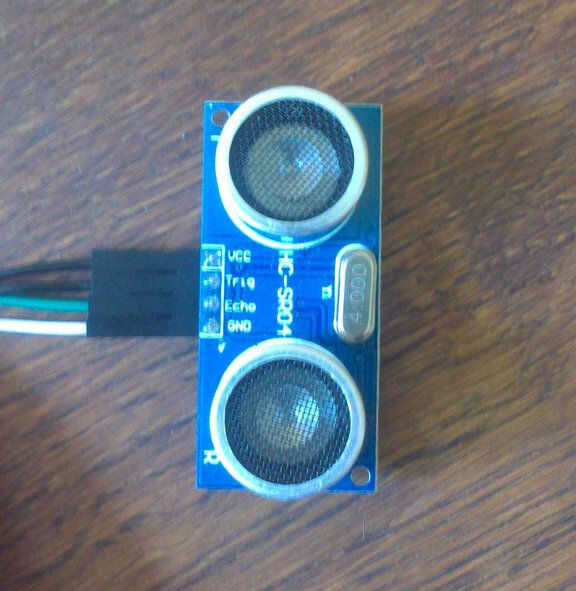

El cableado del módulo ultrasónico es simple:
- -> VCC de 5v de Arduino
- Trig -> Arduino pin 3
- Echo -> pin Arduino 2
- -> GND a GND de Arduino
¿Cómo funciona este módulo? Contiene dos ultrasonidos emisores y receptores (los cilindros gris). El emisor envía una vibración de sonido, la vibración rebota en el objeto más cercano (la mano) y la señal es recibida por el módulo. Al computar el tiempo entre la emisión y la recepción, el módulo será deducir la distancia entre él y la mano.

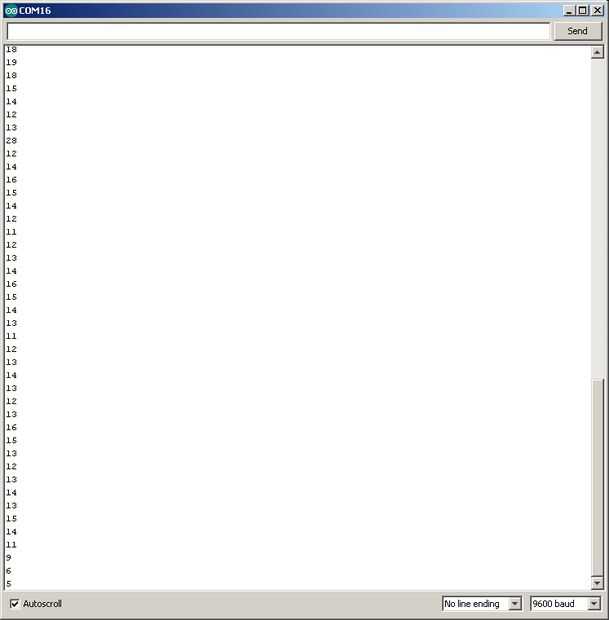

Compruebe el cableado y añadir el código de Arduino. Luego abra al Monitor de serie y mover su mano sobre el módulo. El serial monitor debe mostrar una lista de números... La distancia en cm entre él y su mano.
En esta ventana, obtener el número de puerto serie. En mi caso, COM16. (parte inferior derecha de la ventana)
