Cómo controlar un motor paso a paso con un FPGA (3 / 9 paso)

Paso 3: Añadir conectores hembra a los cables del Motor - opcionales

Este paso es un paso opcional, aunque altamente sugerido! envolviendo los alambres alrededor del pins puede ser una pesadilla de depurado, así que poner headers hembra en la mía.

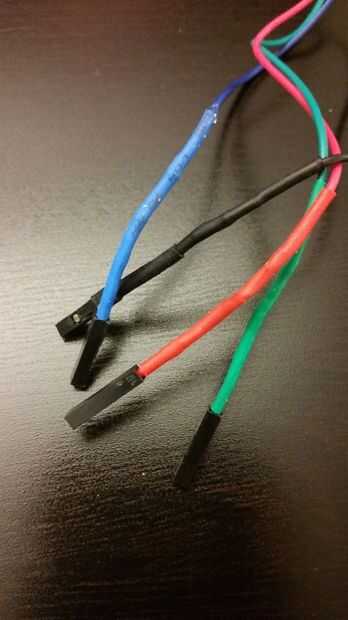

Intentó cortar solo macho a hembra encabezados de un conjunto más amplio, pero terminó haciendo un lío, así que me di por vencido. Lo más fácil para mí era cortar los extremos de cables MTE, soldarlos a los cables, y luego abrigo del encogimiento la soldadura en el color del cable. El abrigo del encogimiento es para que la soldadura es segura, tanto para que los cables son del color correcto al final.
