Cómo controlar un motor paso a paso con un FPGA (7 / 9 paso)

Paso 7: Generar el archivo de Bit y la placa del programa

Una vez abierto el archivo puede generar el archivo de bit y la Junta Directiva del programa.

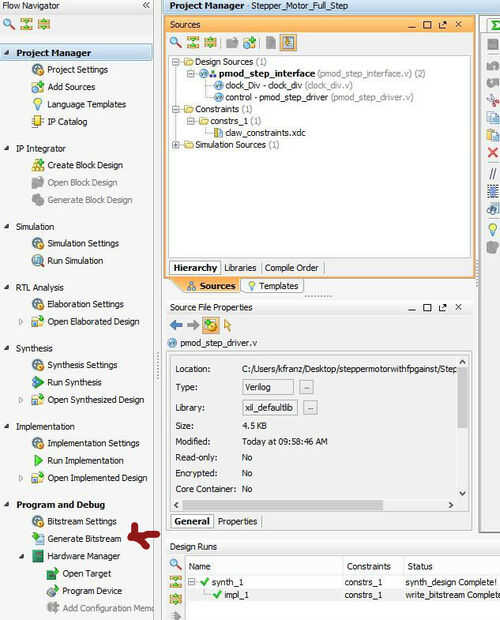

Para generar el archivo de bit doble clic generar flujo de bits.

Para programar el tablero abierto el administrador de hardware, abra objetivo y programa de la Junta.
