Paso 5: Armar caja de frambuesa Pi
En este paso se reunirán recinto frambuesa Pi con la frambuesa Pi 2 dentro.
El Canakit frambuesa Pi 2 Starter Kit completo incluye un recinto muy agradable para la Junta. Si no desea utilizar el caso incluido que usted puede, por supuesto, sólo Monte la frambuesa Pi donde tiene habitación, pero el recinto proporciona el montón de protección para la frambuesa Pi contra daños físicos o de cortocircuito en las herramientas del metal, además da al proyecto un aspecto pulido y profesional.
Sin embargo, hay un pequeño problema, se hace la caja incluida en el paquete de Canakit para Raspberry Pi B +, no la frambuesa Pi 2. El caso todavía cabrá la frambuesa Pi 2, pero conseguir la Junta de ajuste requiere que montar la caja de una manera específica.
Desmontar caja vacía
En primer lugar, puesto que la caja ya viene rotos juntos, tenemos que desarmarlo. El recinto tiene tres partes: una tapa, una base y un cuerpo. Primero retire la tapa de la caja, que es la parte con el logo de Raspberry Pi. La tapa simplemente levanta el cuerpo. A continuación, presione los dedos hacia abajo a través del orificio en el cuerpo y extraer la base de la caja. La base se lleva a cabo mediante lengüetas y tendrá una presión firme a la base del cuerpo.

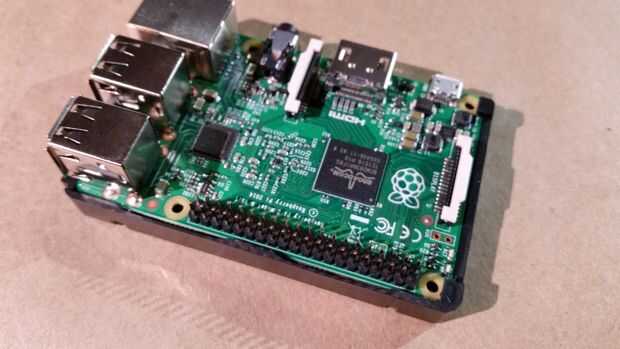

Coloque la frambuesa Pi 2 en la Base

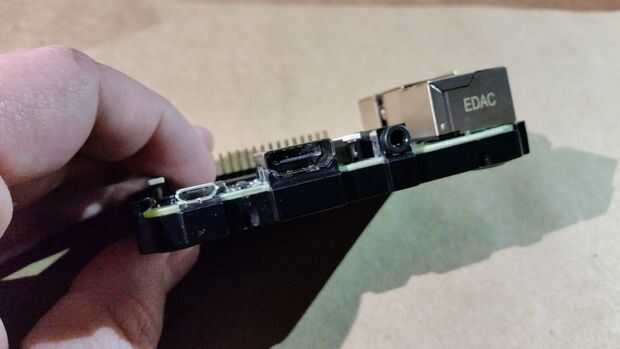

El primer paso de insertar el Raspberry Pi 2 dentro del recinto es para montarlo en la base del gabinete. Si usted toma una mirada a la caja base, usted notará una flecha en una de las esquinas. Debe poner primero la esquina de la Raspberry Pi 2 junto a los puertos USB por debajo de esta pestaña. Con la esquina en la pestaña de la flecha, el resto de la Junta de frambuesa Pi 2 va a quedar en la base de la caja. Sabes que tienes la frambuesa Pi 2 sentado correctamente cuando los puertos en el lado de la Junta en sus ranuras en el recinto.

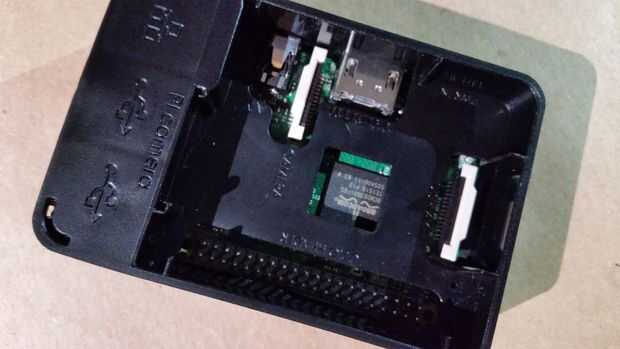

Sujete el cuerpo
A continuación vamos a poner el cuerpo hacia atrás en la base. Simplemente presione el cuerpo del gabinete sobre la base y nuevamente todas las fichas alrededor de la base. Te darás cuenta que los cortes marcados en el cuerpo coinciden con todos los componentes de la Raspberry Pi 2, excepto la CPU en medio de la Junta. Esto es porque la CPU se encuentra en una posición ligeramente diferente en la Raspberry Pi 2 versus el B +.

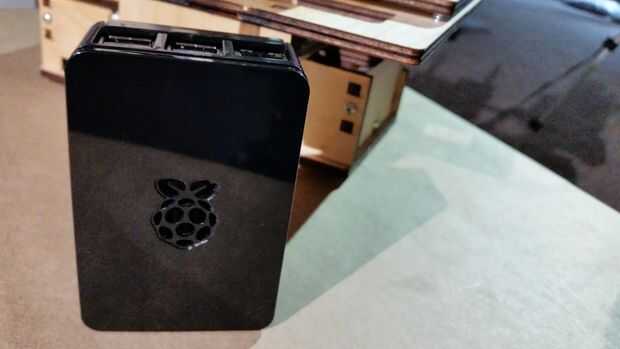

Coloque la tapa
Último debemos colocar la tapa nuevamente en la parte superior del recinto. Simplemente alinee las ranuras de las clavijas y deslice la tapa en el cuerpo. Tenga en cuenta que habrá un espacio entre la tapa y el cuerpo. Esta brecha está allí para permitir que el calor se escape del recinto.
