Cómo convertir a tus diseños de PCB en el CNC del molino (1 / 3 paso)

Paso 1: Exportar diseño de PCB

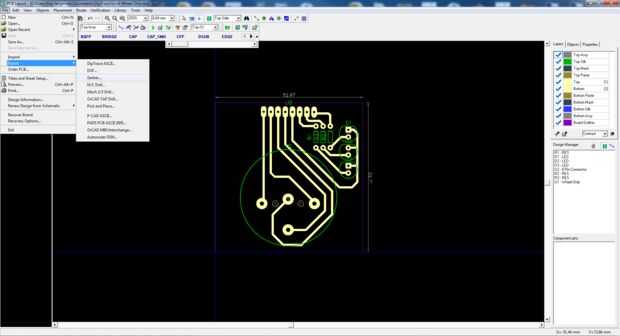

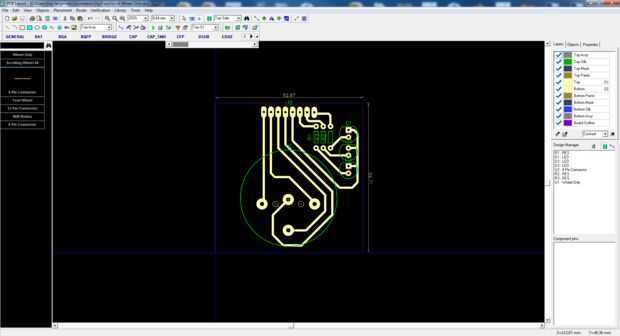

Su carga de diseño de PCB en DipTrace e ir a archivos /Export / Gerber...

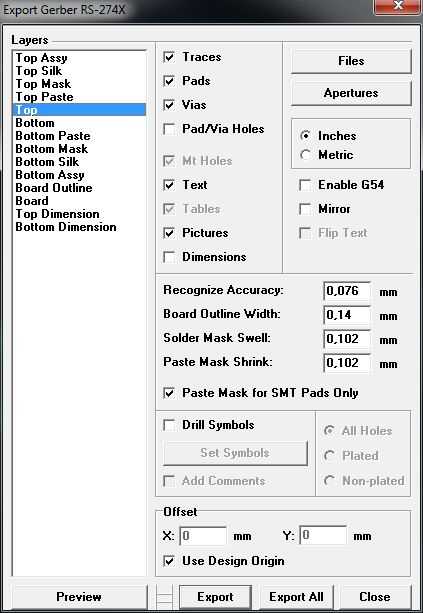

Seleccione la Capa superior y haga clic en exportar eligió sí utilizar las aberturas automáticamente y guardar el archivo, por ejemplo. "Top.gbr"

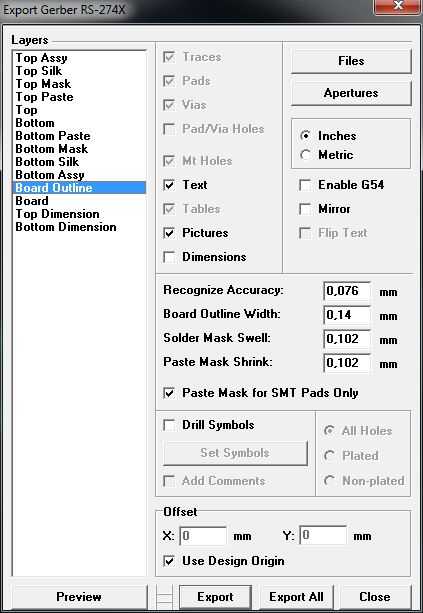

Seleccione Contorno de placa y haga clic en exportar eligió sí utilizar la aberturas automáticamente y guardar el archivo, por ejemplo. "BoardOutline.gbr"

Cierre la ventana de Exportación Gerber .
Seleccionar archivo/Export / N/C taladro...

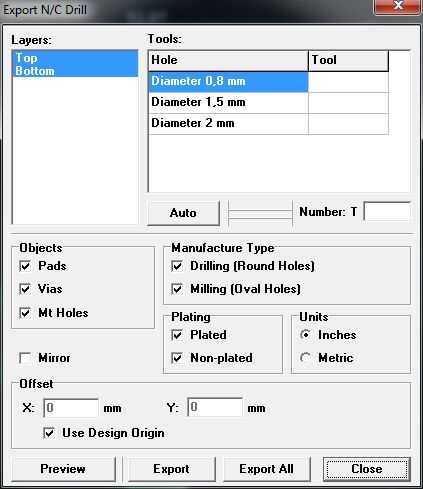

Compruebe la configuración y haga clic en exportar eligió sí utilizar las herramientas automáticamente y guardar el archivo, por ejemplo. "Through.drl"

Luego DipTrace cerca y comienzo CopperCAM.
