Paso 1: Encuentre todas las redes en uso
Lo primero que tienes que hacer es encontrar todas las redes que están en uso. La forma más sencilla de hacer esto es encontrar todas las líneas no comentadas en el archivo UCF. Una línea no comentada es uno que no tiene ningún signo de # en frente de él.

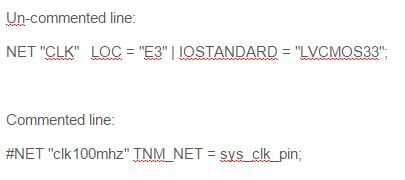

Línea no comentada:
NET "CLK" LOC = "E3" | IOSTANDARD = "LVCMOS33";
Línea comentó:
#NET "clk100mhz" TNM_NET = sys_clk_pin;
Tome nota de estas redes, por lo que puede asegurarse que agregarlos todos al archivo XDC. También tome nota de lo que físicamente están conectados a. Están conectados a LEDs, interruptores, botones, conector pmod, señal de reloj.
En el ejemplo el archivo UCF siempre que debe tener las siguientes redes en uso:
NET "CLK"
NET "D < 0 >"
NET "D < 1 >"
NET "D < 2 >"
NET "D < 3 >"
NET "D < 4 >"
NET "D < 5 >"
NET "D < 6 >"
NET "D < 7 >"
NET "RST"
RED "Q < 0 >"
RED "Q < 1 >"
RED "Q < 2 >"
RED "Q < 3 >"
RED "Q < 4 >"
RED "Q < 5 >"
RED "Q < 6 >"
NET "< 7 > Q"
Estas redes responden a:
Una señal de reloj
8 interruptores
un botón de
y 8 LED ' s
