Cómo convertir ese viejo Scannner en una lámpara de emergencia portátil (2 / 3 paso)

Paso 2: Paso uno

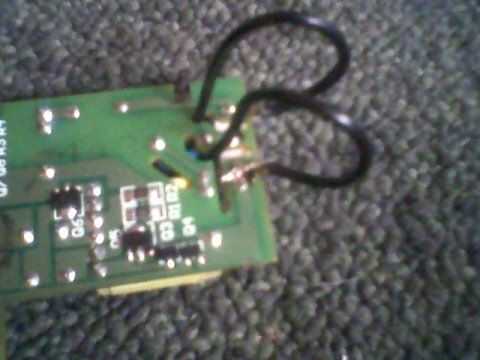

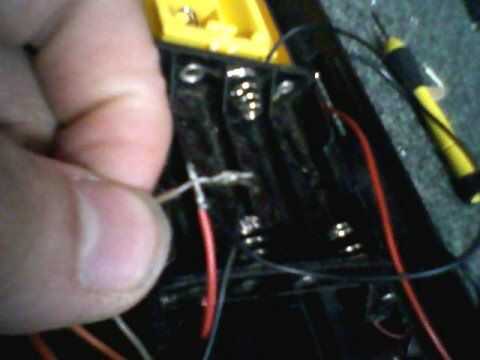

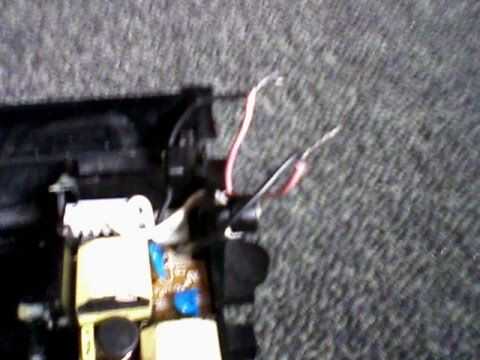

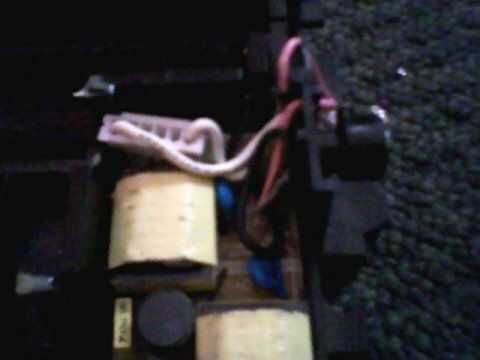

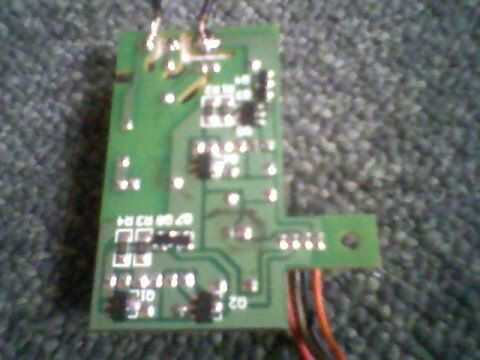

El transporte explorador elegí tiene dos lámparas y cuatro entradas de cable codificado rojo negro marrón y naranja. El negro cable en el carro va a la terminal negativa en el soporte de la batería de cuatro celdas. La terminal negativa en el soporte de batería de 2 células va a la terminal positiva en el sostenedor de batería de 4 células. Entonces el polo positivo en el soporte de batería de 2 células al cable rojo en el circuito de la lámpara. El cable marrón en el tablero va a la terminal positiva en el soporte de batería de 4 células y el terminal negativo en el soporte de batería de 2 células. Deje el cable naranja.

esquema proporcionado por ironsmiter

Ahora que he leído en las horas de luz... Creo que su instalación es el suministro de 6 voltios a través del circuito negro-marrón y 9 voltios a través del circuito negro-rojo y 3 voltios en el circuito rojo Pardo.

Publicado por Ironsmited
