Paso 4: Conexión entre el ojo todo lo ve y Ultra mods

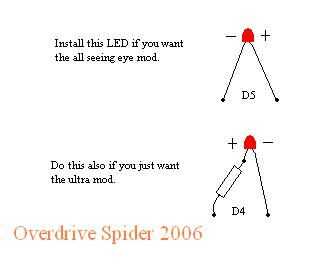

En primer lugar, merece la pena destacar que es mucho más fácil que no utilice un interruptor y solo dejar el pedal en modos ASE o Ultra. Si desea el mod de ojo Ver todos, lo necesitará para quitar D5 y replece con un LED. Si quieres el mod Ultra, necesitará poner un LED en serie con D4 y D5 de cambio. Difícil conseguir cerca de su cabeza, consulta el diagrama si desea que fija en un modo.
Adición de un interruptor es un poco más complejo, estos pasos y usted debe estar bien:
1. Undsolder D4 en el lado derecho (este es el lado con la raya negra en el diodo)
y que los cables a la zapata del media del interruptor.
2. luego conecte el + de las lengüetas laterales del LED a uno de los dos restantes, no importa que uno.
La pierna más larga debe ser positiva (http://www.kpsec.freeuk.com/components/led.htm).
3. enviar un pedazo de alambre desde el último estirón restantes y el lado negativo del LED para el espacio en D4.

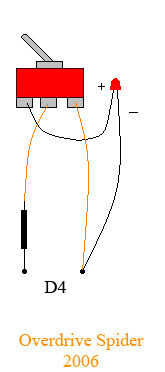

(Ver diagrama de referance 2 º)
Si está instalando un nuevo cheque LED, nota que el lado del LED era + y - y poner el nuevo LED en por consiguiente - si olvida o no sabe no te preocupes no va a dañar el LED si lo tratas de ambas maneras. Por lo general, más 3mm LED se trabajar con la resistencia actual en, pero si usas una LED de 5mm cambiar R35 a un resistor de k 4 2.
