Cómo convertir un LCD del ordenador portátil a un Monitor externo. (14 / 15 paso)

Paso 14: Pensamientos de paso

Por cierto, quitar la leva de la tela de la tapa del ordenador portátil, conectada a un cable USB y dado vuelta en y externa periférica. Yo por cable los dos micrófonos que encontré al lado de la web cam y las convirtió en periféricos externos. Me dremeled las baterías abierto y conectado en una linterna de poder vela 3 millones de piezas de repuesto que tenía. Tengo un cargador de batería de iones de litio, así que funcionó muy bien.

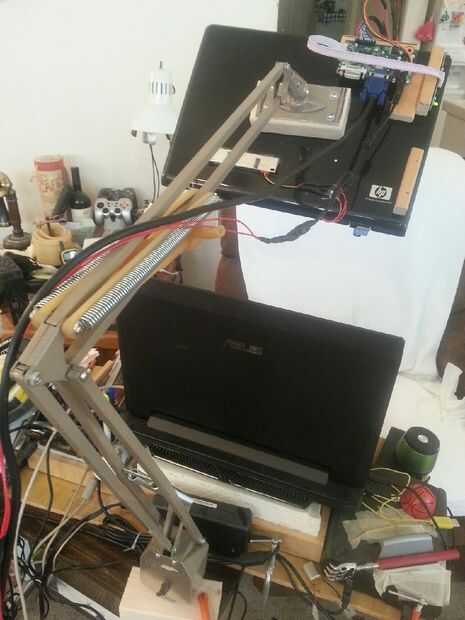

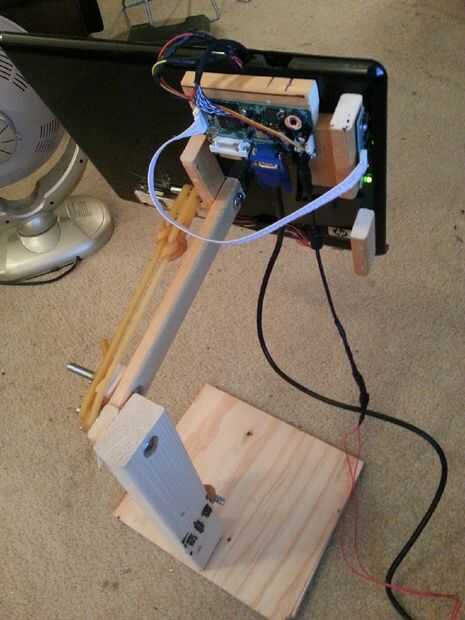

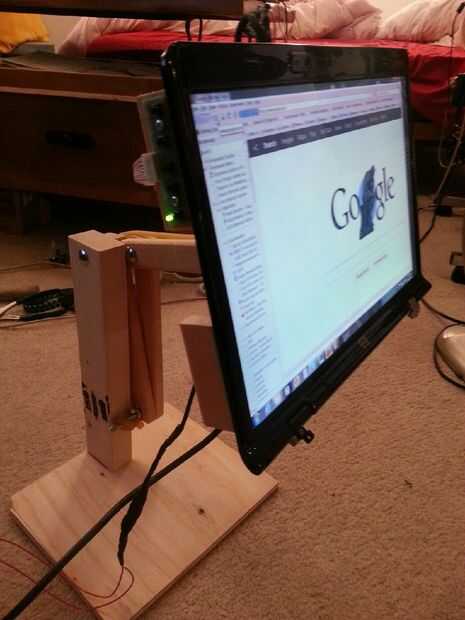

Me gustó el primer stand que hice. He incluido algunas fotos de arriba.

Ya que me preguntaron sobre la web cam, aunque debo añadirlo que el instructivo. Hay un buen instructivo aquí en este sitio que muestra cómo convertir una Webcam en una pantalla de LCD: http://rntmns.com/2011/02/rebirth-of-a-webcam/

Pero cuidado el chico que hizo el mod, invertir los cables de alimentación.

El cable USB tiene 4 cables.

Pin 1 de USB 1. Rojo - VCC + 5V
Pasador 2 USB 2. Blanco - datos +
Pasador 3 USB 3. Verde - datos-
Pasador 4 USB 4. Negro-tierra

Tenga en cuenta de origen la web cam desde la pantalla de LCD que era un portátil HP DV 9000 muerto, funciona en Windows Vista, originalmente.

No estoy seguro si los colores de los cables web cam cambian para diferentes modelos. Sin embargo, para la DV 9000 aquí es el color esquemático.

1. rojo cable de la webcam va al Pin 1 en USB, cable de USB rojo.
2. luz azul cable de la leva de la tela va al Pin 2 en USB, cable de USB blanco
3. negro cable de la Web cam va al pin 3 en USB, cable de USB verde
4. blanco o descolorido amarillo mirando cable va al pin 4 en USB, cable de USB negro.

La web cam ahora atado con alambre para plug and play. Sin embargo, sólo funciona en otro equipo que ejecuta Windows Vista. Hay no hay drivers para windows 7, sin embargo. Ya que no tengo Windows XP, no sé si funcionaría en él. Una vez que lo ha cableado, abrir Skype en Windows Vista y haga clic en cambiar foto de perfil. Mostrará dos cámaras web en el menú desplegable. Si su cámara web comienza poniendo cachondo han venerado los cables de alimentación.

He incluido algunas imágenes de la web cam, es ligeramente más largo que la tecla shift en el portátil pero aproximadamente la mitad de todo.

Ahí lo tienen.

Funciona muy bien en mi laptop de Vista de la mina. Si usted desea utilizar para la comprobación de tuberías de fontanería, supongo que usted puede poner un prisma pequeño en la abertura de cam web así que usted puede insertar la web cam en una pipa y ver imágenes directamente adelante, esto sería bueno para la arqueología donde usted necesita investigar espacios reducidos.
