Paso 4: Preparación de la lente

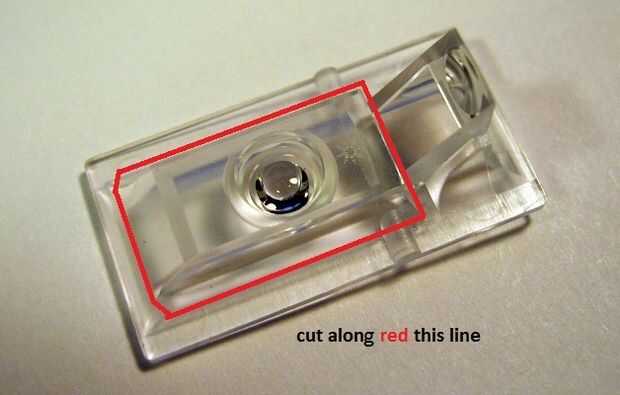

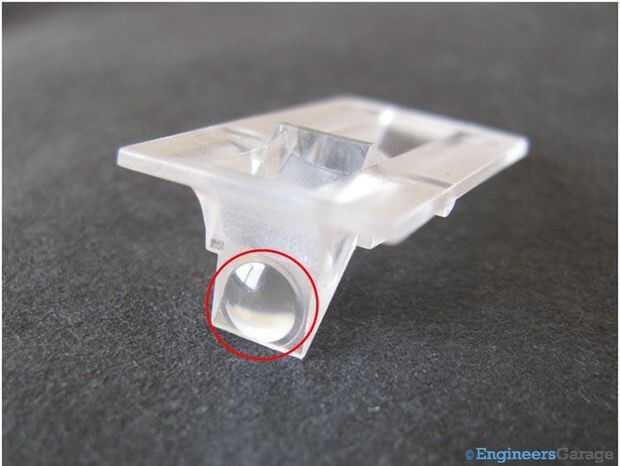

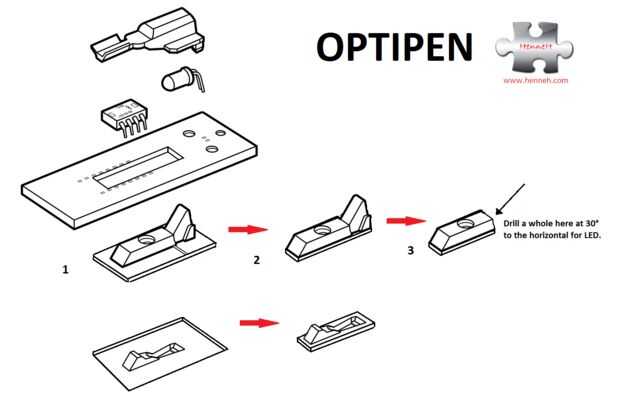

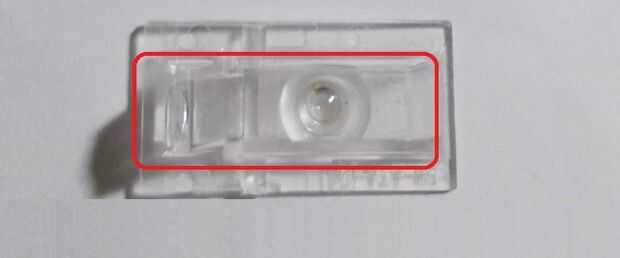

compleja de abordar. La menor modificación incorrecta de la óptica y el ratón dejará de funcionar. La lente es la pieza transparente de plástico que se encuentra justo debajo de la PCB. Se enfoca la luz que rebota de la superficie en el sensor PID. Generalmente tiene una base rectangular, tenemos que recortarlo que la parte más importante como marcado en la imagen. Para lograr aún más punta, necesitamos para deshacerse de la parte de la estructura de la lente (por favor refiérase a las imágenes de la parte) que dobla el rayo de la LED y enfocarla sobre una superficie en un ángulo. Se centrará la viga desde el LED a la superficie en un ángulo. Así que cortamos esa parte también. Nosotros luego perfore un agujero en ese lado en cerca de 30 grados horizontal tal que puede entrar en el LED.
La minúscula del ratón óptico tiene un agujero en él, así donde rebotado haz de luz pasa al sensor. Este también es el donde la lente original solía ser. Tenemos que cortar esta parte de la minúscula y pegamento a la base de la estructura de la lente modificada. Debe recortarse plástico exceso procurando que quede uniforme y con la base de la estructura de la lente.
