Paso 2: Paso uno: encontrar la S/PDIF cabecera y Pinout

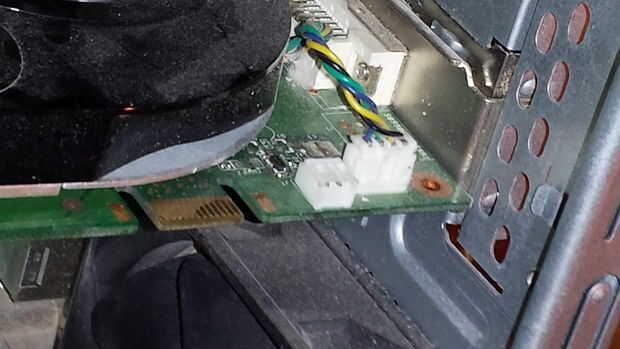

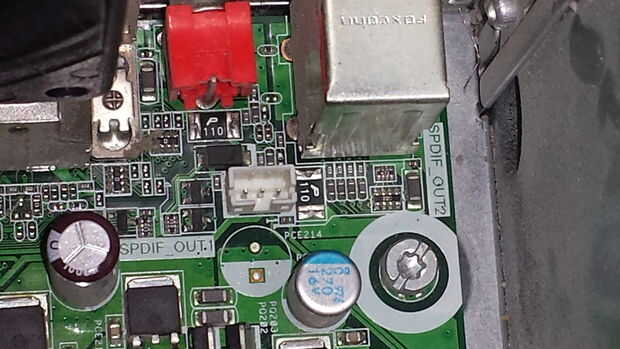

He proporcionado algunas imágenes para ayudar con esto, aunque algunas placas base tiene diferentes cabeceras S/PDIF.
Después de identificar los encabezados necesita determinar las patillas de S/PDIF y tierra en la placa base. Algunas placas base tendrá esto con la etiqueta o puede encontrarse en el manual o en línea pero otros como el mío no. Esto es donde el multímetro puede ser útil. Con la PC encendido usted necesitará probar los pernos para determinar que es lo que. La cabecera de mi placa base tenía 3 pines: S/PDIF, tierra y un 5v constante. Los que buscas son la S/PDIF y la tierra. Usted puede encontrar tierra estableciendo tu multímetro en DC y poniendo la punta negra en su caso y prueba las patillas de la cabecera con la otra. El conector de tierra se lee como 0 voltios y el pin de S/PDIF debe leer alrededor.01. Lo que he encontrado el pin de S/PDIF se encuentra en el centro pero como tienes tu medidor hacia fuera así podría hacer que la configuración es la misma. Tenga cuidado de no tocar dos pernos al mismo tiempo.
