Paso 2: Medir dispositivo impedancia

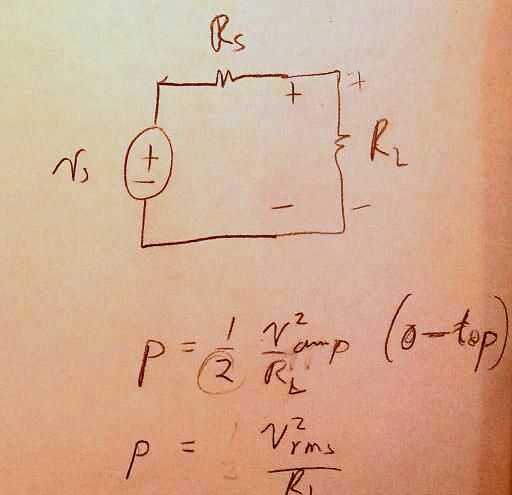

Teoría: Para medir la impedancia del dispositivo, vamos a realizar un barrido de diferentes resistencias. Vamos a construir un divisor de tensión (véase el esquema bosquejado mano) poniendo resistencias diferentes a través de los cables de tierra y señal de cable de audio mientras está transmitiendo y mida la tensión caída en la resistencia. Registrar la amplitud de la tensión, convertir en energía y luego calcular que resistencia nos da la potencia máxima. Esta resistencia es la impedancia del dispositivo!
Práctica: Descargar la aplicación "Frecuencias favorito" desde el Android Market, o una aplicación similar para cualquier dispositivo que esté utilizando. Esto permitirá que el dispositivo para reproducir una frecuencia conocida. Estamos utilizando 550 Hz, pero basado en la investigación en "secuestro de potencia y ancho de banda de la interfaz de Audio de su teléfono móvil", algo en la gama de audio hará; el poder debe ser independiente de la frecuencia. Esto si tiene sentido porque si el poder era frecuencia dependiente, entonces el dispositivo tendría que hacer algunas cosas locas para un volumen constante de un archivo de audio de salida.
Configurar una hoja de cálculo para que pueda ver resultados como se obtiene: usted querrá grabar resistencia y amplitud de la tensión, a continuación, crear otra columna que calcula poder: energía = 1/2 * voltaje ^ 2 / resistencia. En nuestro caso, tomamos el voltaje de CycRMS (una salida del osciloscopio) para nuestra alimentación = CycRms ^ 2 / r.

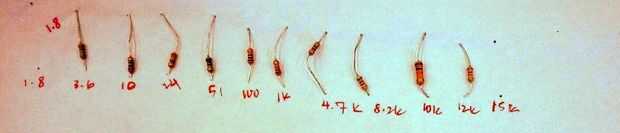

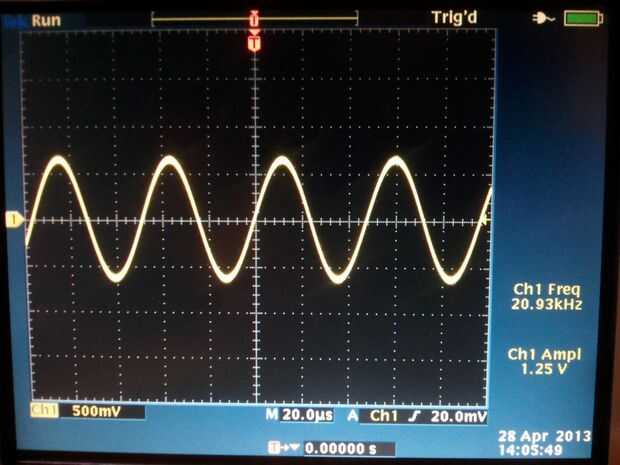

Usando el protoboard, enchufe en tierra y señal y conectar cables de osciloscopio para medir. Enchufe su resistencia más alta a través de la señal y tierra y registrar su valor y la amplitud de la tensión de salida.

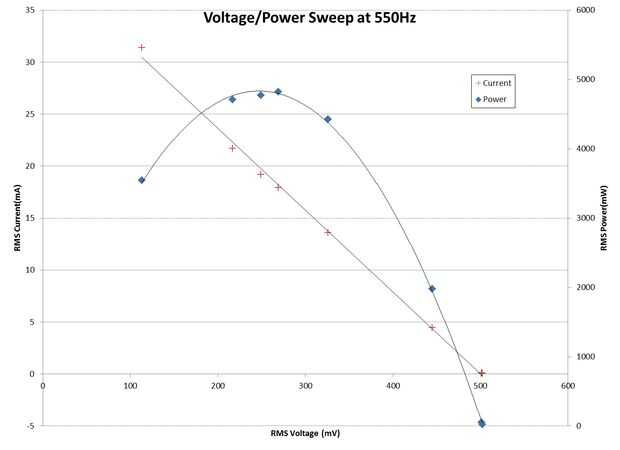

Desenchufe este resistor y repita con la resistencia más alta siguiente, viendo el poder. La cantidad de energía debe aumentar, entonces comienzan a disminuir, dependiendo de si aciertas la impedancia del dispositivo. Una vez que la energía empieza a disminuir, puede dejar de moverse hacia abajo en la escala de resistencia: desea que la resistencia que le da la potencia máxima. Arriba se muestra el gráfico de potencia.
Este valor de resistencia es la impedancia del dispositivo. Nos encontramos con la impedancia correspondiente de nuestro Samsung Galaxy vibrante que sobre 15Ω.
