Como cosecha de energía de un Jack de Audio (4 / 6 paso)

Paso 4: Corregir tensión: hacer un puente de diodo

Por qué: junto con el filtrado de paso más adelante, esto formará un convertidor DC AC (dispositivo de salidas de corriente alterna, lo que significa cambia entre la corriente positiva y negativa; queremos cosechar corriente directa, como la clase que obtiene de una batería). Tensión de "Rectificación" significa hacer todo positivo.

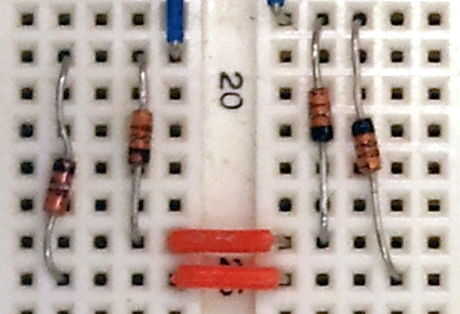

Teoría: Vamos a rectificar el poder haciendo un puente de diodos. Diodos solo permiten corriente viaje en una dirección a través de ellas. Por conectar los diodos como en el esquema del circuito mostrado arriba, esencialmente tomamos el valor absoluto de la señal, sumando el positivo y el negativo piezas.

Práctica: La teoría es sólida; los diodos convertir todo el voltaje positivo. Sin embargo, debido a que los diodos tienen una resistencia interna, dibujan a algunos de la tensión, restando unos 1.4 V de la amplitud. Esto nos dejó con un máximo de 0.4 V de tensión desigual.
