Paso 9: Ensamblar las piezas mecánicas
-5mm laser-corte plástico contratapa;
-placa de cara de acrílico transparente de laser-corte 5mm;
-un conjunto de tabiques, una rejilla que separa cada LED de los otros;
-soportes, tuercas, tornillos.

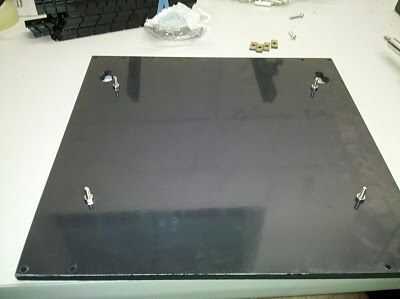

Iniciar este paso introduciendo los cuatro tornillos largos en los cuatro orificios cerca del centro de la placa posterior. Asegure con una tuerca pequeña como se muestra en la foto adjunta 1.

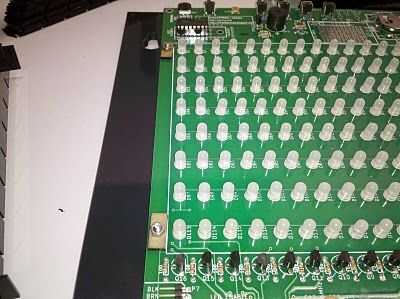

Luego, deslice el PCB terminado a los tornillos ampliados con los botones cerca de la los dos orificios en la parte superior de la placa posterior. A continuación, coloque los cuatro localizadores pequeño deflector en el tornillo y fije con cuatro tuercas pequeñas (Foto 2 a continuación).

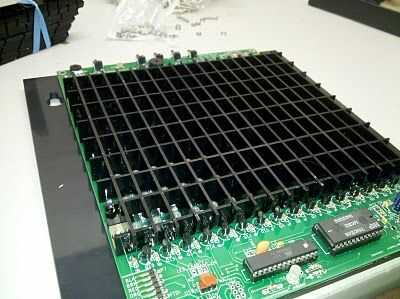

Bloquear la rejilla deflectora en su lugar con el borde en ángulo contra el PCB (Foto 3). La proporciona un poco de espacio extra para los componentes. Me pareció más sencillo empezar con la parte superior e inferior de piezas verticales y deslizar todas las piezas verticales en su lugar. Luego, coloque una superficie plana, como un libro, encima de los deflectores y voltear todo el conjunto y la elevación de la placa PCB dejando la rejilla deflectora. Ahora las piezas horizontales pueden por conjunto en su lugar. Finalmente prendió el PCB y la placa boca abajo sobre la rejilla deflectora y volver a voltear todo el conjunto. Si usted encuentra una manera más fácil, por favor hágamelo saber.
Verifique que los deflectores no son atrapados en los localizadores en las cuatro esquinas.

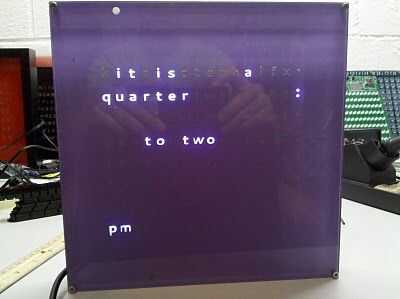

Inserte cuatro tornillos hexagonales en las cuatro esquinas de la placa posterior. Asegure con aislamiento de 20mm. Coloque una hoja de 7 "x 6" de velo encima de los deflectores. Luego instale la placa frontal, asegurándola con los restantes cuatro tornillos hexagonales (foto 4).
Su reloj está finalmente completa. Enchufe en el uso de la toma USB-B, o la interfaz FTDI. O bien, asegúrese de que el puente de PWR SEL está en la posición correcta: en las derecha dos alfileres para USB-B, a la izquierda dos pines para alimentación FTDI.
