Cómo crear C3Jr, un sofisticado reloj (3 / 10 paso)

Paso 3: Soldar las resistencias

Comenzaremos con las resistencias de la soldadura. No tienen una polaridad, por lo que su orientación no importa.

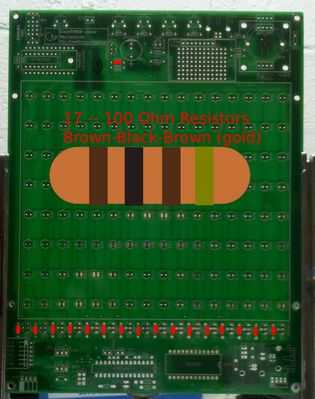

1. selecciona las resistencias de 100 ohm (marrón-negro-marrón). En el esquema y PCB son piezas R1 - R16, R30. La primera foto muestra sus posiciones con rectángulos rojos y también enseña a identificar las resistencias utilizando el código de color. Coloque las resistencias y les de la soldadura.

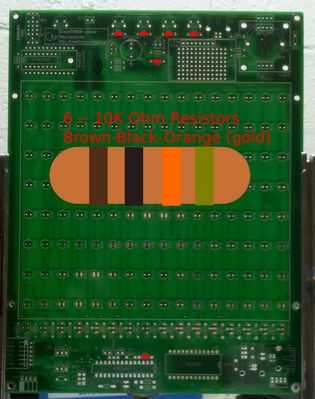

2. selecciona las resistencias de 10K (marrón-negro-naranja). Estas se utilizarán para las piezas R17, R18, R19, R22, R23, R31. (R36, R37, R38 no se utilizan)
Foto 2 muestra donde colocar y soldar las resistencias.

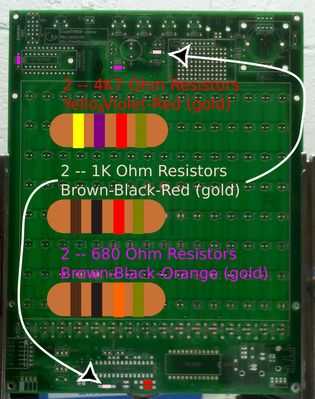

3. escoger la 4K 7 resistencias (amarillo-violeta-rojo), luego colocar y soldar como R20 y R21. Resistencias de 1K (marrón-negro-rojo) se utilizan para piezas R25 y R26. Dos resistencias de 680 ohm (azul, gris, marrón) se colocan y sueldan como R33 R35.
