Cómo crear C3Jr, un sofisticado reloj (4 / 10 paso)

Paso 4: Soldar los zócalos IC

Toma cada IC (circuito integrado) tiene una muesca que indica la posición del pin 1. Los enchufes deben colocarse según la máscara de la serigrafía. Si le sucede a uno de estos en la soldadura hacia atrás, no se preocupe, sólo asegúrese de conectar la IC como se indica en el tablero.

Para asegurarse de que las tomas se sueldan correctamente, primero dos pernos diagonalmente opuestos, la soldadura mientras empuja la toma a la Junta. A continuación, puede continuar el resto de los pines de soldadura.

Los zócalos usados en C3Jr son:
U3: 28 pines zócalo, 0.3" ancho - procesador ATMega
U4: zócalo de 24 pines, 0,6" ancho - columna conductor 74LS154
U5: enchufe de 16 polos 0.3" ancho - controlador de fila STP8DP05

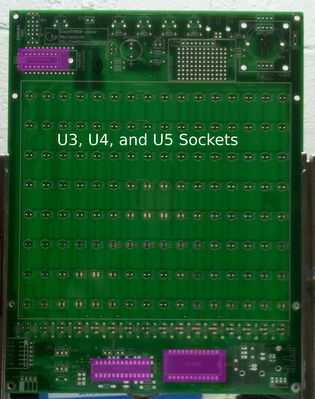

y sus lugares se muestran de color morado en la foto adjunta.
