Cómo crear C3Jr, un sofisticado reloj (6 / 10 paso)

Paso 6: Soldar los transistores y el resto de los componentes

16 transistores PNP (2N5401) se utilizan para la conducción (suministro de corriente a) las columnas de LED. Estas son las partes llamadas Q1 a Q17 en el tablero (colocado más cercano de las resistencias de 100 ohm). Su orientación es importante, así que asegúrese de que colocarlos correctamente, según lo indicado por la serigrafía.

A continuación, colocar y soldar, una de las partes restantes:

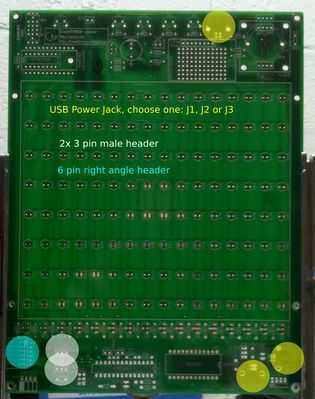

-J1 (o J2 o J3): el tipo de USB-b conector de entrada de energía. Utilice uno de los tres lugares disponibles dependiendo de donde desea que el cable de poder salir de. Esto depende del destino final del reloj en la pared o en el escritorio.

-K1, K2: 3 pines pins macho encabezado para poder seleccionar (verrugas de pared o USB) y LEDs (Enable o Disable). Estas también requieren un enlace cortocircuito.

-P7: pins de jefe varón de ángulo recto de 6 pines para conector FTDI

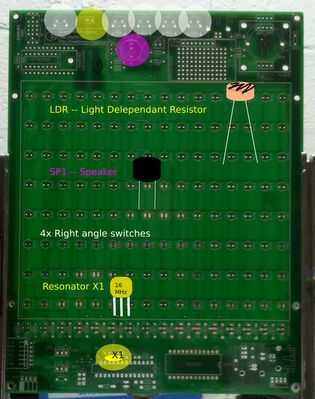

-R32 (opcional, no siempre): LDR (resistor dependiente de luz, puede que sean compatibles en futuras versiones);

-SP1: Altavoz / Buzzer

-SW1, SW2, SW3, SW4, SW5: interruptores de botón de ángulo recto

-X 1:16 resonador MHz (3 pines, no polarizados)

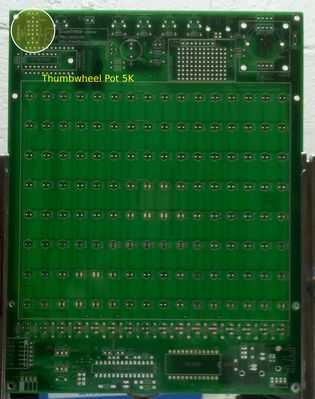

-Potenciómetro rotativo 5K, utilizado para la regulación: permite control manual de la luminosidad de los LEDs. La junta fue diseñada para permitir varios tipos de potenciómetros que se utilizará. Con la olla siempre, tratar de hacer el control accesible desde la parte superior del tablero (véase foto 3).
