Paso 8: Soldar los LEDs e Inserte el ICs
Los LED son componentes polarizados. Su terminal corto es el cátodo (menos). Al poner el LED, el cátodo va siempre hacia la etiqueta en la serigrafía.
Además de los 128 LED de la matriz, hay 2 LEDs opcionales: uno, llamado D260, se utiliza como indicador de energía (pueden ser molestos), el otro, llamado D258, es para fines de depuración. Usted puede soldar estos dos, si así lo desea.

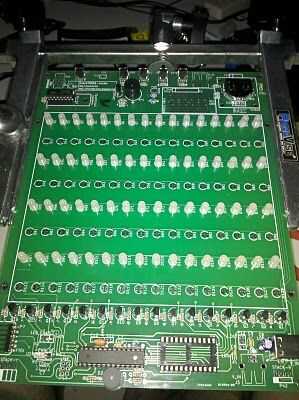

He encontrado la manera más rápida para instalar el campo de los LED es en dos pasos: incluso numeradas las filas y filas de números impares. Esto permite un amplio espacio para el soldador y hace el trabajo en fin orden. Ver imagen de abajo con el primer conjunto de filas completo.
Último paso en el Departamento de electrónica es para insertar los circuitos integrados 3 (U3, U4, U5) en sus respectivas cavidades.
Como costumbre con ICs de inmersión, antes de insertarlas, sus broches deben doblarse un poco, para que te de las dos filas de pines en paralelo.
Doble a la vez, todos los pines de cada lado, empujando contra la mesa.
Al insertar el ICs, asegúrese de que su muesca (para indicar donde comienza a la cuenta de perno) coincide con la muesca en la serigrafía (y también en la toma, si se coloca correctamente en el Paso4).
