Cómo crear simple animatronics-primera parte: utilizando el controlador MAKE (3 / 7 paso)

Paso 3: Placas de montaje de servo construcción y pivote

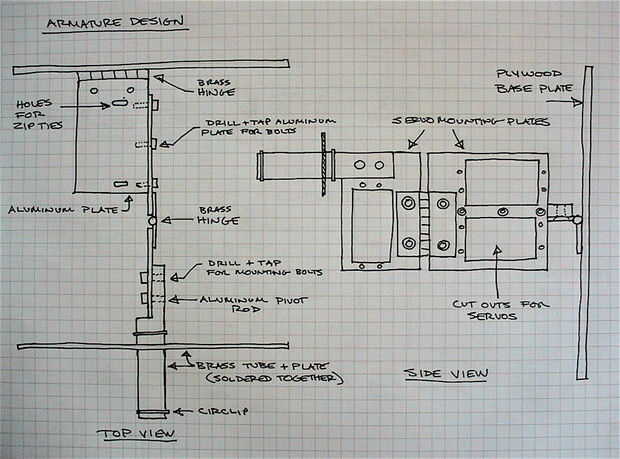

Se cortan las placas de montaje de servo principal del material del PWB. La placa base es madera contrachapada fina y el pivote es un tubo de bronce y una placa que gira sobre una barra de aluminio. Primero quitar el cobrizado del material de placa de circuito antes de cortar a la forma-esto puede hacerse ya sea grabado o lijado de. Me gusta uso este ya que es fino, ligero, bastante fuerte y es fácil trabajar con. Lo cool es que si quieres usar micro servos o actuadores para construir animatronics muy pequeño que usted puede grabar sus rastros de alambre directamente en su servo montaje tableros para reducir al mínimo el cableado y ahorrar espacio.

Asegúrese de usar equipo de seguridad adecuado cuando se trabaja con material de desgaste de la placa de circuito una mascarilla al lijar y cortar. El tablero se puede cortar con una Dremel y una rueda o incluso una pequeña sierra de corte. Si no desea utilizar el material del PWB entonces fina de aluminio u hoja de madera contrachapada también funcionará.

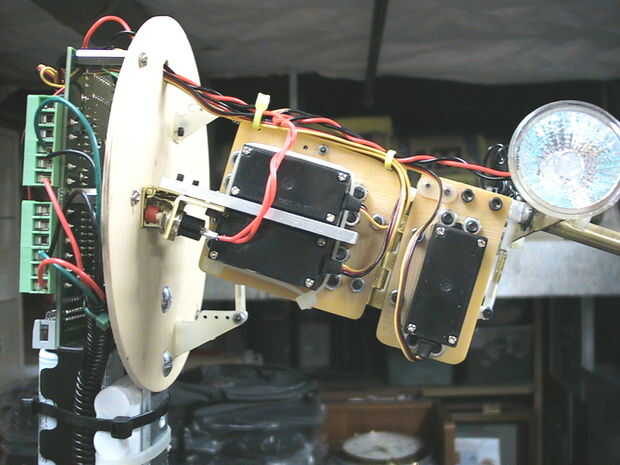

Hice la placa que se encuentra entre los dos servos de aluminio como necesario tener hilos de corte en él por lo que podría ser atornillado a la placa principal servo. Una vez instalados los servos una atadura es correr por ellos y alimentada a través de agujeros en la placa de aluminio.

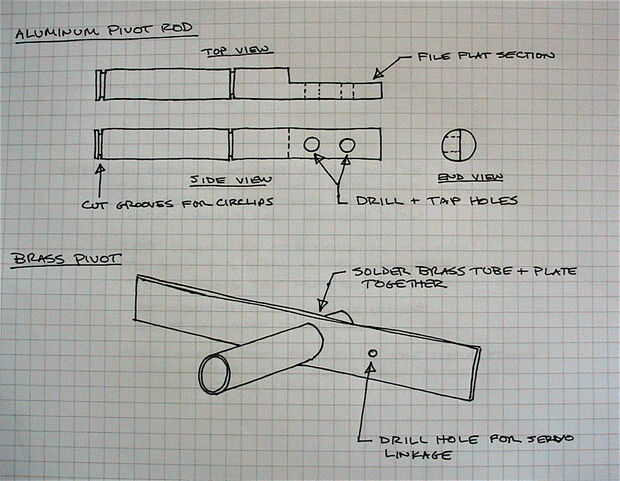

El pivote para permitir que la cabeza gire resulta está hecho de una varilla de aluminio y una sección de tubería de latón. Un anillo de seguridad se coloca en una ranura de corte en cada extremo de la varilla de aluminio para mantener el tubo de latón. Una sección plana se presenta en el extremo de la varilla de aluminio y tiene dos agujeros perforados y roscados por lo que puede ser atornillado a la placa de sobremesa de servo.

El tubo de cobre tiene una amplia placa soldada a él. Esta placa es lo que la cabeza de espuma acabado se adjuntará. La placa también tiene un pequeño orificio perforado en el conectar el acoplamiento servo que conduce.

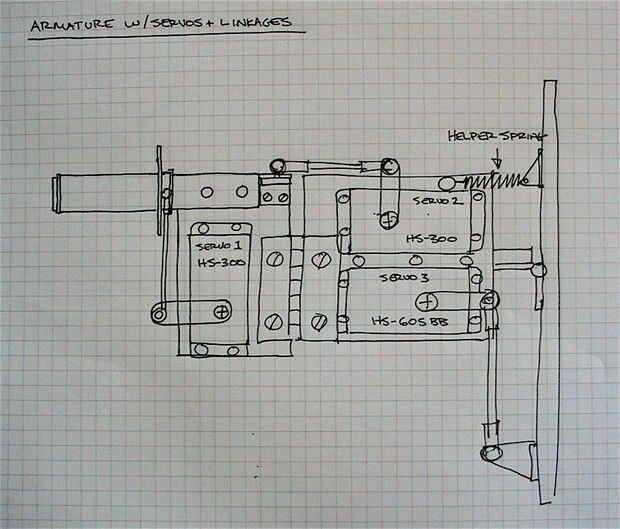

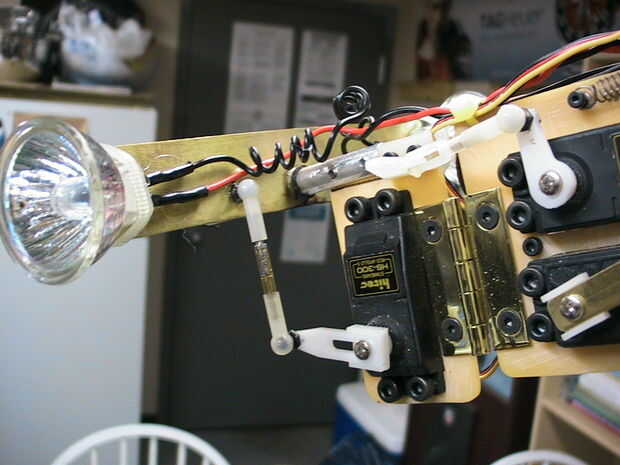

Yo utiliza vínculos de servo de hobby de R/C estándar para conectar los servos a los puntos de control. Tratar de hacer uso de armas de control ajustable y vínculos siempre que sea posible permitir un margen para futuros ajustes. También debe añadir un resorte auxiliar para tomar parte de la carga apagado el servo que mueve la cabeza hacia arriba y hacia abajo.

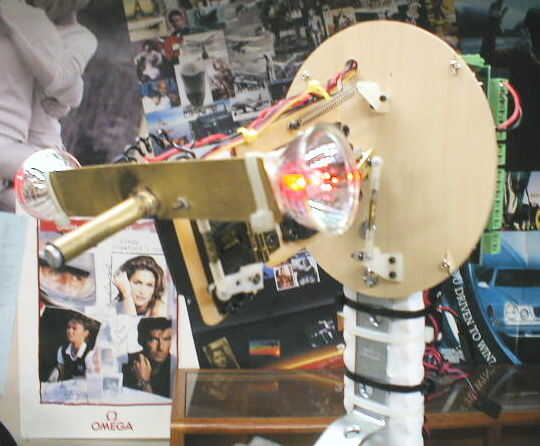

Una vez que terminó la armadura yo había montado en un viejo casco de la soldadura usando una escuadra, por lo que pude aproximar la altura final.
