Paso 4: Electrónica-flex sensores y luces
Usted puede jugar con valores de resistencia diferentes pero la tensión de entrada al controlador no debe exceder de 3, 3V

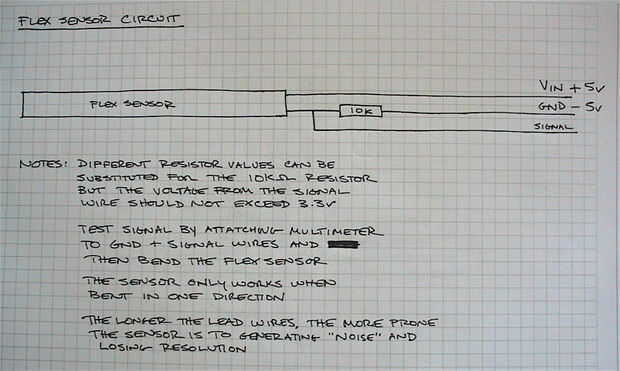

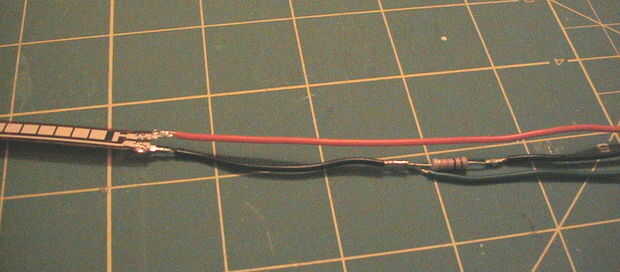

Corte tres igualan longitudes de alambre 22ga - uno rojo, uno negro y otro color para la señal de cable. Soldar el flex sensor como se muestra en el diagrama. En general, el más corto puede mantener los cables de que los sensores de flex mejor tienden a perder resolución y obtener "ruidoso" como los cables más largos. Era capaz de hacer los cables lo suficientemente largos para llegar a mi mano y aún obtener buenos resultados.

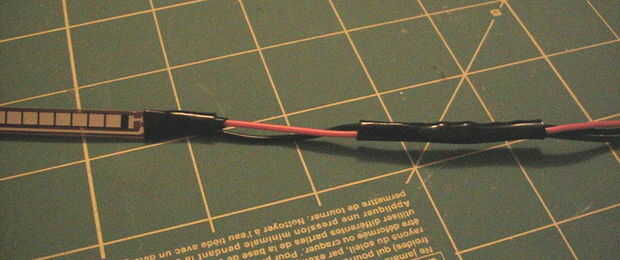

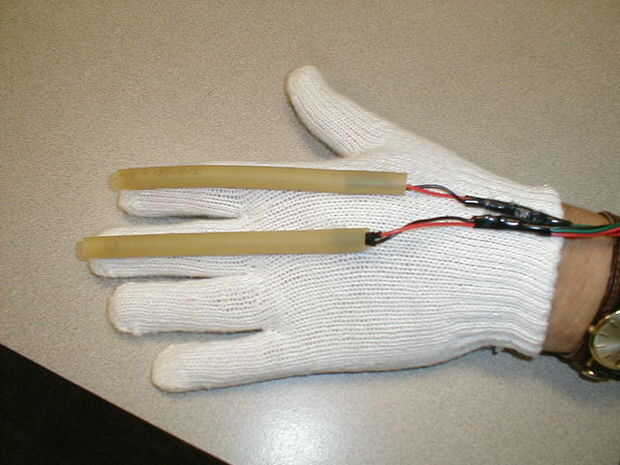

Pongo sobre mis conexiones soldadas de la tubería del encogimiento del calor y pegados algunos tubos de goma flexible en un guante y se deslizó los sensores en el tubo. Es importante tener en cuenta que los sensores sólo funcionan cuando estas en una dirección-el lado impreso del sensor va en el exterior de la curva.
Mientras que utilicé un guante para mi banco de pruebas, el traje terminado tendrán los sensores montados sobre mis codos para mantenerlas ocultas.
Las luces de los ojos son sólo un par de super luminoso 2.4v 5000mcd rojo LED (parte de Radio Shack #276-086) que se caliente pegado a un par de reflectores de lámpara halógena viejo que los bulbos quitados. Los LED están conectados en serie con un interruptor momentáneo que se activa cuando la cabeza desciende todo el camino. El poder para el LED viene directamente desde la salida de 5v en el tablero de regulador de la marca. Dejé los cables para las luces extras largo por lo que sería más fácil montar en la cabeza acabada y las cubiertas de la lámpara se llevan a cabo en la placa de latón con pegamento caliente y ataduras de cremallera.
