Paso 6: Servoinversión

a veces es necesario tener un servo que se convierte en una dirección opuesta a los otros servos usas. Necesitaba hacer esto para uno de los servos que subir y bajar los "fans" en el lado del casco, puesto que ese servo se voltea alrededor. Si no hago este ventilador entonces uno gire hacia arriba mientras el otro se gira hacia abajo.

Hay dos maneras para invertir la rotación del servo: comprar un cable especial de conexión o modificar el cableado en el servo. Decidí modificar el cableado. Estas instrucciones se aplican para el servo Hitec HS 300 pero más servos son similares en construcción.

1 - quitar el tornillo que sostiene la rueda/palanca reciprocante de servo
2 - quitar los tornillos que sujetan la caja de servo juntos
3 - quitar la parte inferior de la caja del servo, exponiendo al motor

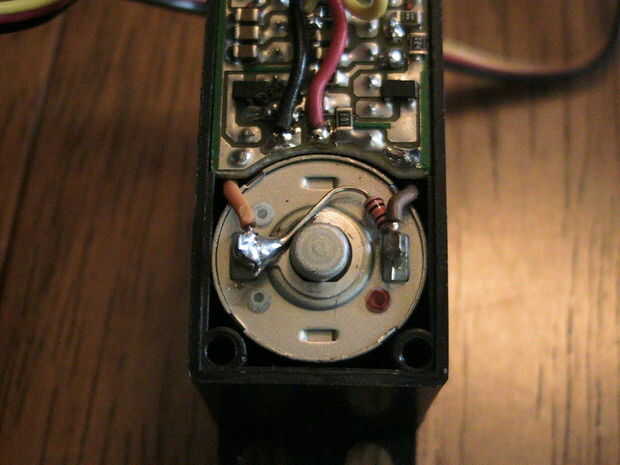

4 - invertir la posición de los dos cables del motor

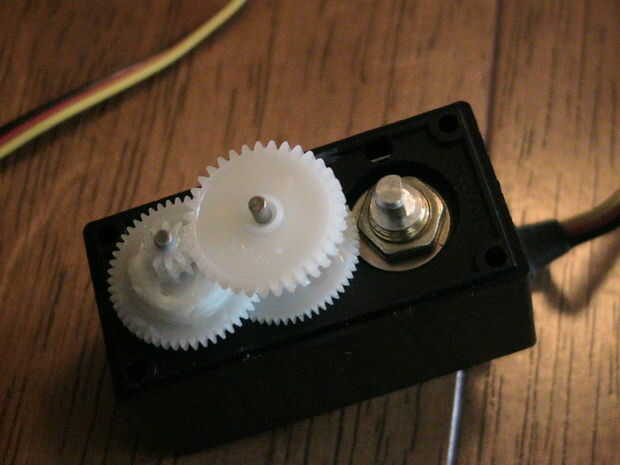

5-retirar tapa del caso del servo, prestando atención a los engranajes y su posicionamiento
6 - retirar la tuerca de retención para el potenciómetro
7-Quite los circuitos de la parte inferior del servo
8-quitar potenciómetro

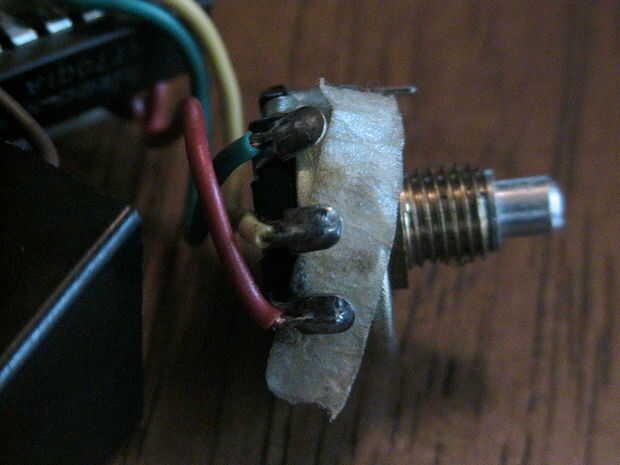

9-existen tres cables conexión al swap del potenciómetro los cables de dos extremos. No toque el alambre central
10-volver a montar servo

Eso es todo!
