Cómo crear su propio 3D personalizado impreso del iPhone (3 / 4 paso)

Paso 3: Diseño de la parte posterior / personalización

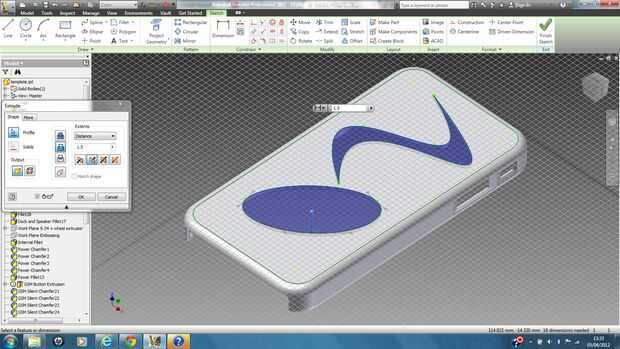

Todo lo que queda es para que diseñar la parte trasera de su caso; crear un dibujo 2D simple en la cara posterior de la caja y ser creativo, cortar formas, remolinos o cualquier cosa que te lleva de lujo como se muestra en la imagen de arriba, o extrusión/realza su nombre en la caja usando la herramienta de texto!
Asegúrese de que el grueso es menos de 0.7mm en las partes más finas de su diseño para permitir la impresión 3d de Shapeways, a menos que del grueso que desee crear corte outs toda la profundidad de la caja del iPhone.

Si eres un novato y tu usando Google Sketchup;
Suponiendo que haya importado el archivo de plantilla ya diseñada, para diseñar la parte trasera, simplemente elija una herramienta de formas en la barra de herramientas izquierda superior y dibujar la disired formas en la cara posterior de la caja del iphone (esto puede ser más fácil si usted está viendo el caso de la parte superior).

Después de dibujar las formas, elija la herramienta ' push/pull' en la barra de herramientas y si las formas están cerradas (no quedan huecos en la forma), simplemente haga clic en la forma y tire de la forma de una dirección u otra, tirando de la caja le causa demasiado agregar material a la caja, pero considera más material añadido , el caso costará cuando usted lo compra. Empujando a través del caso hará que se corte material de la caja.

Usted puede elegir la cantidad de material que se agrega o corte de la caja tirando de la forma en la dirección deseada y escribiendo a distancia (1 mm) y a continuación, pulse la tecla enter, esto establece la profundidad de la extrusión o corte, si quiere hacer un corte es la profundidad de la caja del iPhone , tipo en 1,5 mm después de que has comenzado a tirar de la forma a través del caso y a continuación, pulse la tecla enter, esto asegura que es sólo de 1,5 mm de profundidad (el grueso de la parte posterior de la caja) y evita el exceso de material se crea.

Alternitavly, ver esta sección en el manual de instrucciones que explica esto otra vez (ignorar los pasos 1 y 2 en la primera guía, obviamente).

También puede añadir texto a su diseño haciendo clic en la herramienta "texto 3D" en la barra de herramientas izquierda, escriba en el texto y elegir la altura y la profundidad del texto, haga clic en aceptar y luego sólo tiene que colocar el texto en la parte posterior de la caja del iPhone.

Una vez que su feliz con el producto final, su tiempo para conseguirlo impreso.
