Cómo crear su señal Jammer (1 / 3 paso)

Paso 1: Lo básico

Esta señal jammer utiliza frecuencia de 800MHz para funcionar porque muchos de los teléfonos celulares están trabajando en la misma frecuencia. Así que elegí el oscilador de barrido como mi VCO. Es muy eficiente pero puede ser difícil de usar si usted es principiante sin algunas herramientas semi profesionales de pruebas de RF.

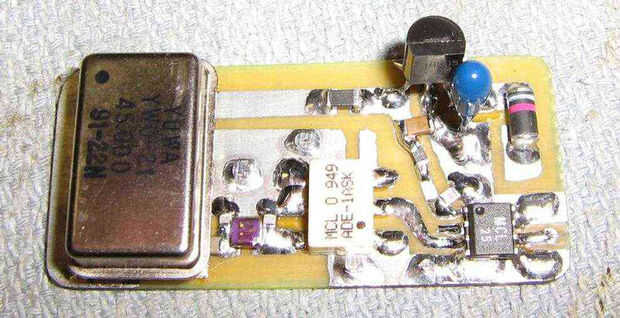

El oscilador de reloj (45MHz) está impulsando un puerto del oscilador local como mi fuente de ruido y se encuentra en el mezclador del mini circuito. Para igualar la impedancia de un reloj oscilador con el mezclador que es una red de adaptación de impedancias. Señal del oscilador local pasa a través de esta red y se empareja la impedancia.

La antena 800MHz desde el antiguo teléfono celular está conectada a la entrada de RF (puerto del mezclador). El RF de la salida entonces va al amplificador en el circuito de mini. El amplificador aumentará salida producida por 15 16dbm de energía pura. La señal de poder va a otra antena de teléfono antiguo.
