Paso 1: Elija el tamaño de
Estoy incluyendo 3 tipos de archivo diferente para que la gente comenzó. Un archivo zip que contiene las partes en formato EPS para el corte del laser, una copia de cada uno como un archivo PNG y un archivo de plantilla de illustrator (por petición popular, he también acabo de añadir un archivo con los archivos como SVGs, Inkscape lejos!). Recuerde que cuando usted utiliza el archivo de plantilla, todos los objetos se encuentran en la librería de símbolos, junto con prefabricados para hacer sus propias construcciones.
Si vas a cortar con el cortador del laser, vaya al paso 5.
He encontrado que cuanto mayor sea el engranaje, el menos deslizamiento que tendrá en el sistema general, pero tendrá más tiempo para construir una parte más grande. Aquí están sus opciones:

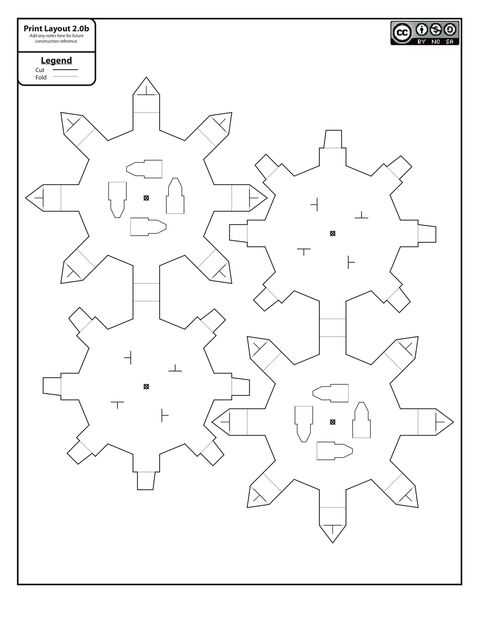

1. pequeño engranaje
1/2 trozo de papel
Dientes - 8
Diámetro interior - 60mm

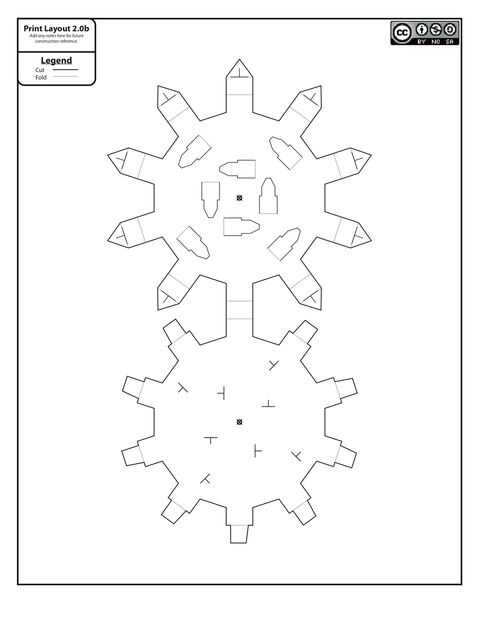

2. medio engranaje
1 pedazo de papel
Dientes - 10
Diámetro interior - 75mm

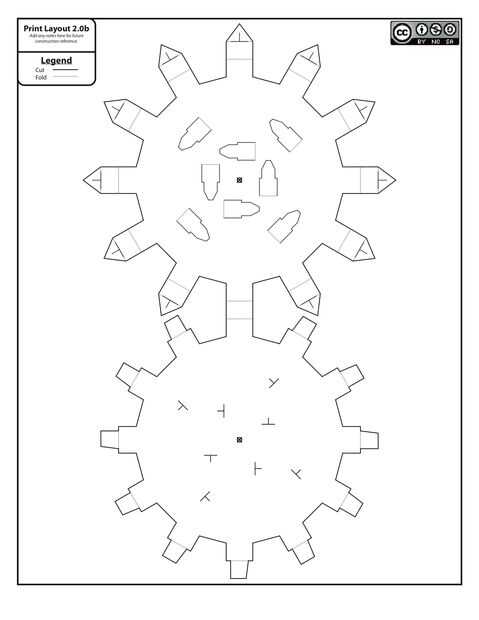

3. gran engranaje
1 pedazo de papel
Dientes - 12
Diámetro interior - 105mm

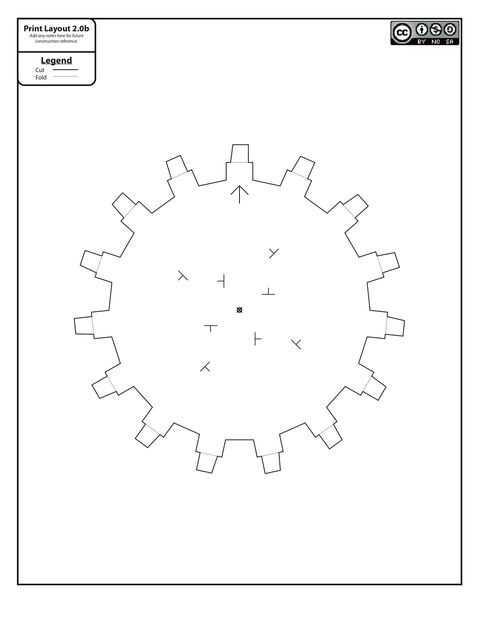

3. extra grande del engranaje
2 piezas de papel
Dientes - 15
Diámetro interior - 330mm
