Paso 4: Diseño de circuitos electrónicos (esquemas - diseño de PCB)

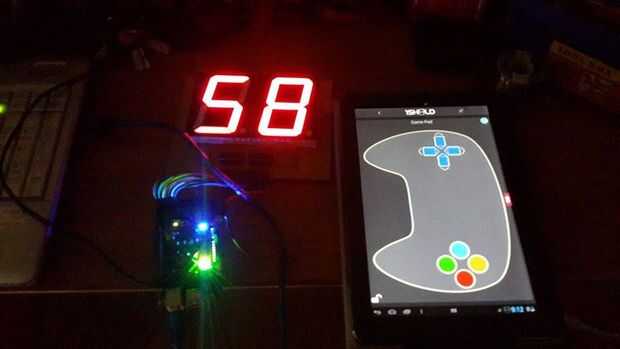

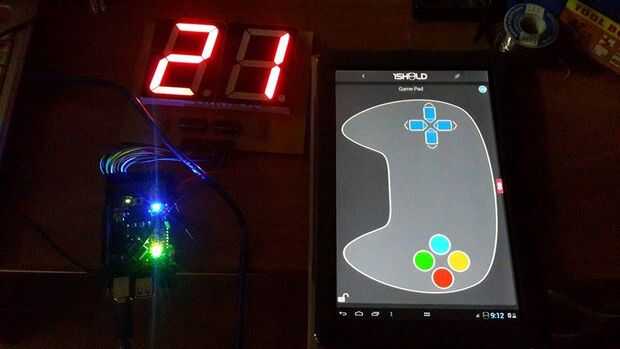

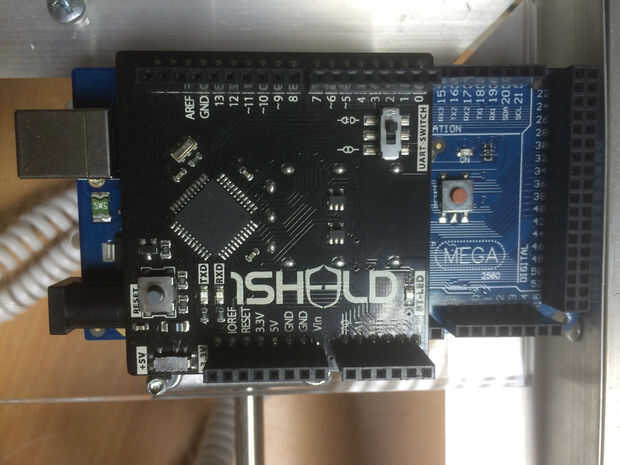

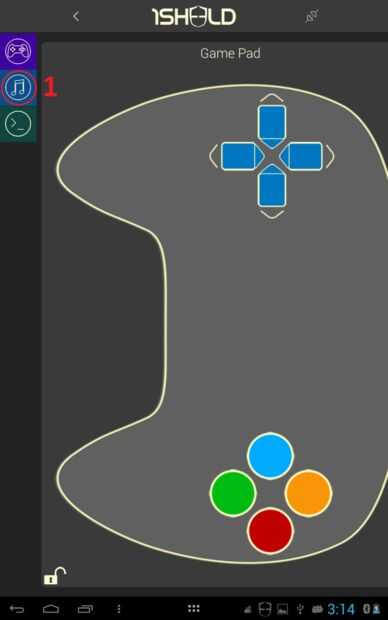

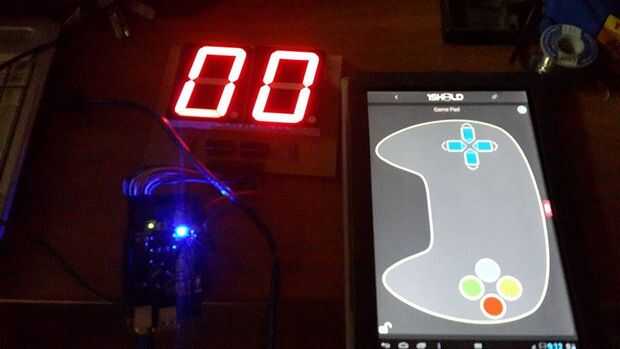

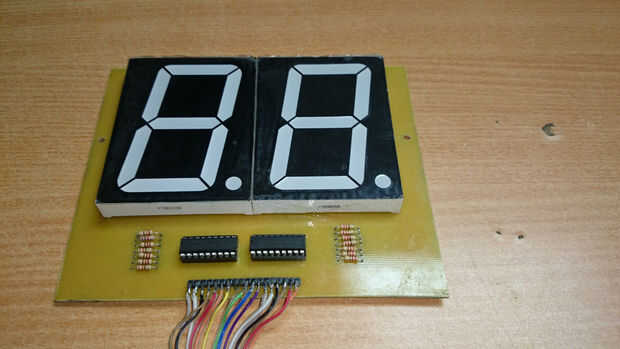

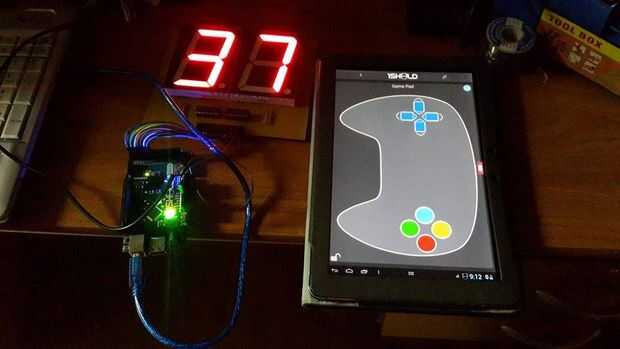

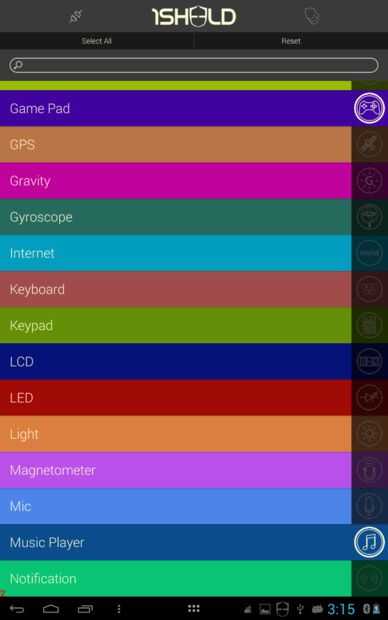

Aplicación móvil de 1Sheeld tiene una larga lista de escudos, debe seleccionar protector de cojín del juego de esta lista. La aplicación móvil está conectada a 1Sheeld a través de Bluetooth. Cuando usted presiona cualquier botón del escudo de Game pad la aplicación enviará datos al 1Sheeld y Arduino controla los motores a través del tablero de relés y el contador de 7 segmentos se cuenta abajo a partir de los 60 (1 minuto), cuando el contador llega a cero tu juego será largo y el teléfono inteligente será un juego sobre banda sonora :D

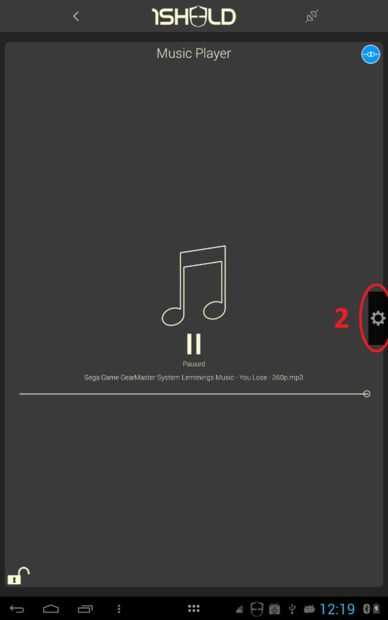

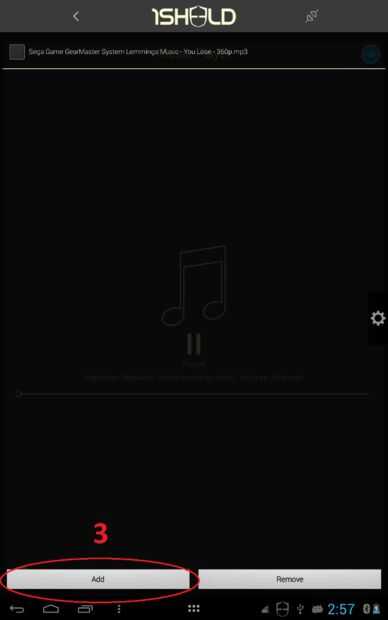

Para añadir la banda sonora, después de seleccionar los escudos de la lista, abra escudo de reproductor de música desde la esquina superior izquierda y pulsa en el icono de engranaje para añadir la banda sonora deseada de sus archivos.

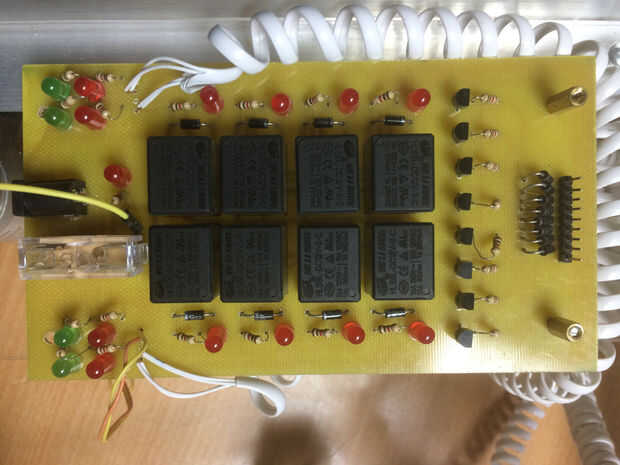

Tablero de relés es simple circuito para el control de los motores de la C.C., puede comprobar es esquemática para obtener más información.
He subido todos los esquemas y layouts PCB necesarias para disfrutar de construir tu propia máquina de candy grabber (necesita usar Professional Proteus 8.0 SP2 para abrir los archivos de diseño).
Estaré complacido si me comparten sus mejoras, comentarios, notas,... etc.
