Paso 1: Diseñar un modelo 3D
Aquí hay un enlace para todos los modelos 3D que he utilizado para la impresión de mi proyecto: modelos 3D

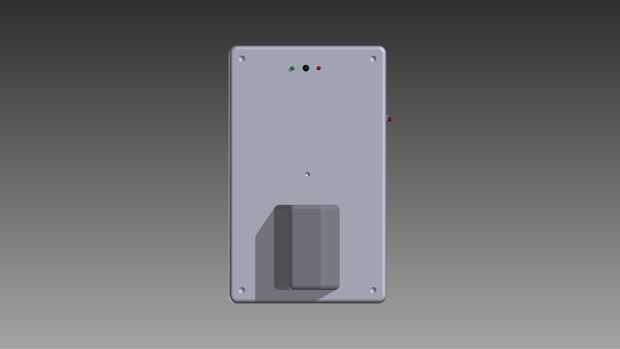

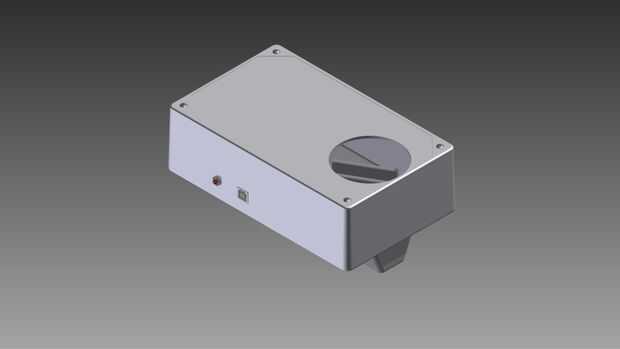

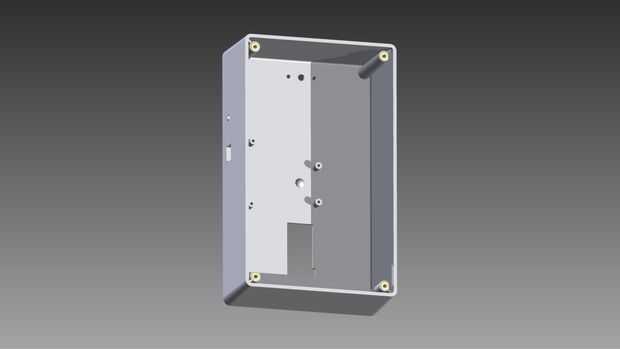

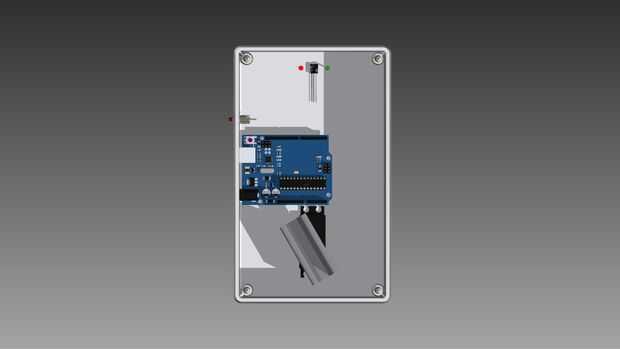

Todos los modelos 3D fueron diseñados en Autodesk Inventor. Los componentes principales que la base de la caja se diseña alrededor son el servo y el Arduino Uno. Hice unas pequeñas modificaciones a este diseño a mano después de la impresión. Dos de estas modificaciones eran rendijas que corté para el servo y lector RFID cables para salir de la caja de la cinta. El lector de RFID debe montarse remotamente porque es demasiado gruesa para la señal obtener a través de la puerta. En mi caso, había montado en la ventana de la puerta. También perforé los agujeros de montaje para el servo con la mano. Para hacer esto, coloqué el servo en el agujero en la base de la caja y perforado a través de los 4 orificios en el servo usando un poco que era del mismo tamaño que los agujeros.
Usted probablemente necesitará modificar la posición y el tamaño del agujero de la tapa en línea con el fin de se y coloque sobre la placa redonda entre el cerrojo y la puerta. También es probable que usted necesitará modificar el agarre de pestillo cerrojo que se monta en el servo en orden para que ajuste su cerrojo específico. Finalmente, dependiendo del tamaño del interruptor de botón que desee usar, puede que necesite ajustar el tamaño del agujero del interruptor en el caso.
