Paso 4: Montaje Final

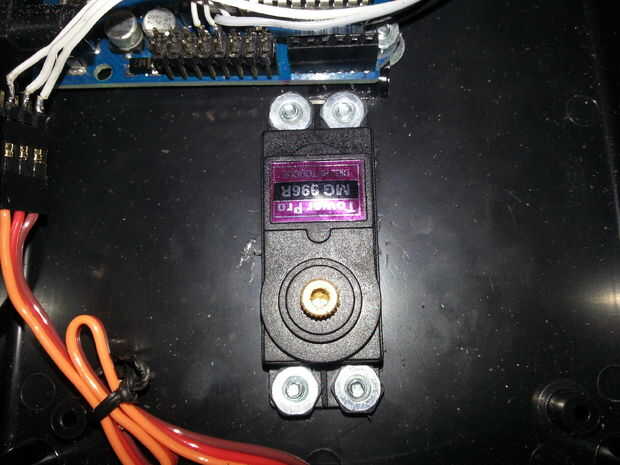

Montaje del Servo
Para la tapa del servo a nivelarse con el gabinete cuando se coloca sobre el servo, el servo de los agujeros de montaje se necesita a rebajar. Para ello, usa un taladro con una broca de avellanados y comprobar la profundidad de un par de veces mientras que perforé con uno de los tornillos de cabeza plana de 6-32 que yo planeaba usar. Con los orificios avellanados, coloqué el servo a través del agujero en el recinto y utilizar los tornillos y tuercas para montarlo.
El mango de cierre de pestillo de montaje
Para el agarre de cierre que conecta al servo, super sólo pegué una de las palancas de plástico que viene con el servo a la parte posterior de la empuñadura. Esto aseguró que la agarre montar perfectamente en el eje del servo y no deslizarse mientras que da vuelta. Encontrar el ángulo correcto para colocar el mango en el eje del servo requerirá algún ensayo y error, mientras que está realmente girando el pestillo.
Montaje Arduino
A continuación, montara el Arduino. Para mi generación, yo realmente perforar agujeros en el caso y utiliza las tuercas y tornillos para montar el Arduino. Sin embargo, si utiliza el modelo 3D que proporcionó, luego debe poder atornillar los tornillos de metal de tamaño adecuado en los anclajes ya existentes.
Montaje del interruptor
Según el diámetro del interruptor que está usando, puede Enrosque el interruptor en la caja, que es lo que hice, o use una tuerca en el exterior de la caja para mantener el interruptor en su lugar.

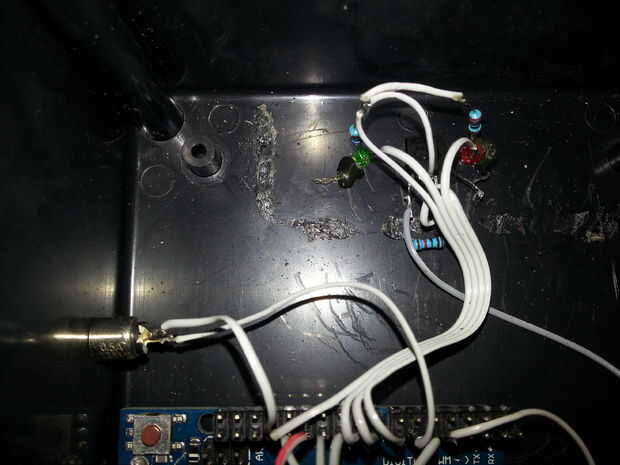

Montaje de los LEDs y el Sensor de infrarrojos
Tanto de los LEDs y el sensor de infrarrojos se acaba de celebrar en su lugar por pequeños toques de pegamento caliente. Sólo cada uno de ellos colocar en los agujeros correctos y usar una pequeña cantidad de pegamento caliente para mantener en su lugar.

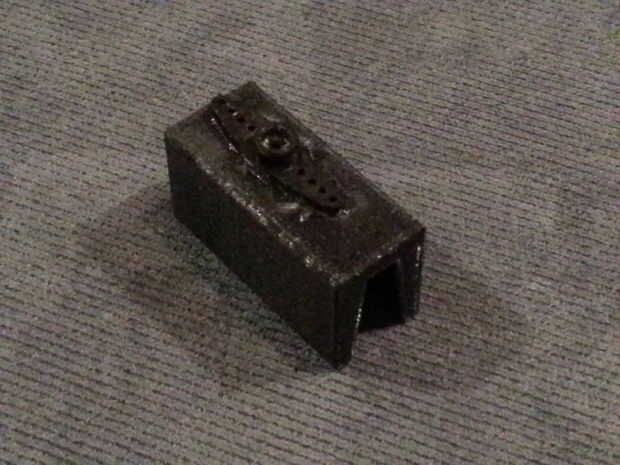

Montaje de la tapa del Servo
Alinee la tapa del servo por la parte posterior del servo, que ahora debe ser que sobresalen de la parte posterior del recinto. Coloque un pequeño toque de pegamento caliente sobre el caso directamente a los lados izquierdo y derecho del servo y rápidamente presiona la tapa del servo contra el caso. Pegamento caliente se seca rápidamente, por lo que tendrá que actuar con rapidez.
Tornillo de la tapa
Ahora Atornille la tapa de la caja. También usé tornillos de cabeza plana de 6-32, aquí.
