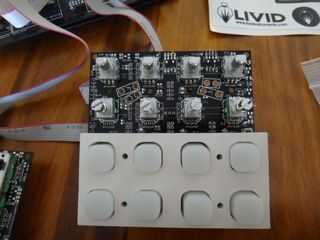

Paso 4: Primera junta (4K4E8B)
• 1 tablero de x Omni
• 8 x alta eficiencia LED rojo de
• 4 x codificadores
• 16 x diodo solo
• 4 x 15mm bote giratorio
• 4 x mandos rotativos
• 4 x mandos de codificador
Teclados de Omni • 2 x 4 x 1
• 1 x 4 x 2 capa de espaciador para teclados de Omni
• 4 x condensador de cerámica .01uF
• 3 x 10 perno Cables de cinta
• 3 x 10 Pin Headers
• 1 x 10uF condensador de cerámica
Para armar esta tabla, debe hacerlo en el siguiente orden; porque es difícil poner trozos pequeños en cuando las perillas están en. Esto es lo mismo con todos los tableros de tres.
Paso 1: Encontrar ER2, ER2', ER6, la ER6'. Un puente de soldadura aplicando una pequeña cantidad de soldadura hasta que se conectan las dos almohadillas.
Paso 2: Encontrar SD SD 1-8, 11-18 y poner un diodo solo a través de cada conjunto de agujeros. Asegúrese de que el diodo es en consonancia con el esquema de la Junta.
Paso 3: encontrar la posición de LED 9-16 (etiqueta) e introducir la soldadura del LED. Cortar todos los cables que están sacando si no lo has hecho ya. Asegúrese de que poner el positivo en el agujero positivo.
Paso 4: Encontrar RC5-8. Insertar y soldar un condensador de .01uf en los agujeros.
Paso 5: Encontrar HC1'(HC1) e insertar y soldar un condensador de 10uf.
Paso 6: encontrar las cabeceras: (botones / EncRows1/3), (matriz de LED) y Pot1-8. Introduzca 10 pin pin encabezados en la parte inferior del tablero.
Paso 7: encontrar ollas de 5-8. Potenciómetros rotativos de soldadura con las 3 clavijas hacia el lado de la placa que dice "Pot".
Paso 8: Encontrar la posición del codificador 1-4. Codificadores de la soldadura con las 3 clavijas en el lado de la placa que dice "encoder".
Paso 9: Omni fije al cerebro, enchufe cables cintas en el encabezado de cada pin en el tablero de la Omni con la línea roja alineando con la flecha. Luego coloque el pero / Enc en la primera posición disponible en el cerebro bajo la sección botón B1-B8. Luego enchufa la matriz de Led en la primera posición de LED disponible en el cerebro. Finalmente Coloque el bote 1-8 pin la cabecera analógica en el cerebro. Asegúrese de que todas las flechas en el acuerdo con raya roja.
