Paso 5: Segunda junta (8K4F)

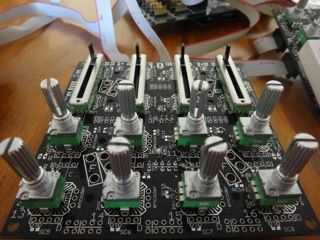

Para la segunda junta de Omni en la serie que es los 4 potenciómetros y los 8 pomos utilizamos las siguientes partes:
- 1 tablero de x Omni
- Potenciómetro de fundido o diapositivas de 4 x 30mm
- 4 x batalla estilo perillas de potenciómetro
- Pote rotatorio de 8 x 15mm
- 8 x botones rotativos
- 12 x .01uF condensador de cerámica
- Cables de listón de 2 x 10 pines
- 2 x 10 pines
- 2 x 10uF condensador de cerámica
Para poner juntos los pasos son los siguientes:
Paso 1: Encontrar SC1, SC2, SC3 y SC4. Insertar y soldar un condensador de .01uf cada.
Paso 2: Encontrar RC 9-16. Insertar y soldar un condensador de .01uf cada.
Paso 3: Encontrar HC2' y HC3 1 e inserción y soldadura de un condensador de 10uf cada.
Paso 4: En la parte trasera del tablero encontrar cabeceras: Deslice 4x30mm/4x60mm y Pot 9-16. Insertar y soldar un pin 10 pin-encabezado.
Paso 5: Encontrar diapositivas posiciones de potes (A) y colocar ollas diapositiva 30mm de 4 pines en la parte inferior y 2 pernos en la parte superior.
Paso 6: Encontrar pote rotatorio 9-16 e insertar Potenciómetros rotativos de soldadura en cada orificio.
Paso 7: Enchufe un cable de cinta en el encabezado de cada pin en el tablero de Omni alineando la flecha con la banda. Luego enchufa el estos cables en la siguiente posición libre en la sección de análogos en el cerebro. Asegúrese de que la banda vive para arriba con la flecha.
