Paso 6: Tercera Junta (16B)
Y para el tablero final, las partes y los pasos son:
- 1 tablero de x Omni
- 16 x alta eficiencia LED rojo de
- 16 x diodo solo
- Cables de listón de 2 x 10 pines
- 2 x 10 pines

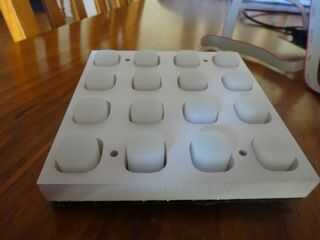

- 4 x 4 x 1 Omni teclados
- 1 x 4 x 4 capas de espaciador para teclados de Omni
Paso 1: Encontrar LED 1-16 e insertar y soldar los LEDs.
Paso 2: encontrar SD inserte 1-8 y 11-18 y un diodo de señal en cada posición de la soldadura. Asegúrese de que la línea de diodo coincida con la dirección del diagrama de línea en el tablero.
Paso 3: Encontrar las cabeceras: matriz de LED y But/Enc.Row1/3. Insertar y soldar un 10 pin-jefe del pin en cada lugar.
Paso 4: Inserte el cable de cinta en la placa de Omni. Enchufe el cable del botón en la primera parte disponible de las cabeceras de botón. Luego conecte el LED matriz en el primer lugar disponible en las cabeceras de LED en el cerebro.
