Paso 4: Esbozar el corte transversal de la lámina de turbina
Una vez que la herramienta "Spline" ha sido seleccionado:
Sección representativa de un) sorteo el 1 º punto de la lámina de turbina. Esto se hace simplemente haciendo clic en la pantalla. Para este instructivo, el primer punto es en el plano frontal rectangular (como se ve en el cuadro 4.1).

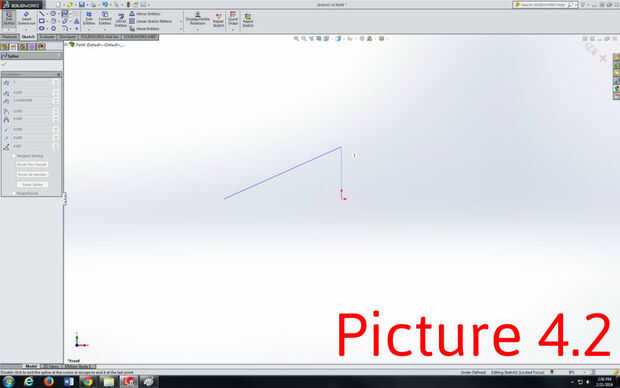

Sección B) dibujar el punto 2 de la hoja de la turbina. Para este instructivo, el segundo punto se dibuja por encima del punto de centro (como se ve en el cuadro 4.2).

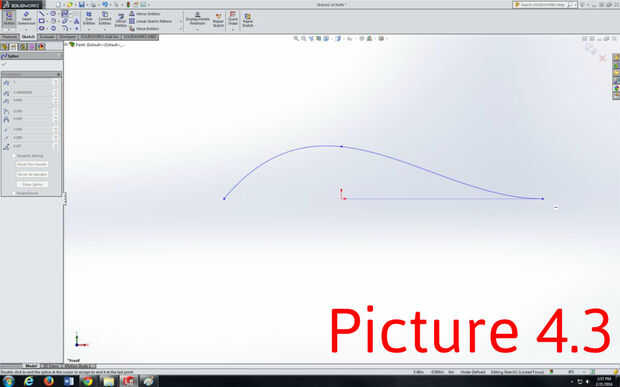

Sección C) dibujar el punto 3 de la lámina de turbina. Para este instructivo, el tercer punto es dibujado a la derecha del plano frontal (como se ve en el cuadro 4.3).

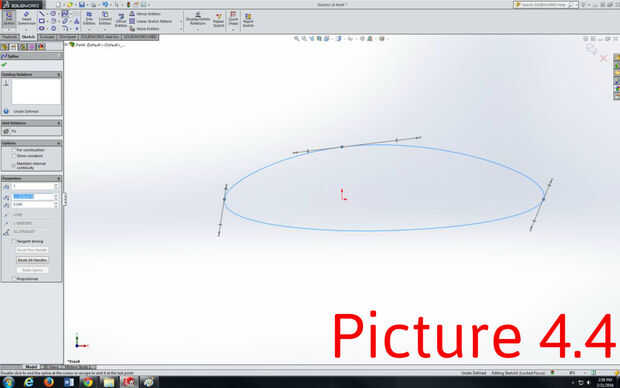

D) para completar el bosquejo, conectar todos los puntos haciendo clic sobre el primer punto (como se ve en el cuadro 4.4).
La forma de la lámina de turbina sección es totalmente hasta usted. Las láminas de turbina varían de forma dependiendo de las necesidades de turbinas. Para este instructivo, una forma de la lámina de turbina clásica se demuestra.
