Cómo crear un disparador remoto de Arduino (1 / 2 paso)

Paso 1: Modificar el original dispositivo obturador

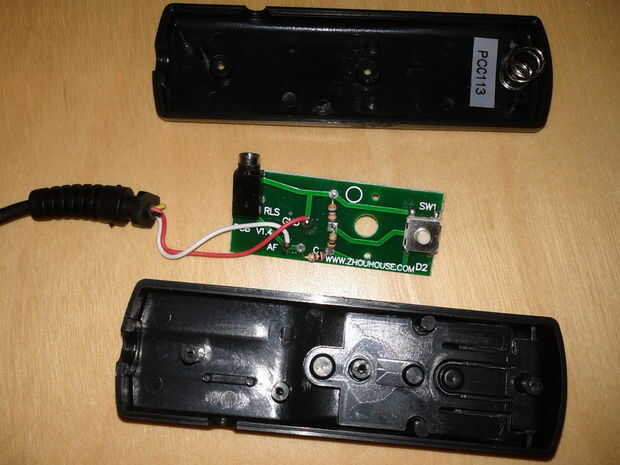

En primer lugar, compruebe que el obturador funciona en la cámara. Desarmar el dispositivo pequeño quitando los tornillos y abrirlo.

Como se puede ver el obturador está formado por resistencias y un simple botón, la cámara Mida la resistencia entre dos alambres. Para enfocar o disparar sólo tienes que ajustar la resistencia de la derecha.

Cuando usted "centro prensa" se centra la cámara.
Al pulsar el botón de la cámara dispara una foto.

Conectar el obturador de su cámara y jugar con el botón. Luego toma un pequeño alambre eléctrico y acceso directo el botón. Hay solamente 3 de los 4 pernos utilizados.

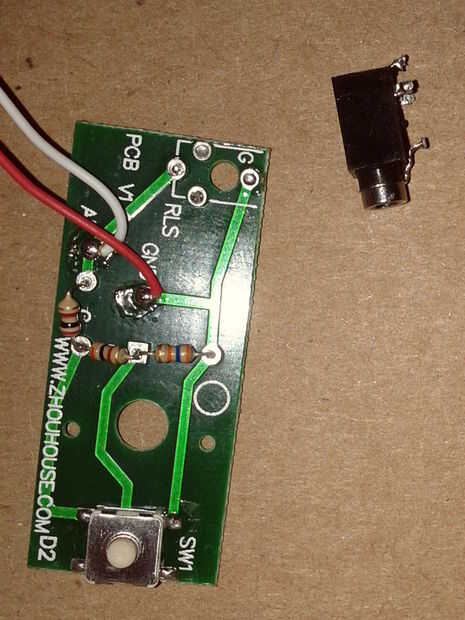

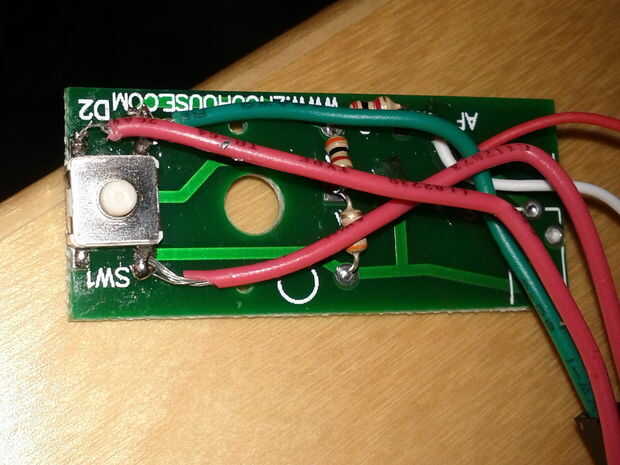

Lo que tienes que hacer es soldar 3 cables a estos pines y les saque el dispositivo.

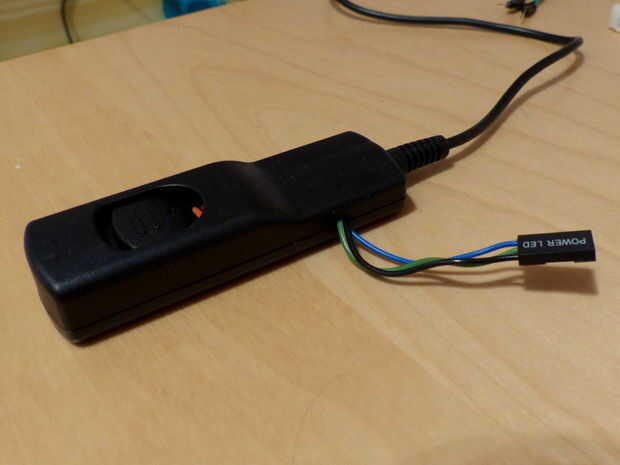

Quité el conector adicional cual era inútil para mí. Me permitió poner los 3 cables en el agujero!

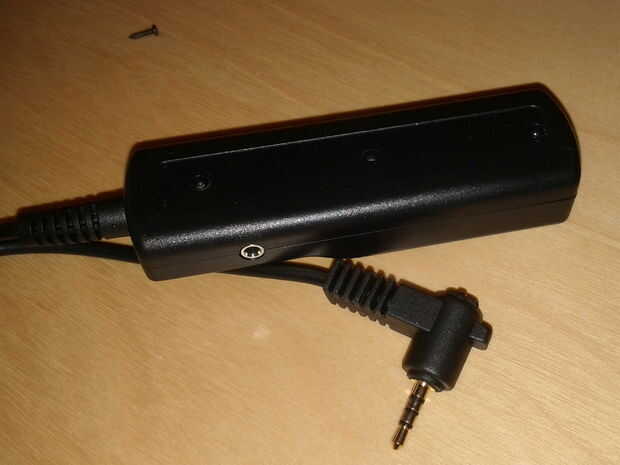

Antes de montar el mando a distancia del obturador prueba que lo que has hecho es trabajar.
