Paso 5: Arduino BT 4.0 módulo--Design Notes
Vale. Como estoy seguro de que es evidente por ahora, soy hack todos.

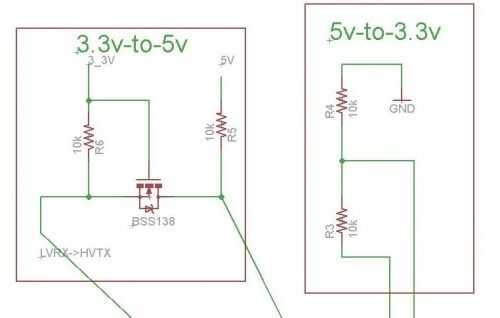

La interfaz entre el HM-10 y el Arduino no son un puro robo de Sparkfun publicada esquemático en nivel de conversión. Creo proviene de la nota de aplicación de NXP aquí.

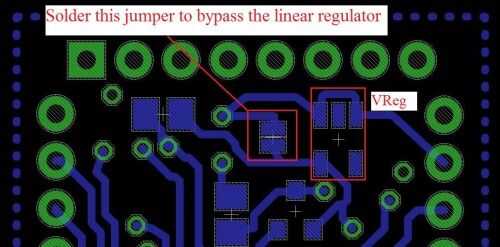

En cuanto el regulador lineal: he añadido esta opción a la Junta en caso de no 3.3v previamente regulada fuente, pero intrínsecamente contradice el propósito de usar un módulo Bluetooth 4.0: muy bajo consumo de energía. He intentado obtener una lectura sobre los miliamperios la tira HM-10, pero mi multímetro sólo va a las décimas (ma) y el módulo no muestra en absoluto, incluso durante uso activo. Y como muchos ya saben, el regulador lineal es extremadamente ineficiente. Por lo tanto, es mucho mejor el puente evitando regulador de la soldadura y dejarlo sin poblados.
