Paso 3: Circuito electrónico

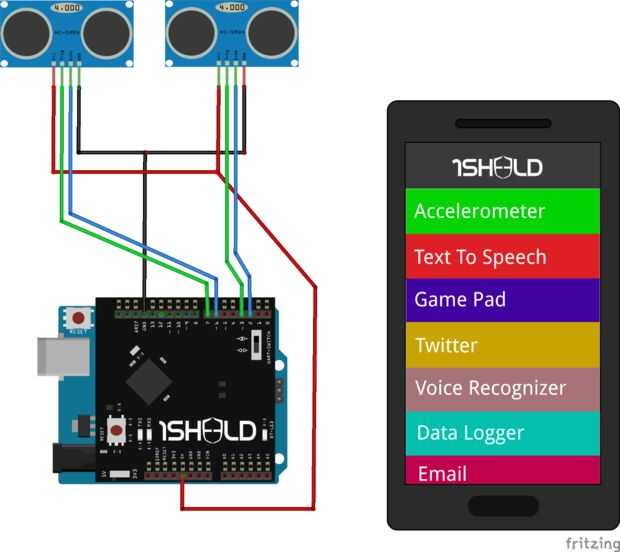

Este proyecto basado en Arduino UNO, 1Sheeld y un teléfono inteligente Android.

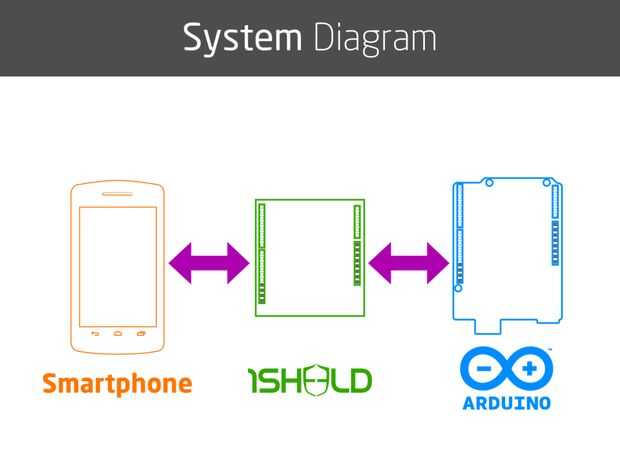

1Sheeld consta de dos partes:
La primera parte es un escudo que está físicamente conectado a la placa Arduino y actúa como un hombre medio inalámbrico, tuberías datos entre Arduino y cualquier Android smartphone vía Bluetooth.
La segunda parte es una plataforma de software y aplicaciones en el teléfonos inteligentes Android que gestiona la comunicación entre nuestro escudo y tu smartphone y dejar que el elija entre diferentes escudos disponibles.
En este proyecto utilizaremos el reproductor de música escudo y escudo Terminal para depurar problemas.
Escudo de reproductor de música: Biblioteca del reproductor de música convierte tu smartphone en un reproductor de MP3 donde puedes controlarlo usando la placa Arduino y tomar acciones.
Terminal Shield: Biblioteca terminal simula un terminal de serie en el teléfono inteligente para que pueda mostrar los datos en cualquier serie en él incluso datos de los escudos de sensores 1Sheeld. Para más información sobre cada escudo podéis visitar este enlace: http://1sheeld.com/docs/

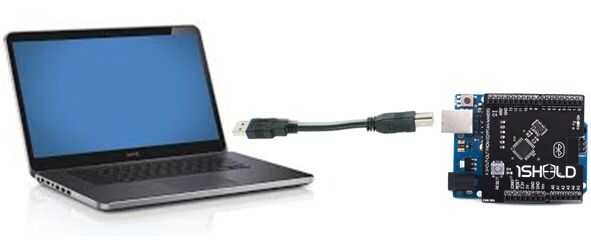

Ahora permite conecta Arduino y 1Sheeld a su PC o portátil
Ajuste 1Sheeld:

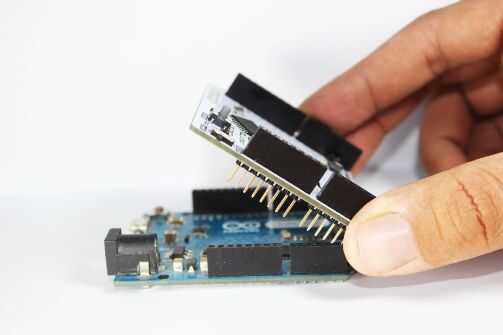

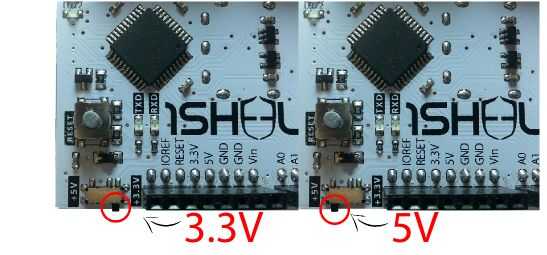

¡ ADVERTENCIA! Si tiene la debida Arduino o cualquier tablero que funciona a 3.3V, debe cambiar su 1Sheeld para funcionar con 3, 3V ya que puede dañar la placa. Para cambiar 1Sheeld a 3.3V Localice el interruptor en la parte superior de la Junta y cambiar a los 3, 3V posición. Y luego poner tu 1Sheeld en tu placa Arduino Arduino a tu ordenador portátil o
PC. es decir: 1Sheeld trabaja en Arduino (Uno/MegaADK/Mega2560/Leonardo/Due).
