Cómo crear una botella de cerveza LED VU Meter (15 / 17 paso)

Paso 15: desafíos

Cuando originalmente hice este proyecto me encontré con unos desafíos y un conjunto de dos espaldas. Primero, había un par de puentes de soldadura y conexiones no deseadas después de el PWB montado. Esos problemas eran menores y no pasó mucho tiempo para arreglarlos con la función de continuidad en mi multimetro. Entonces me di cuenta de que no permitir suficiente espacio en el PCB para un disipador de calor que va en el LM7805. Por suerte, había espacio suficiente para que pueda ser instalado al revés. El LM7805 se caliente pero no te caliente, así que tengo la suerte de que a pesar de que el disipador térmico está instalado al revés todavía tiene suficiente superficie tocando el regulador para disipar ese calor extra. Si nos fijamos en el PCB ahora he añadido suficiente espacio para un disipador de calor en el LM7805 y puede ser instalado correctamente.

Esos dos últimos reveses fueron bastante menores, que encontré el revés más grande cuando me di cuenta de que conectado los LEDs verdes y amarillo hasta el IRL510 mal! Es por eso mi proyecto carece de la funcionalidad para controlar el limón y la botella. Ahora solo cableado ellos en lo que son ambos totalmente en todo el tiempo, pero que lleva un montón de diversión en el proyecto. Una vez más, me fijo en el PCB para que alguien que hace este proyecto tiene esa funcionalidad.

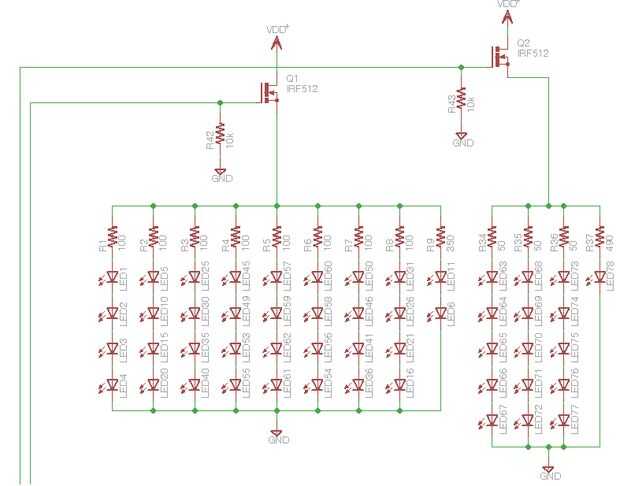

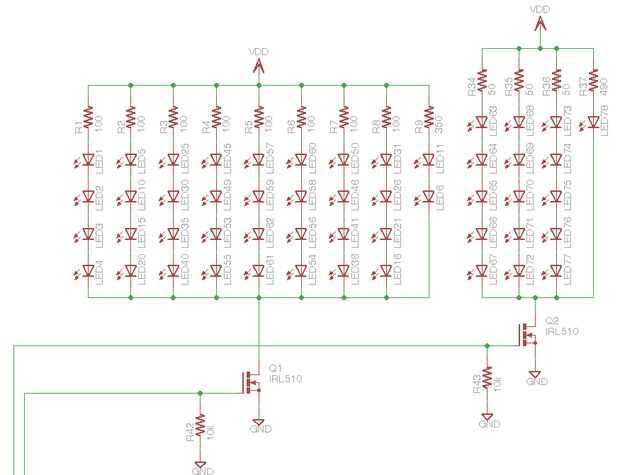

El error es publicado en las fotos a este paso, pero sucedió porque tenía los LEDs conectados a la fuente de la IRL510 y luego a tierra. Ahora pensé que esto debería funcionar, pero por alguna razón cuando proveería + 5v del PIC a la puerta de los MOSFETs, los MOSFETs no permiten suficiente corriente a través de y los LEDs no encienden. Salió un protoboard y me comenzó a tratar de averiguar por qué no funciona. Entonces lo conecté hasta para que los LEDs fueron conectados al desagüe de los MOSFET y listo! Cuando le pongo + 5v en la puerta de cualquiera de los dos IRL510, su LED correspondiente se enciende. Debo haber cableado esta manera desde el principio.
