Paso 3: Componentes necesarios
34 x - 5 mm verde LED
x 28 - 5 mm azul LED
16 x - 3 mm amarillo LED
2 x - diodos de conmutación rápida 1N4148
1 x - 1N4007 rectificador de diodos
1 x - microcontrolador PIC PIC18F4550 TQFP
4 x - 74HC595 Shift SOIC de 8 bits registros
1 x - LM3915N controlador de pantalla de Dot/Bar (DIP)
1 x - LM7805 a 220 + regulador de 5V
2 x - IRL510 TO-220 lógica nivel MOSFETs
2 x - MMBT2222A SOT23 transistores
2 - condensadores de 27pf 0805
1 x - 0.1μF condensador de disco de cerámica
1 x - condensador electrolítico de 1μF
1 x - 4.7μF condensador electrolítico
2 x - condensadores electrolíticos de 22μF
1 x - condensador electrolítico 47μF
1 x - condensador electrolítico 220μF
36 x - resistores SMD 0805 100Ω
8 x - resistores SMD 0805 10kΩ
3 x - 50Ω 0805 SMD resistores
1 x - 10kΩ red de resistencia de SIL9
1 x - 10kΩ potenciómetro de ajuste
1 x - 390Ω por-agujero 1/4W Resistor
1 x - 2.7kΩ resistencia de SMD 0805
1 x - 2.2kΩ resistencia de SMD 0805
1 x - Resistor SMD 0805 1kΩ
1 x - 4.7kΩ resistencia de SMD 0805
1 x - 6p6pc RJ-11 conector ICSP
1 x - 0,1" 2-Pin conector Molex
1 x - 0,1" 2 pines Molex encabezado
1 x - micrófono de condensador Electret
1 x - momentáneo interruptor táctil SMD
1 x - interruptor SPST
1 x - DIP Switch de 2 posiciones
1 x - 20 MHz a través del agujero cristal
1 x - disipador TO-220

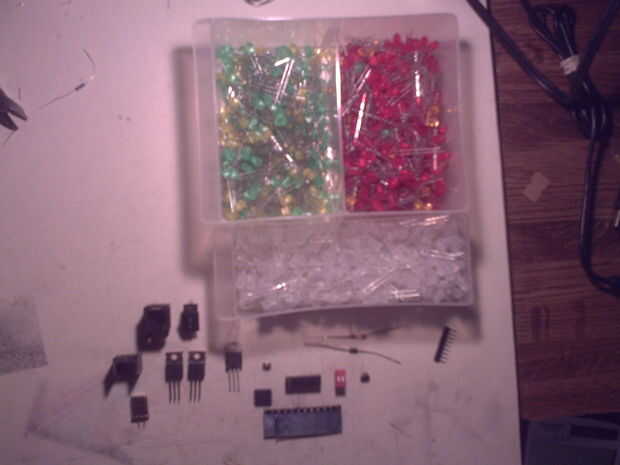

Todos estos componentes que ya había tenido en la mano, pero le calculo el costo de este proyecto para ser alrededor $40. He mostrado un par de los componentes utilizados en este proyecto en la foto.
