Cómo crear una botella de cerveza LED VU Meter (4 / 17 paso)

Paso 4: Diagrama esquemático y PWB/Software/datos calculadora

Antes de que vaya a cómo funciona, ya he posteado el zip descargable más abajo que incluye:

-Circuito esquemático

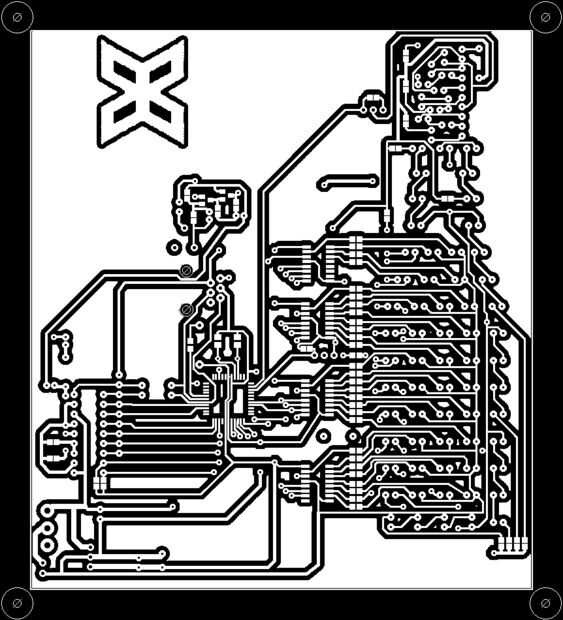

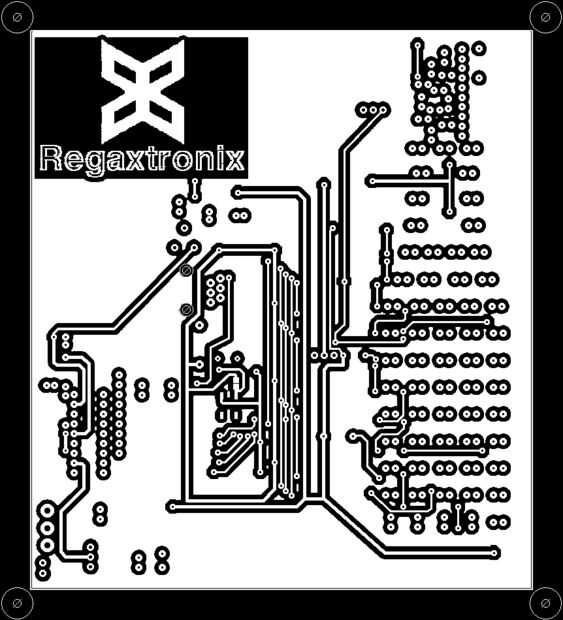

-PCB superior e inferior de capas (PDF y PNG)

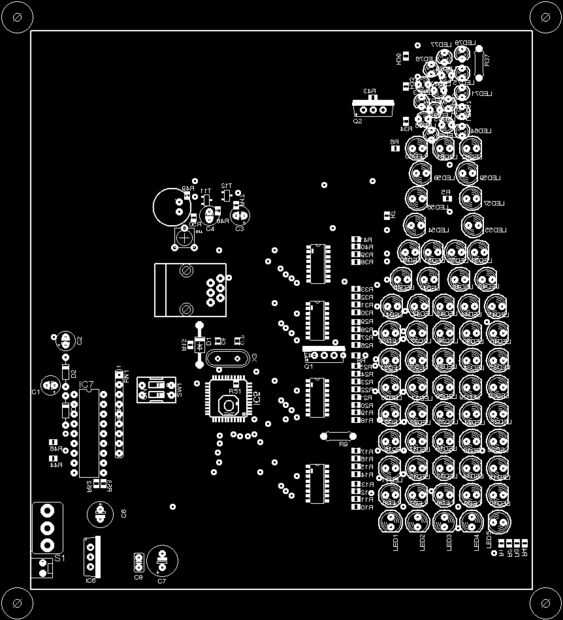

-Serigrafía PCB superior (PDF y PNG)
-VU metro programa de calculadora de datos
-Firmware PIC18F4550

Que pensé que sería publicar esto inmediatamente en el instructable así que tienes que ir a través de los pasos, en lugar de llegar en el último paso cuando hayamos terminados.
