Cómo crear una botella de cerveza LED VU Meter (6 / 17 paso)

Paso 6: Fuente de alimentación

La fuente de alimentación es la parte más importante de cualquier dispositivo electrónico. No importa cuán grande es el dispositivo, tener una fuente de alimentación fiable puede arruinar todo eso. Y no poder suministrar a todos... bueno eso solo habla para sí mismo. A fin de determinar los requisitos para una fuente de alimentación que necesitamos realizar unos cálculos.

En el esquema se dará cuenta que hay 8 filas de 4 x verde LEDs en serie y 1 fila con solo dos LED verdes en serie, 3 filas de 5 x LED amarillo en la serie y 1 fila con sólo un LED amarillo y 28 LEDs azules x regulable.

Caídas de tensión LED:
LED azul = ~3.3v
LED verde = ~2.2v
LED amarillo = ~1.9v

Cálculos de corriente de LED
LED azul = (5.0v - 3.3v) / 100Ω
= 17mA por LED azul

LED verde = (10.0v - (4 LEDs * 2,2 v / LED)) / 100Ω
= 12mA por fila de LED verde

LED amarillo = (10.0v - (5 LEDs * 1.9v / LED)) / 50Ω
= 10mA por fila de LED amarillo

Max LED Current = (9 filas de LED verde * 12mA/fila) + (4 filas de LED amarillo * 10mA/fila) + (28 LEDs azules * 17mA/LED)
= 624mA

74HC595 corriente
I₅₉₅ = 74HC595 Max corriente de todos 4 x 74HC595

I_CC (Io @ 0mA) = 80uA por 74HC595

I₅₉₅ = 80uA * 4 74HC595
= 320uA

Corriente Max PIC18F4550 a 48MHz
Que_MCU = corriente máxima PIC18F4550

Que_MCU = 50mA

Max corriente de LM3915 @ 20v (todas las salidas off)
Me_LM3915 = corriente máxima LM3915

Me_LM3915 = 9.2mA (había sólo calificaciones para 5v y 20v, por lo que decidí 20v ser seguro aunque corrían a 10v)

Los 3 últimos valores se encuentran en cada pajina de dispositivos. He dejado unos cálculos donde hay todavía actual dibuja en el circuito sólo por simplicidad (tenemos las principales fuentes de corriente, otros pocos están junto a la insignificante). Nos aseguraremos de que utilizar una fuente de energía que puede suministrar más de lo mínimo que necesitamos. Por lo tanto un valor aproximado de la corriente es:

Corriente de + 10v de alimentación
Lo_{de la fuente} = Total actual dibujado de + 10v de alimentación

I_suministrar = 624mA + 9.2mA 320uA + 50mA
= ~683.5mA

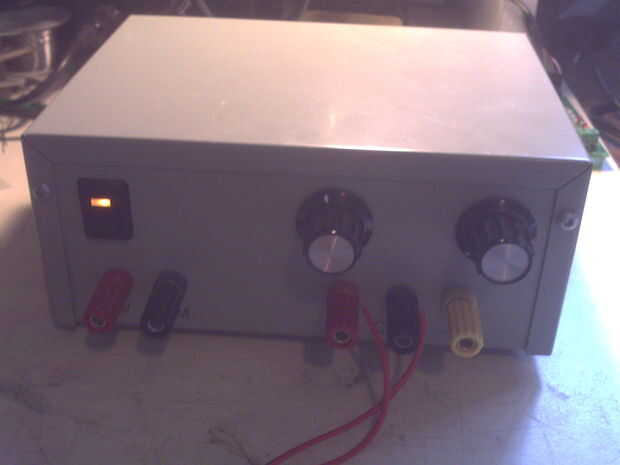

Revisar mi medidor VU cuando se está ejecutando en su consumo de energía máximo (todos los LEDs en) dibuja 660mA. La razón es menor que lo que calculamos es porque utilizamos los valores corriente máxima en nuestros cálculos y no los actuales valores (los valores se encuentran en las hojas de datos). Por lo menos, queremos una + fuente de alimentación de 10v que puede suministrar 700mA. Si querías estar más seguro (como yo), utilizaríamos un + fuente de alimentación de 10v que puede manejar 1.0A de corriente. Que actualmente estoy usando realmente puede manejar hasta 2.0A, que es más de lo necesario.

Ejecutar este vúmetro a + 10v, pero es capaz de ejecutar confiablemente de + 9v a + 18v. Tenga en cuenta que desea cambiar los valores de resistencia de LED verdes y amarillos, si usas una tensión más alta o pueden poner demasiado actual a través de ellos y les queme. También, si pones un voltaje mayor a través de él usted necesitará utilizar un disipador de calor que puede disipar el calor adicional producido por el LM7805.
