Cómo crear una botella de cerveza LED VU Meter (7 / 17 paso)

Paso 7: Perdida potencia y disipación de calor

Ahora tenemos que calcular la corriente que se extrae del LM7805 + 5v regulador de manera que podemos calcular la energía que desperdicia. Si nos fijamos en el esquema verás que el verde y el amarillo LED de funcionamiento de la fuente de 10v +. Los únicos componentes que utilizan energía de los + 5v regulador son el 74HC595, el PIC18F4550 y el 28 LEDs azules. Así que podemos calcular I_reg sumando el consumo de corriente de los componentes.

_Reg = Total actual dibujadas desde + regulador de voltaje de 5v
Me_{blue_total} = Total actual dibujado de los + 5v regulador con todo azul LED de encendido

Me_{blue_total} = 28 LEDs azules * 17mA por LED
= 476mA

_Reg = que_MCU +₅₉₅ +_{blue_total}
= 50mA + 320uA + 476mA
= 526.3mA

Ahora, porque estamos utilizando un regulador de voltaje lineal a nuestra tensión de 10v a + 5v para el PIC18F4550 y el 74HC595, vamos a tener algún poder desperdiciado. Cuanto mayor sea la corriente a través del regulador lineal, más poder que se pierde en el regulador. Aquí vamos a hacer algunos cálculos y encontrar la energía desperdiciada en el regulador de voltaje:

V_en = + 10v
V_reg = + 5v
_Reg = 526.3mA

P_perdido = (V_en - V_reg) * me_reg
= (+ 10v - + 5v) * 526.3mA
= 2.63W

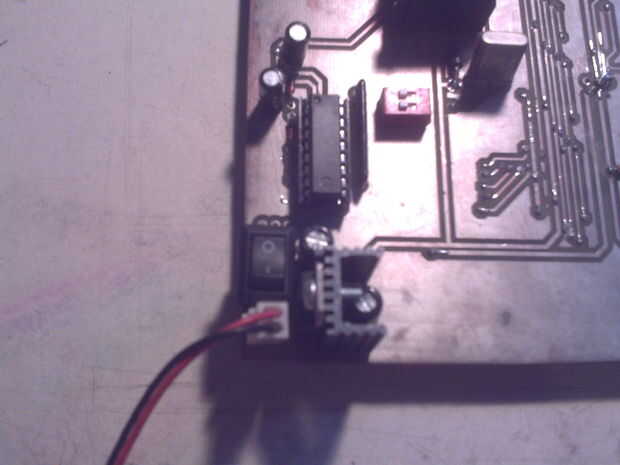

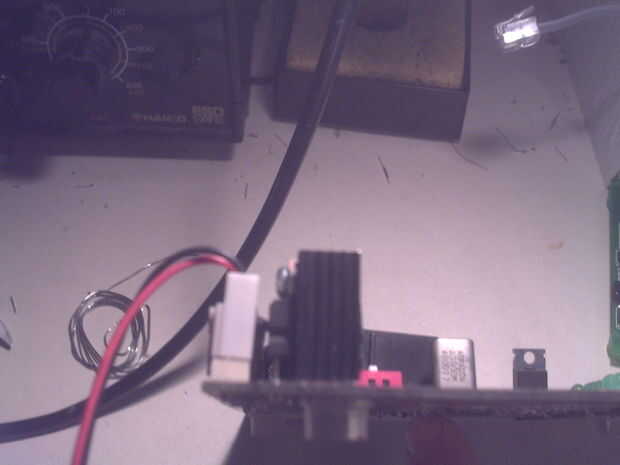

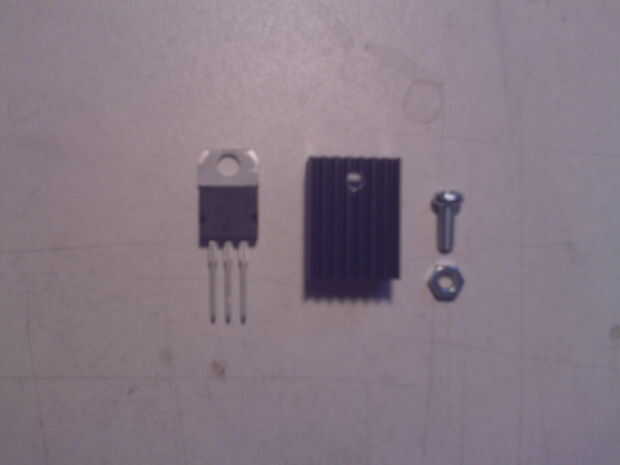

La energía que se desperdicia por el LM7805 es 2.63W. Ahora usted puede decir "gran cosa, nos vamos no ejecutarlo en una batería así que nos podemos permitir perder ese poder." El único problema es que cuando un regulador de voltaje lineal desperdicia energía resulta que la energía perdida en calor. Esto es una mala noticia para el LM7805, por lo tanto tenemos que colocar un disipador térmico a él para ayudar a disipar el calor que genera. Si hubiera tenido una conmutación + regulador de 5v en mano lo hubiera usado en vez del LM7805, simplemente porque los reguladores de conmutación son más eficientes que los reguladores lineares, que significa menos calor.
