Paso 3: Paso 3
1. averiguar la configuración de pines para el Sensor de ultrasonidos. Mina fue claramente impreso en la parte delantera así que era fácil de configurar. Reviso la hoja de datos que yo he visto modelos antiguos que no tienen trig o eco como pines separados. Uno de los pines va a 5v, otro a GND. El eco y Trig pueden entrar que nunca pin que le gustaría. Puse mi eco en pin 7 y trigonométricas en pin 8.

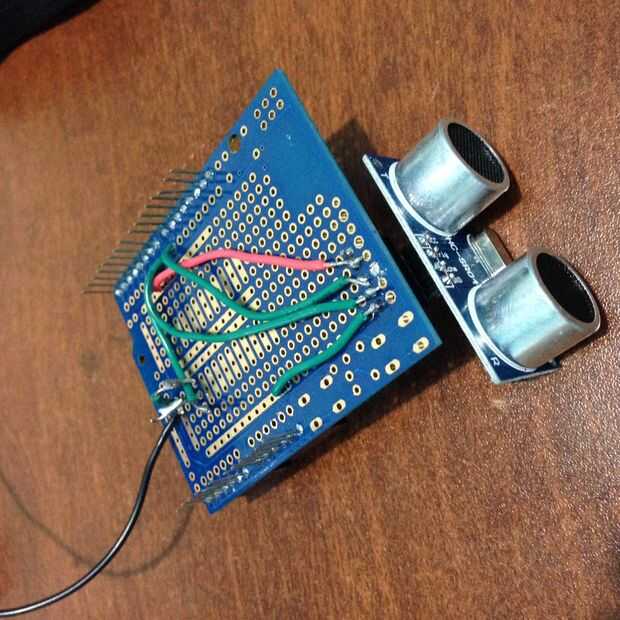

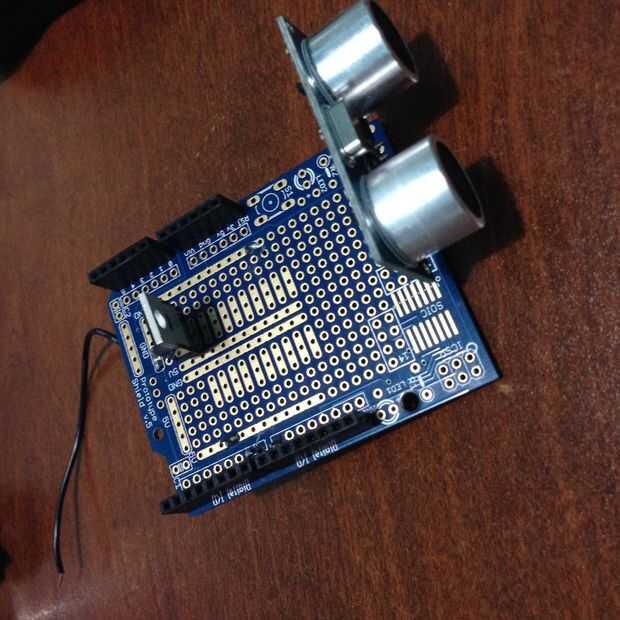

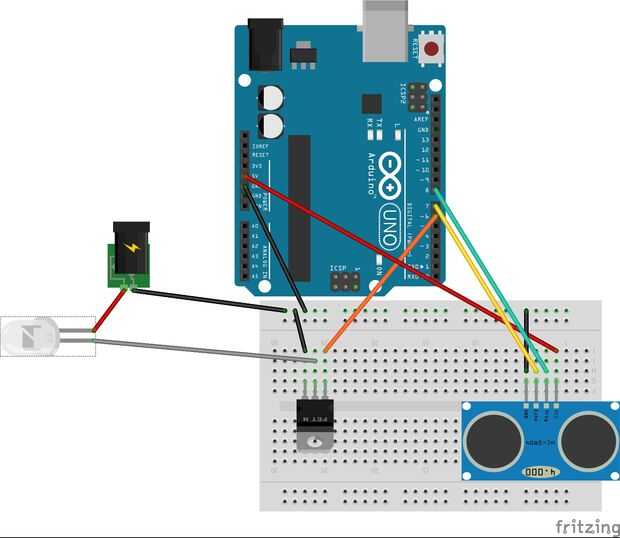

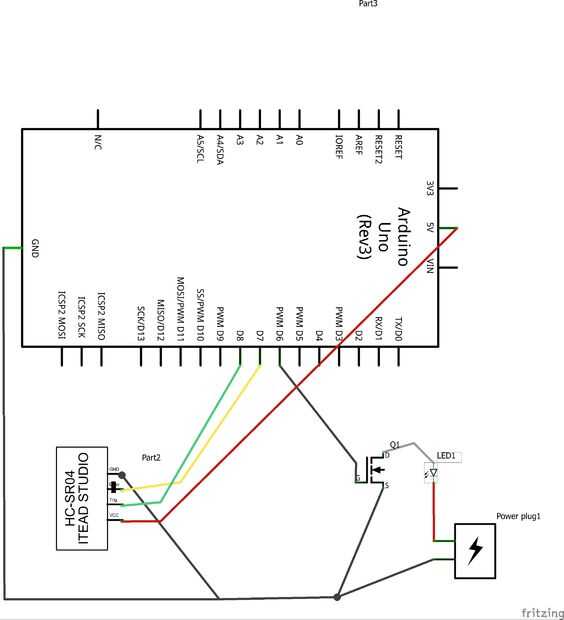

Yo también cableado mi mosfet de canal n. Una vez más, es muy importante usted compruebe los datos de la hoja y averiguar que conduce es su puerta, desagüe y de la fuente. Conectar tu puerta al pin que desea utilizar como el LED de control. Usé el pin 6 por su capacidad PWM. Fuente va a la tierra misma como su tira de LED. Y desagüe el cable negativo de la tira LED. Por favor vea las imágenes de abajo para un ejemplo de mi escudo (usando un protoboard para mayor claridad) y mi esquema. El enchufe es un 2amp de 12 voltios y el LED representa la tira de LED.
