Paso 11: Montaje de extrusora

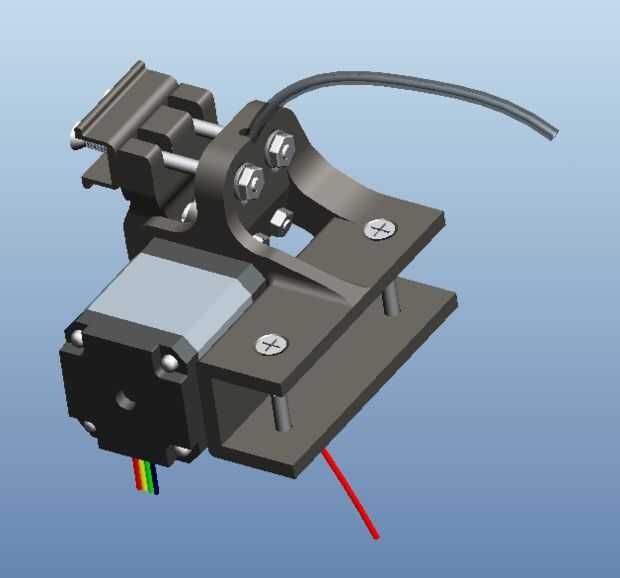

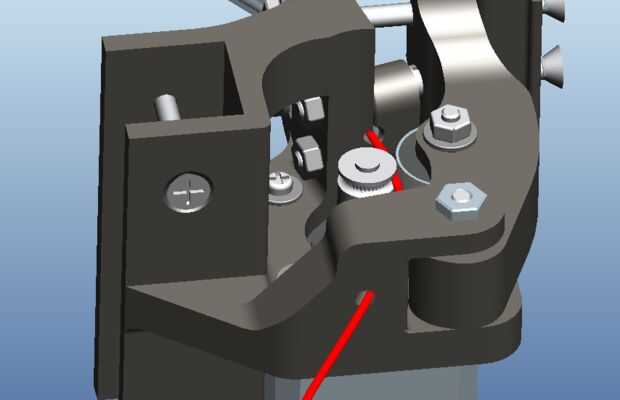

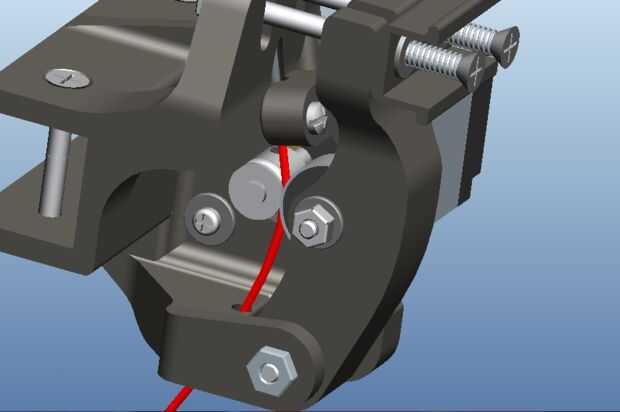

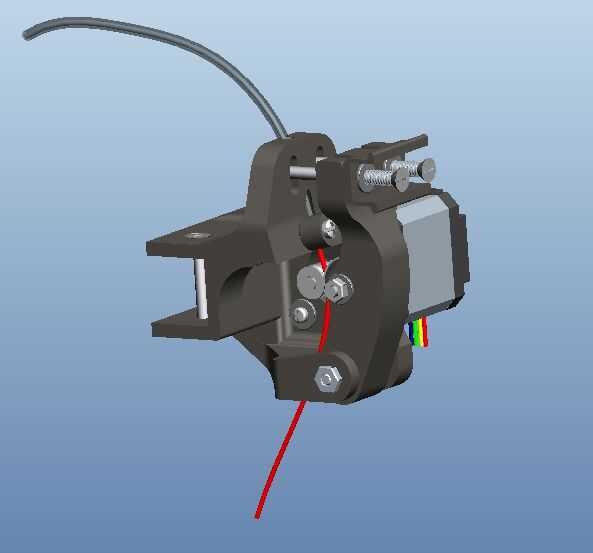

La Asamblea de la extrusora que se muestra ofrece una sección de filamento de fácil acceso cerca de la zona motor. Esto ayuda en la carga del nuevo filamento. El soporte también cuenta con guías de filamento incorporado, para evitar que el filamento vagando fuera de la ruta. Otra característica de este, es un tubo de accionamiento único sistema de sujeción. El tubo de accionamiento está asegurado en el soporte con el uso del fichero .stl "bowdentubeclamp".
Las partes y el hardware necesarios para este montaje son:
-(1) 608 cojinete
-Motor Nema 17 (1)
-bowden (1) rodamientos diámetro interior reductor (fichero .stl)
-(3) 10-24 x 1,5" contador hundido tornillos de máquina. Dos para la abrazadera del resorte, uno para el perno del brazo de pivote inferior.
-pequeño (2) conveniente, muelles para los muelles de 10-24 mencionados. Estos se utilizan para proporcionar compresión entre hobbed engranaje/filamento/cojinete, pero también un poco de perdón si es necesario o en caso de un atasco.
-(1) 5mm I.D. Hobbed engranaje, a montarse en el motor de la Nema 17 usado
-(4) arandelas para tornillos 10-24
-tuercas (3) 10-24
-(2) #6 x 1/2" tornillos de máquina, con un #6 Tuerca por tornillo
-(1) #8 x 1" tornillo de máquina, para eje de rodamientos. Esto funciona en conjunto con el cojinete diámetro interior reductor, para que efectivamente pueda ejecutar un perno ~ 4 m m con la identificación de 8mm cojinete (608).
-perno (2) arandelas para #8, junto con (2) #8 tuercas.
