Paso 12: Topes y que se extiende de Motor paso a paso, tope y cableado Heatbed

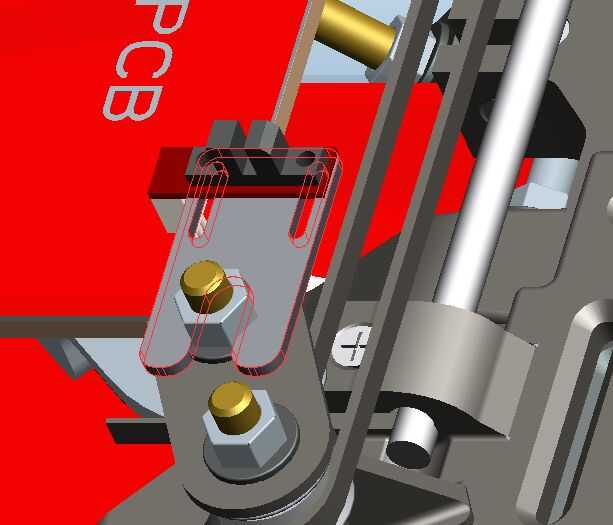

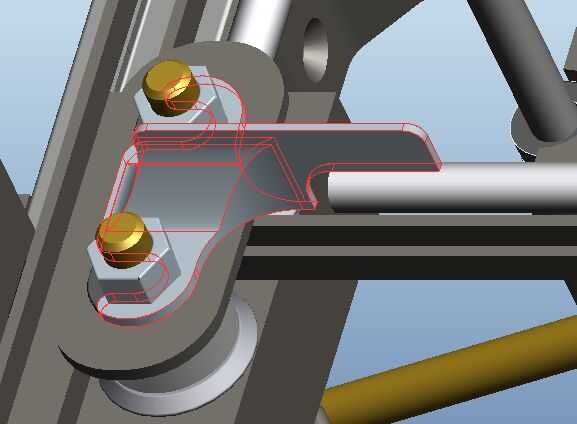

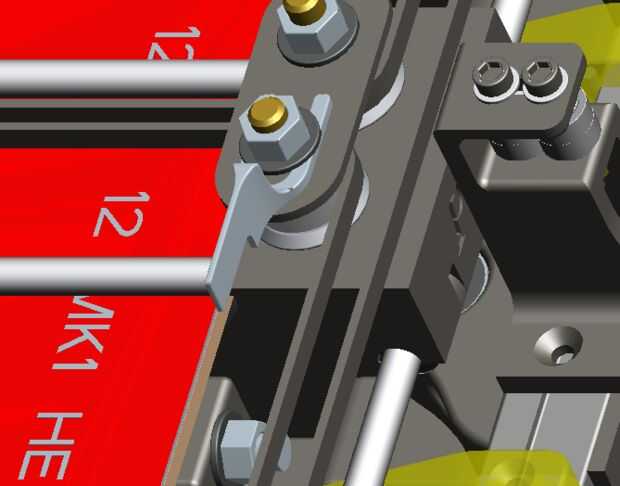

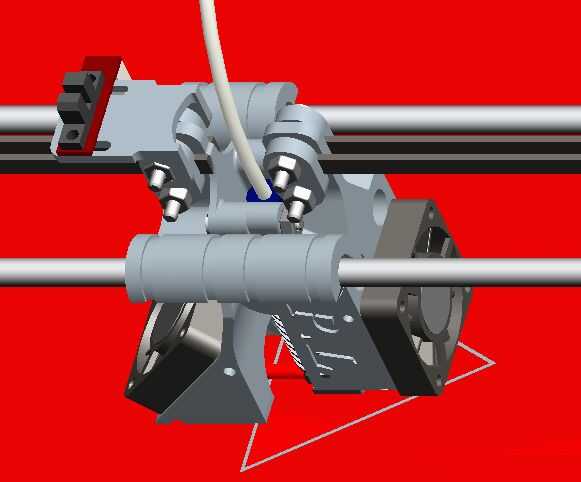

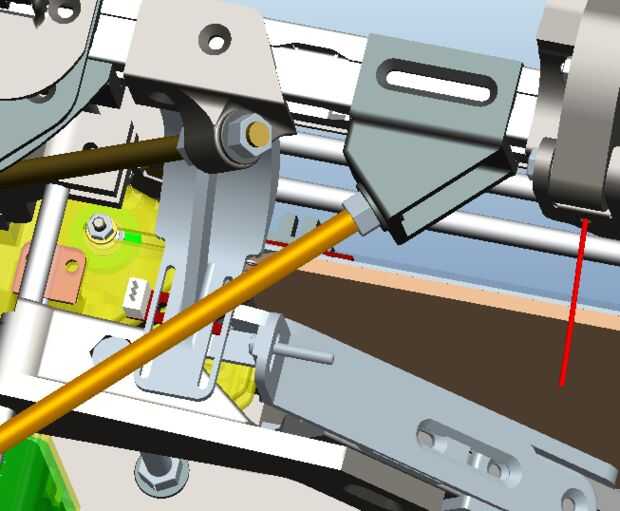

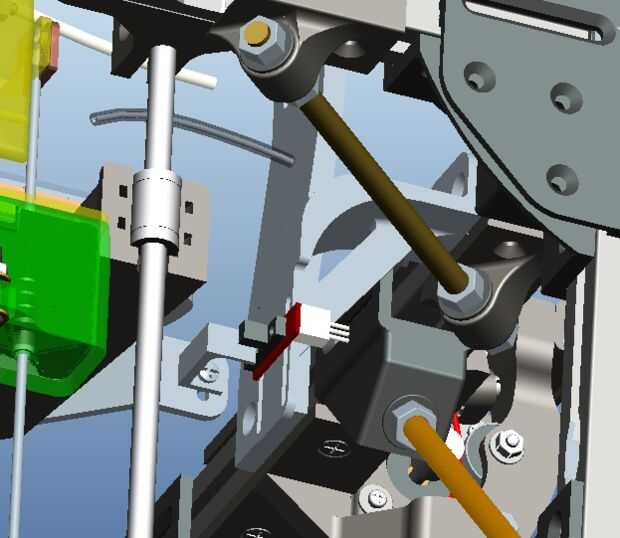

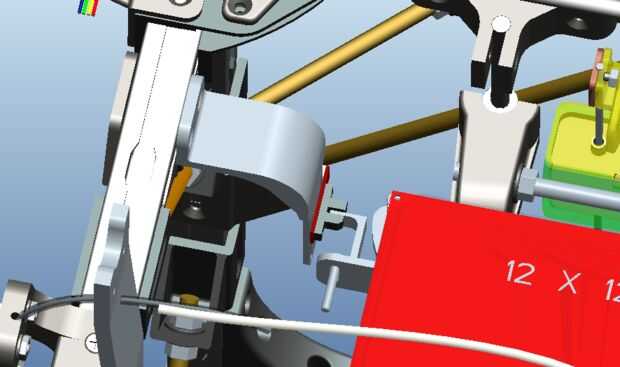

Los topes deben instalarse en las posiciones como se muestra. Los soportes de tope se deben usar con topes ópticos, ya que estos son qué está incluido en un montón de kits de electrónica de rampas (lo compré, junto con muchos otros que he visto).
-----------------
Extendiendo los cables
Una desventaja de tener una impresora tan grandes es que los cables de componente electrónico tienden a ser demasiado corta para verificar la trayectoria correcta de los cables. Afortunadamente, con el uso de algún alambre de LED estándar de 4 hilos y un soldador, esto no es mucho de un problema a superar. Te recomiendo estos hilos ampliarse una vez que las ubicaciones de los componentes se definen físicamente. En otras palabras, es muy beneficioso tener una longitud de 20 pies de cableado 4 hilos LED en mano y medir y cortar los cables manteniendo cualquier motor o tope en la posición. Esto le permite decidir cómo desea enrutar los cables, y cuánto necesitará para varios cables de ser. Como va con los cables de soldaduras y que se extiende, recomiendo el uso de termo retráctil alrededor de cada articulación individual soldadura, esto ayudará a prevenir cualquier cortocircuitos entre los cables y conexiones.
---------------------
Los cables que necesitarán ampliarse y enrutados son:
-Los dos motores X-Y situados en la parte superior, parte posterior del marco (4 cables)
-El enstops X, Y y Z (3 hilos)
-El cableado de Hotend (2 cables, cable de calibre de uso por lo menos 16 para esto)
-El ventilador de Hotend (2 cables)
-El termistor Hotend (2 cables)
-Los cables de Heatbed (2 cables, por lo menos 14 calibre alambre aquí. Sólo tiene que extender por ~ 1 ft)
-Los cables de termistor Heatbed (2 cables)
