Paso 14: Asamblea LCD rampas 1.4 y topes, diversos electrónica

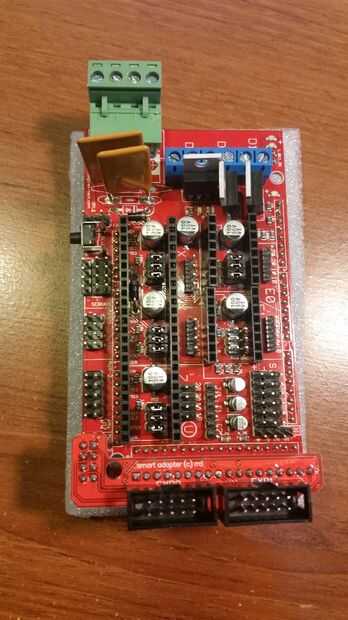

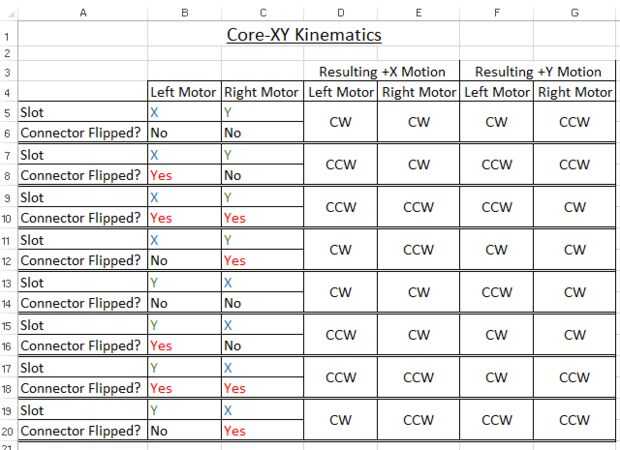

Debido a la naturaleza del cableado hasta el tablero de rampas, te recomiendo utilizar uno de los muchos guías detalladas en línea. Este proceso es muy sencillo y ha cubierto muchas veces elseware. He proporcionado una "tabla de verdad" de las clases, que generé para solucionar el mal movimiento provenientes de la aplicación de CoreXY corriendo firmware Marlin. La categoría de "Conector movido de un tirón", se refiere a la forma que tenía mi motores conectados al tiempo. Debo señalar que una vez más, hay un patrón a la carta, sin embargo la orientación de asignado a "volteado" o "no volteado" no sean iguales que los suyos. Para la referencia, en el momento de hacer la tabla, había asignado los conectores motores derecho e izquierdos como "no volteado" cuando el extremo abierto del conector (el lado donde se pueden ver los pernos a través del lado), se enfrentaba a los disipadores de calor motor paso a paso.
--------------------------------------------

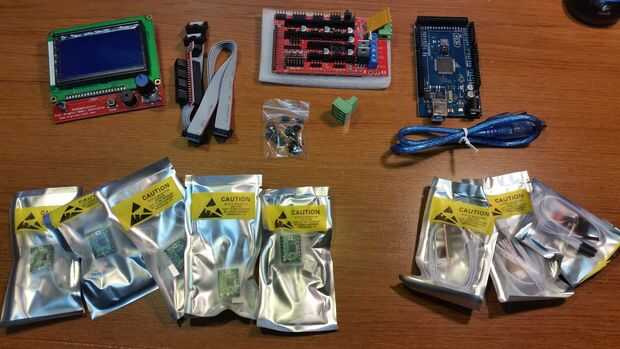

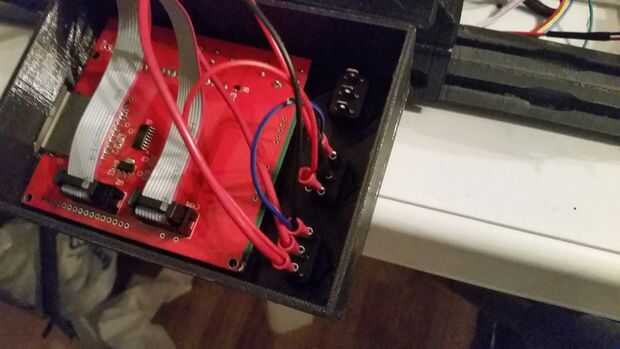

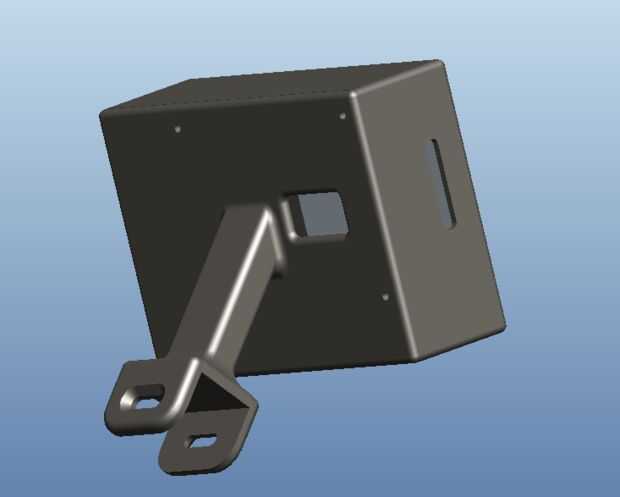

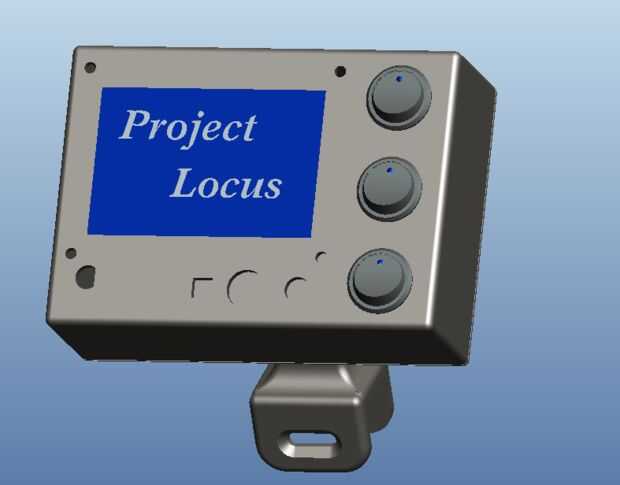

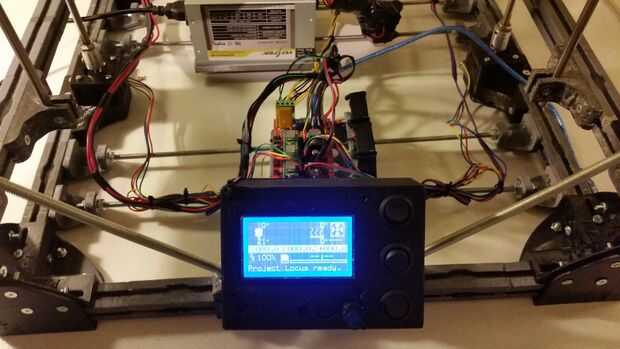

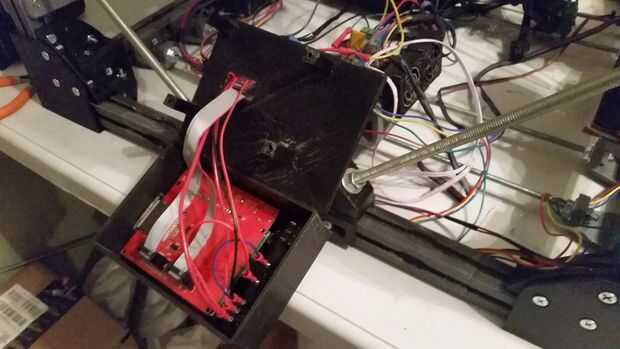

La Asamblea LCD es el que se incluyó en mi kit de rampas que yo había pedido de eBay. El número de modelo de LCD es 12864. La caja del LCD está impreso en dos partes. Esto le permite ocultar los cables dentro de la caja, y ejecutar los cables por la parte posterior a la Junta de rampas. Las dos mitades pueden fijarse con abrazaderas de plástico (que es lo que hice), o alternativamente podría utilizar m3 x hardware de 50mm en los cuatro orificios. La pantalla utiliza un total de 8 separadores para mantener firmemente en su lugar dentro de la vivienda.
Los separadores "LCD_case_spacer_large", irá entre el soporte principal y la parte trasera de la pantalla (dentro de la vivienda). Los separadores "LCD_case_spacer_small" van entre el componente caso de LCD frontal y la parte frontal de la propia pantalla lcd.
----------------------------------------------

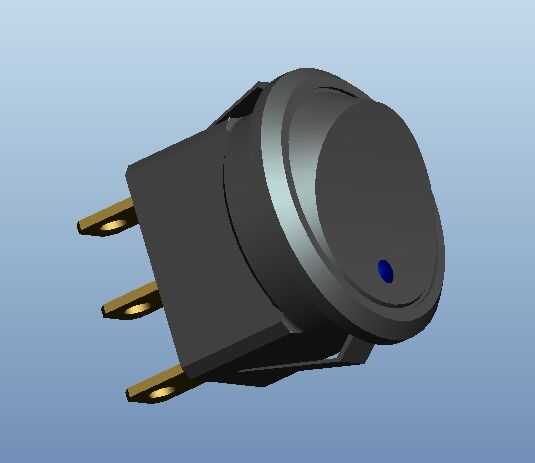

Los interruptores utilizados son simples 3 cables, 12vdc cambia de eBay. Son muy fáciles de encontrar y pueden comprarse como un conjunto de 4 por menos de $5. Se está montando para tres interruptores en la caja, te recomiendo poner interruptores en los tres y luego decidir cómo le gustaría hacer uso de éstos. Algunas ideas son fans de la cama, tender un puente sobre ventiladores y LEDs de la impresora.

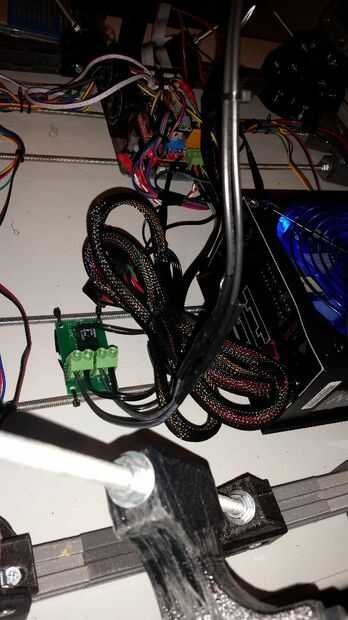

Un relé de heatbed se requiere si se utiliza un heatbed de 12 "x 12" con la Junta rampas. Este tamaño de heatbed dibuja demasiado amperaje para la Junta de rampas manejar. No te preocupes aunque el cableado no es realmente malo.
La idea detrás de un relé (en general) es que utiliza un circuito de deber más ligero, "mover de un tirón el interruptor" en el circuito más grande. Con que se dice, que aplicaremos a la heatbed.
El heatbed utilizada aquí dibuja aproximadamente 20-24 amperios durante el inicio. La manera esto será manejado de forma segura, es conectar los cables de salida de heatbed de rampas a los cables de entrada de relé de heatbed. En una configuración tradicional, sería la Junta rampas proporcionando energía para el heatbed sí mismo. Sin embargo, en nuestro caso, la Junta de rampas es simplemente "mover el interruptor" dentro el relé, que a su vez, proporcionará la heatbed potencia.
El poder de la heatbed vendrá directamente de la fuente de alimentación. La alimentación debe ser conectado al relé, así como el heatbed. Cuando la Junta de rampas dispone de alimentación, el relé de heatbed se la brecha, su heatbed de conexión a la fuente de alimentación directamente... Bastante cool, derecho?
Dependiendo de donde usted compra el heatbed y el relé, pueden variar los nombres de conexión de cableado. Aunque la idea sigue siendo la misma sobre la función general, es mejor seguir las instrucciones o consulte con el fabricante para asegurar el cableado es correcto.
-------------------------------------

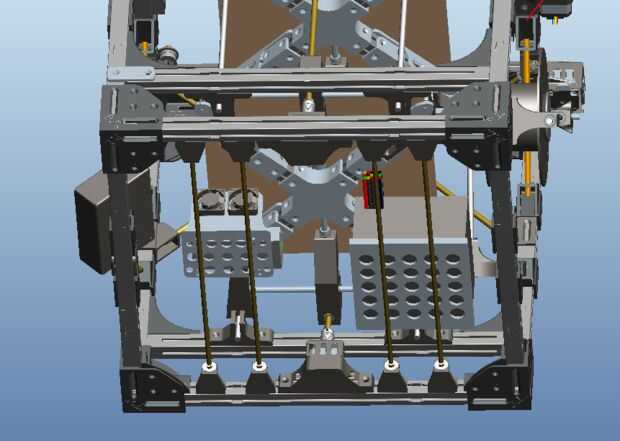

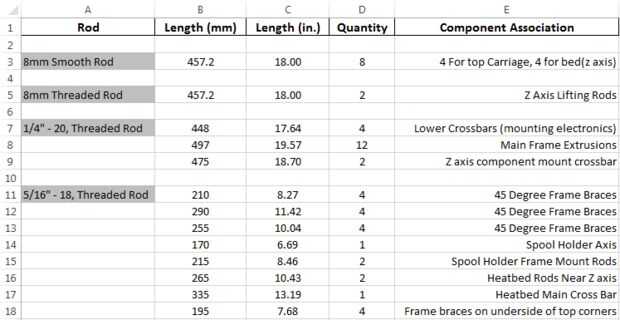

Los "travesaños de marco inferiores" se utilizan junto con la 1/4" roscado barra (y hardware) para permitir que un lugar para montar electrónica tales como la Junta de rampas y fuente de alimentación. Por favor vea las imágenes adjuntas para ilustraciones de la instalación.
---------------------------------

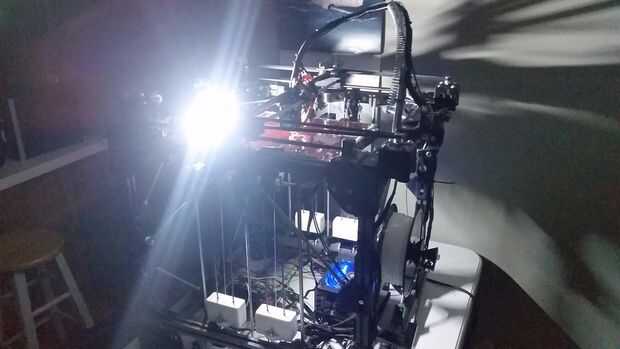

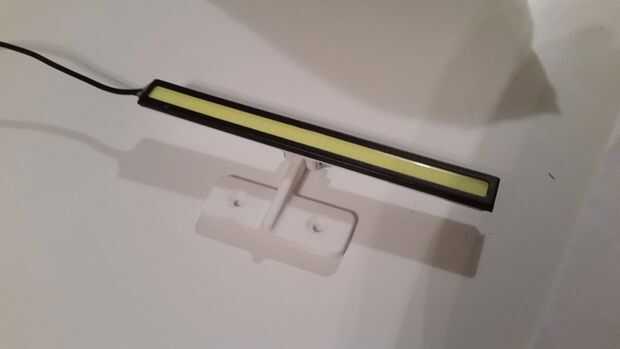

Iluminación de LED (opcional)
Piezas necesarias:

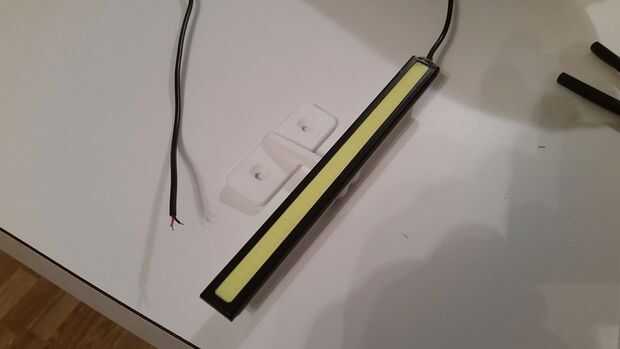

-12 VDC tira de LED, puede encontrarse en eBay por unos $5 un par. Comúnmente utilizado como luces de niebla en los coches, estos miden aproximadamente 170 mm x 15 mm x 3 mm.
-"led_mount_base.stl" (1)
-"led_mount_sec.stl" (1)
-(1) #8 x 1" tornillo de máquina
-(1) tuerca #8
-(2) arandelas #8

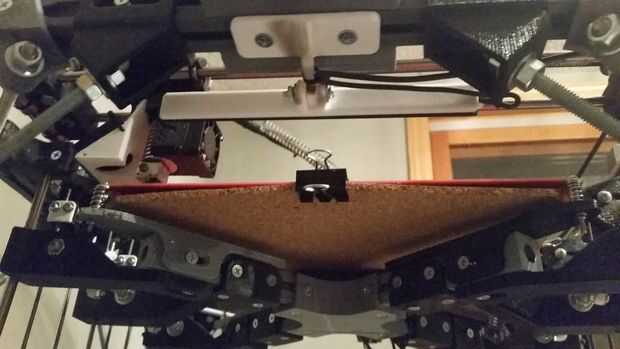

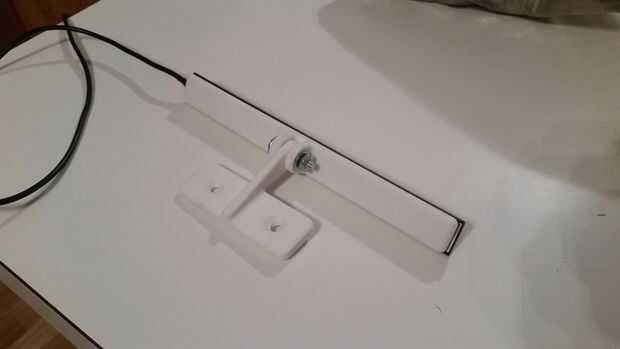

La instalación es muy sencilla, montaje fotografías y cuadros de montaje pueden verse en las fotos incluidas. Para el cableado, opté por utilizar uno de los interruptores (el otro de la parte superior, al lado de la pantalla LCD). Yo por cable a través de este interruptor y a la alimentación.
