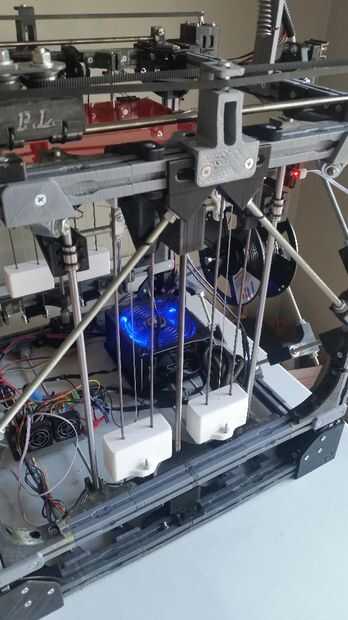

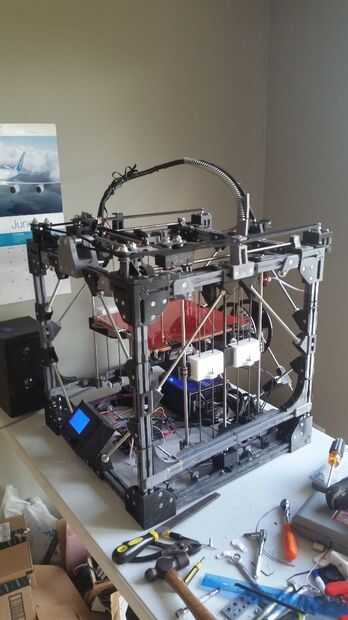

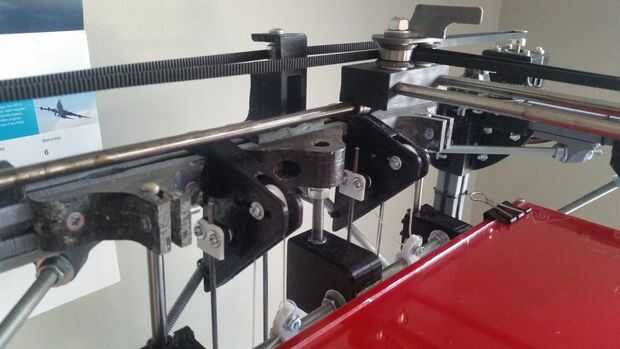

Paso 15: Armar su cama Levante el contrapeso del sistema (opcional)

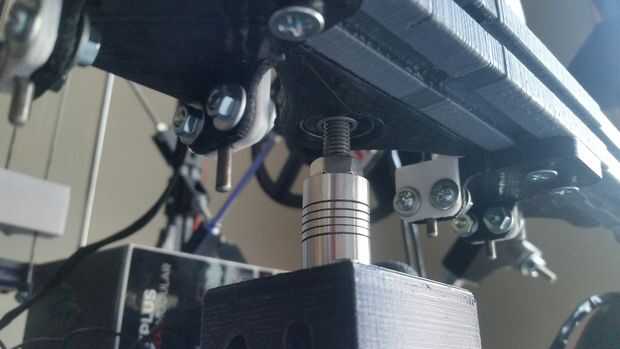

Debido al tamaño grande de la heatbed y sistema de montaje, existe una carga axial indeseable a los motores z. No sólo estamos tratando de salvar a los motores, sino que estamos utilizando un acoplador flexible del motor Z, esto podría ser una forma potencial para acabar con algunos "z-bamboleo" en sus impresiones. Afortunadamente, los motores Nema están bastante difíciles, pero lo probaré y tomar la tensión un poco su tarea mediante la adición de algunas asambleas de contrapeso. El uso de sistemas de contrapeso no es nueva tecnología. Este tipo de sistema se utiliza en otros dispositivos mecánicos como ascensores y puentes de la elevación.
----------------------------------

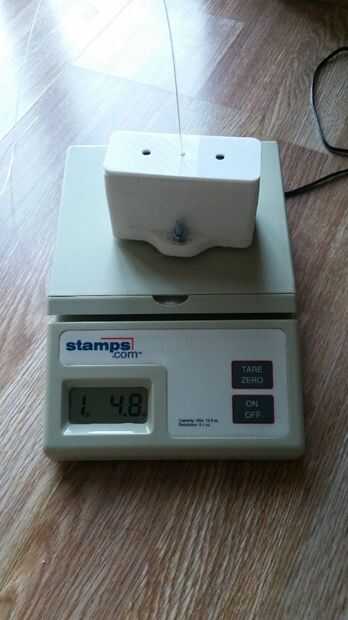

Pude a pesar de mi cama, soportes, vidrio, etc. (todos los componentes que causan el peso hacia abajo en los motores) y subió con aproximadamente 5,5 libras total. Para contrarrestar el peso de los motores, se diseñó el sistema de contrapeso.
---------------------------------
Las piezas que necesitará para este sistema son:

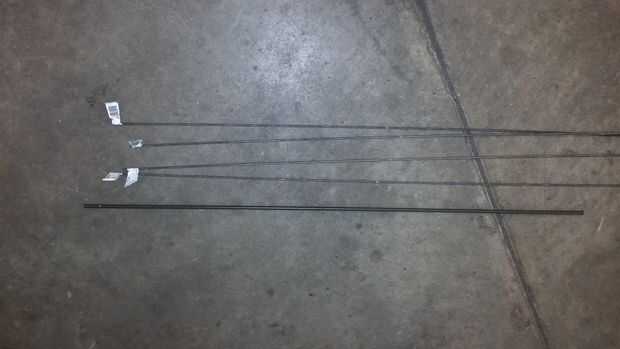

-(8) piezas de 18", 1/8" Lisa acero varilla larga (hardware barato cosas funciona muy bien)

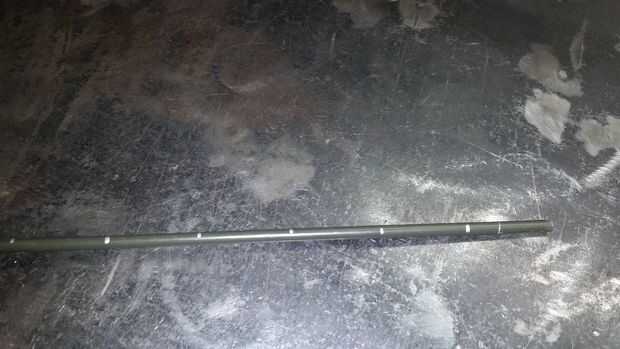

-14" de 1/4" automotriz frenos línea, necesitarás piezas (8) corte en tiras de 1,74"(44.2 mm)

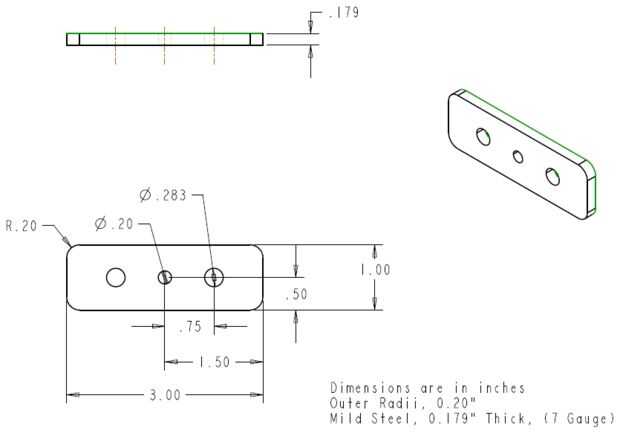

-36 placas de acero cortadas a las dimensiones proporcionadas en el dibujo, éstos sirven como las pesas. También he incluido el archivo .stl de lo que la placa del peso debe parecer cuando se hace. Si la perforación a mano, esto serviría como una gran plantilla.
-("16) bed_lift_cableclamp.stl"
-("4) bed_lift_pullmount.stl"

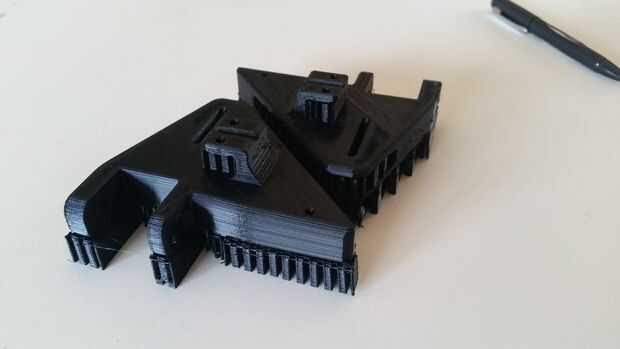

-("4) bed_lift_guidebrkts.stl"
-("4) bed_weights_shelltop.stl"
-("4) bed_weights_oshell.stl"
-("4) bed_lift_pulley.stl"
-(4) abrazaderas de plástico, estas se utilizarán para solidificar la polea sistema de montaje colocando el montaje de la polea a los soportes del marco a través del agujero inferior del soporte.
-cojinetes (4) 624
-(8) #8 x 1" tornillos con arandelas y tuercas. Estos se utilizan en la weightblock para sostener el cable en el lugar, así como el eje de rodamiento de la polea. te recomiendo tener un adicional 8 arandelas así que usted puede poner una arandela en el interior de la abrazadera entre el cojinete y la cara interior del soporte. Esto evitará que el cojinete de frotamiento en el soporte de.
-Cuadro colgante de alambre, necesitarás por lo menos 12 pies de esta. Les recomiendo que compren el tipo plástico transparente contra el cable de acero para un look más fluido. Hilo de pescar puede hacer el truco, sin embargo el método de sujeción que tiene el cable (y cada caja de peso de la ayuda) va a funcionar mejor con una buena superficie para fijar sobre.
-(32) #6 x 1/2" tornillos con arandelas y tuercas. Estos se utilizan junto con los soportes de brida de guía y proporcionan fuerza de sujeción en los rieles de guía de acero.
-contador (8) 10-24 hundido tornillos con tuercas para fijación segura al marco
---------------------------

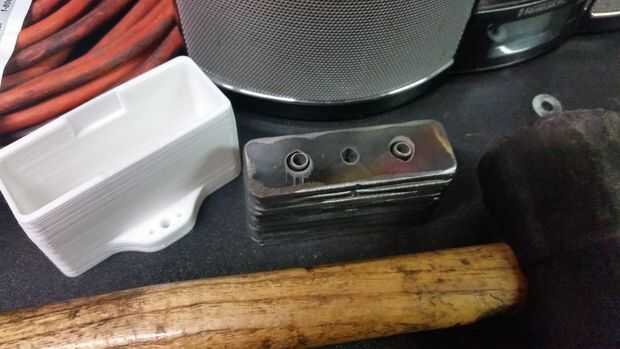

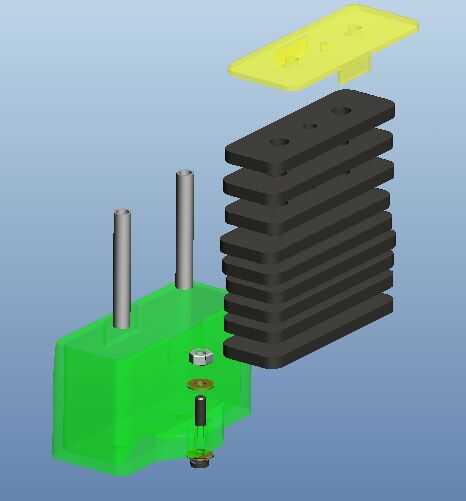

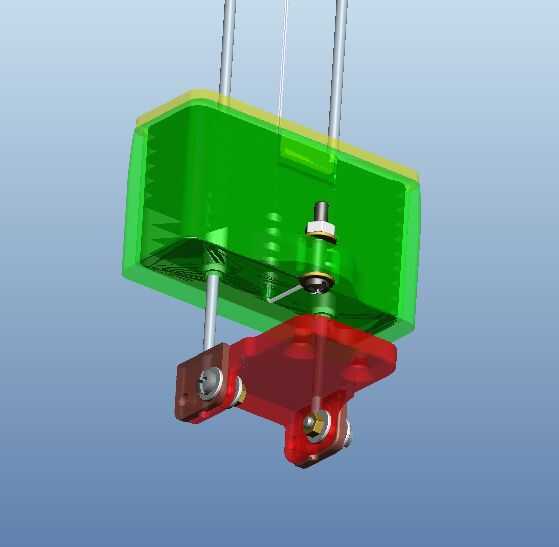

1.) para montar el cuadro de peso,

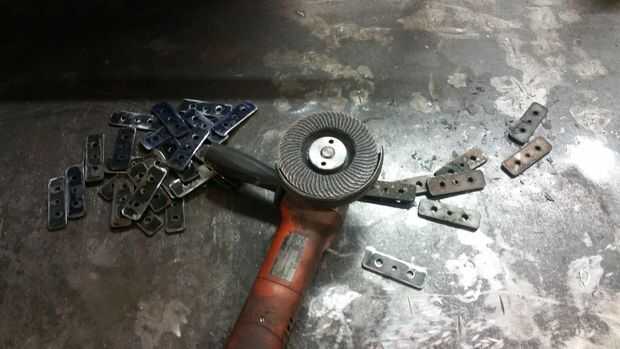

-Corte y perforar sus placas de acero peso (te recomiendo buscar en servicios de corte de plasma local), o compra un palo de acero 1" amplia y 0,179" gruesa (calibre de 7) y desde allí. Alternativamente, podría llenar la caja con un montón de arandelas de acero pequeño y tratar de embalarlas tan estrecha como sea posible

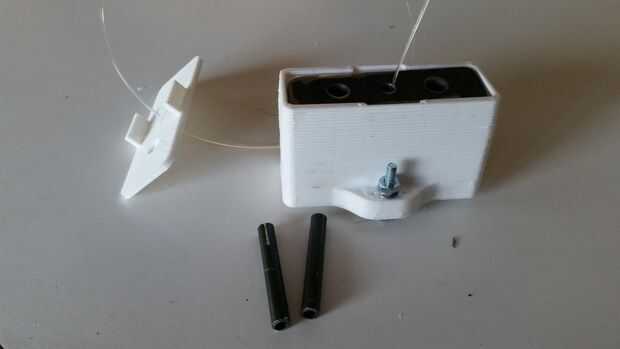

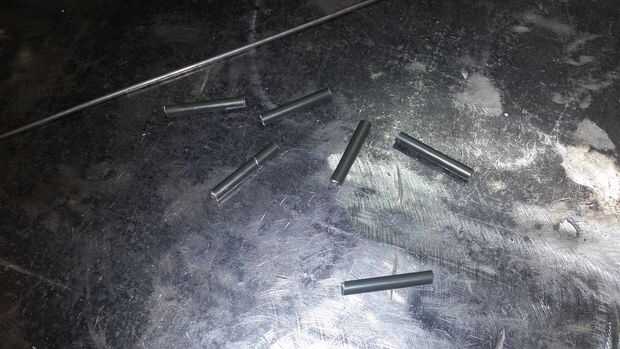

-Instalar las secciones de la línea de freno. Las piezas exteriores y parte superior de la caja ambos tienen ranuras en ellos para ayudar a mantener la alineación de las líneas de freno, así como los agujeros en el que las barras de acero pasará a través.
-----------------------------------------

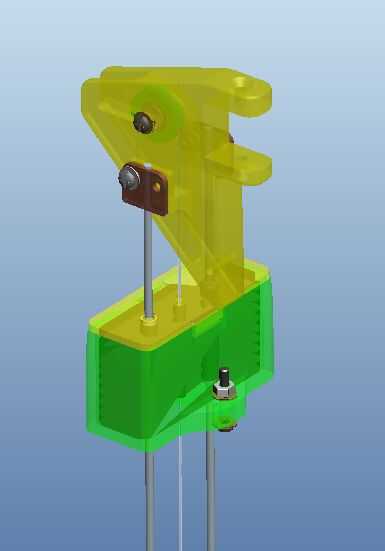

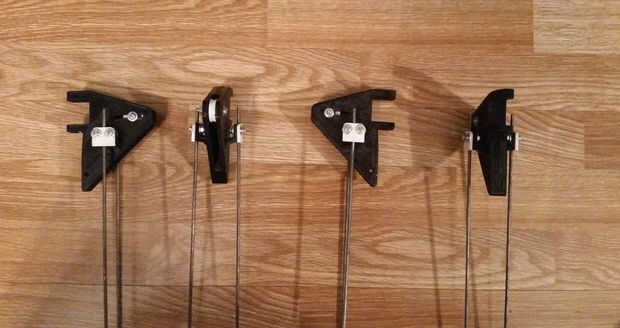

Instalación de las alineación (barras 1/8" acero)
-Este paso es bastante sencillo, sigue las imágenes y usted debe ser bueno para ir. Todo el hardware en las varillas de sujeción es hardware #6.
-Te recomiendo la instalación de la caja en este punto y dejando el cable que cuelga en el extremo de la caja por el momento.
------------------------------------

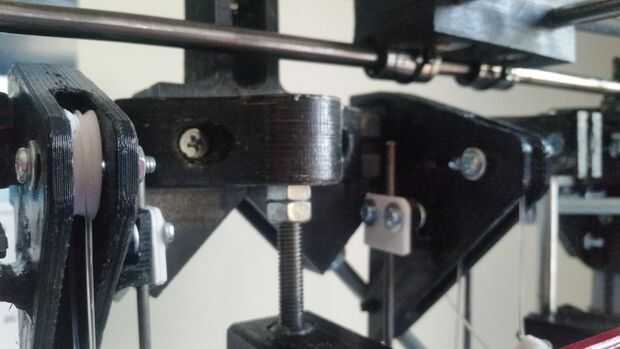

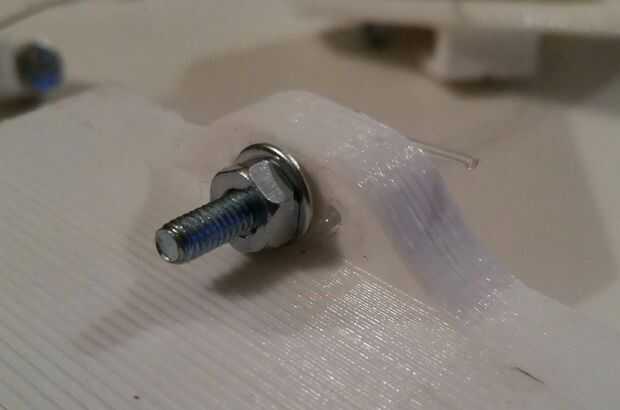

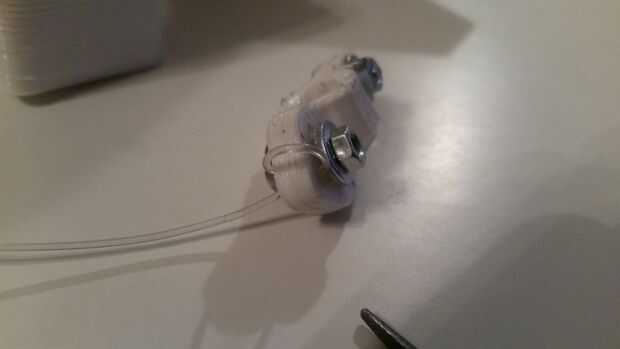

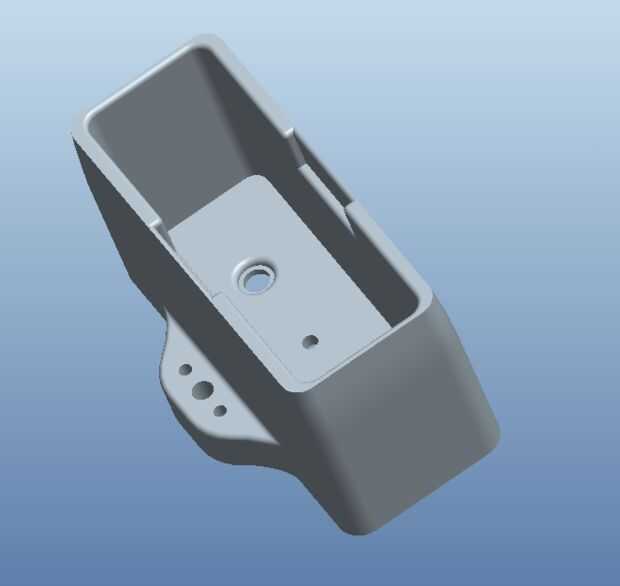

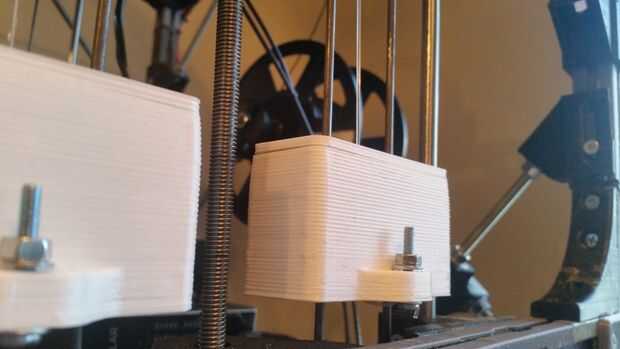

Nota importante sobre la instalación de los cables colgantes. El cable colgante desciende por el agujero central de la caja de peso. Desde aquí, es importante el cable estratégicamente para maximizar la fricción y reducir al mínimo la fuerza de sujeción necesaria del conjunto de tornillo y arandela. Los agujeros a la izquierda y derecha del centro "tonillo" se muestra en la foto, situada en la parte inferior de la caja, son para fines de enrutamiento. Te recomiendo bajando el cable hacia arriba a través de un lado, más allá de y debajo de la lavadora, por el otro agujero, debajo de la lavadora y luego metiendo el cable o corte la longitud excesiva.
-Este mismo cable envoltura técnica se aplica a la abrazadera que se instala en la cama.
--------------------------------
Ajuste la longitud del cable
-Para acomodar la variación en el alambre colgante tamaños, distribuciones diferentes de cable, etc., es necesario cortar los cables a la longitud correcta. Para ello, te recomiendo lo siguiente:
-Instalar todos los soportes y hardware de la impresora
-Pase el cable a través del ensamblaje de la polea y apriete el conjunto de polea al marco utilizando que los dos orificios junto con una postal de lazo en el orificio inferior (debe coincidir con sus abrazaderas de marco)
-Establecer su heatbed en su casa (más alto) posición.
-Colgar el cuadro de peso tan bajo como sea posible (sin que sobre algo) y asegúrelo usando el cable discutieron técnicas de enrutamiento.

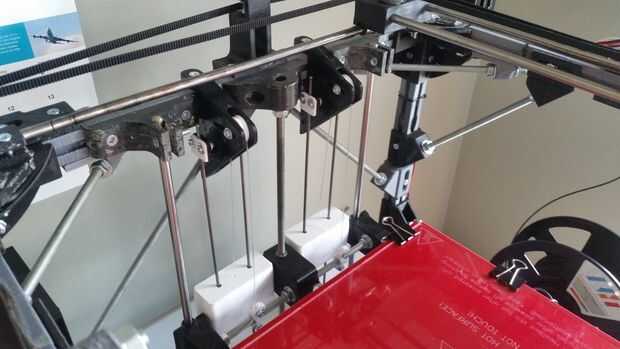

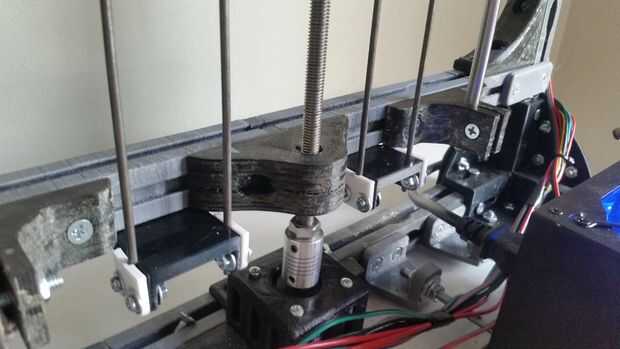

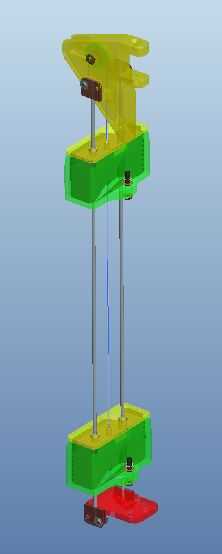

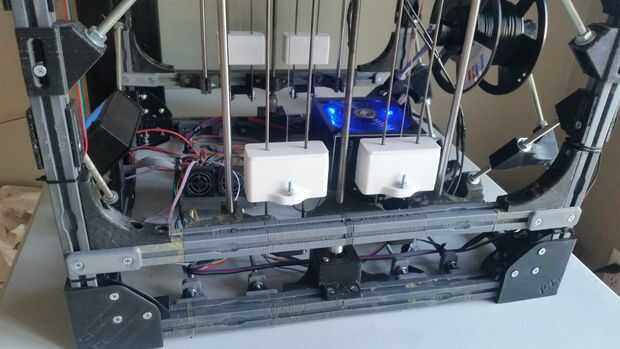

-He incluido una foto para ilustrar cómo determiné Dónde instalar las varillas de los soportes. Aviso cómo temporalmente había montado el conjunto en el exterior del marco, esto hace mucho más fácil una vez que se instala en el interior de los carriles de la impresora. También es beneficioso usar algo para descansar el peso de la caja al trabajar con el cable (por lo que es flojo, utilicé una abrazadera de 2" para esto como se muestra).
----------------------
Finalmente, es esencial para asegurar el buen funcionamiento de la Asamblea de peso, y que no interfiera o golpear los componentes de heatbed mientras que viaja a través de que min y max posiciones. Se trata de un importante y rápido control para evitar cualquier potencial de componentes colgar durante una impresión más grande que 5 (aproximadamente a la mitad el movimiento z cuando teniendo en cuenta la altura de la caja ponderada así).

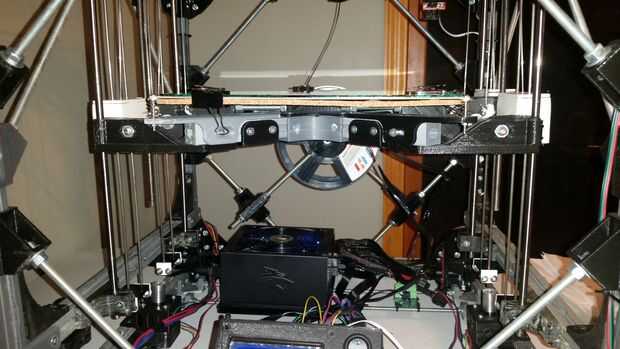

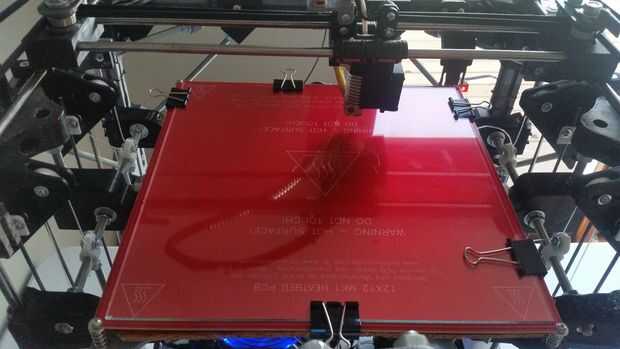

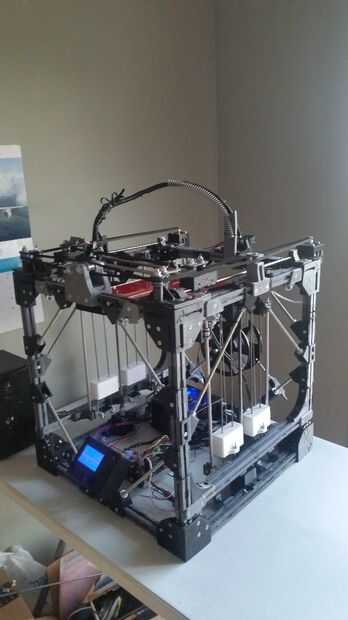

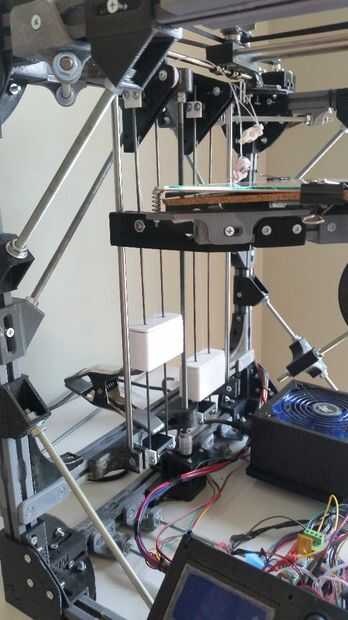

Observe cómo funciona este sistema en el cuadro donde he desconectado los motores de eje de la varilla roscada de 8mm. Como se puede ver, la cama es "flotante" sin ningún tipo de apoyo que no sea de los contrapesos. Esto sirve como ayuda visual para ayudar a comprender cómo este sistema está ayudando realmente. Esto también facilita quitar componentes como las varillas de 8 mm roscado mucho.
