Paso 1: Reunir y piezas de impresión

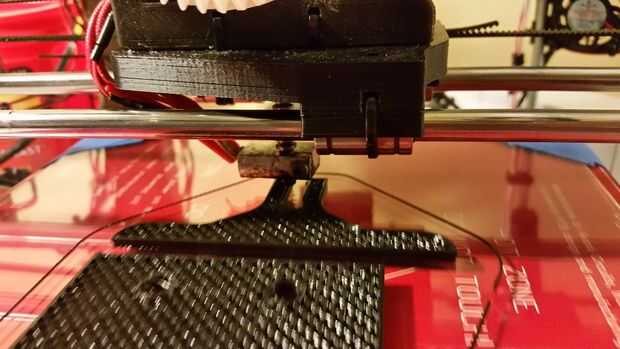

Tiempo para comprar algunas piezas y por supuesto algunas piezas de impresión, imprimir algunas partes más y por último, imprimir algunas piezas más. (Voy a publicar archivos .stl en las páginas relacionadas con las piezas de montaje). Una vez haciendo un montón de ideas y bocetos en clase (gritos), decidí que quería usar las partes comunes y construir la impresora alrededor de ésos. Aquí está una lista de piezas para empezar. Voy a intentar enumerar todo aquí, sin embargo puedo olvidar algunas cosas. Cada paso contiene detalles sobre hardware involucrado también.
----------------------------------------------------------------------------------------------
-(5) Nema 17 motores (2 para el movimiento X-Y, 1 para el estirador, 2 para el eje z)
-E3D V6 final caliente
-5mm de diámetro, 17 diente GT2 poleas. Estos van a ser usados en los motores X-Y
-Bowden tubos para el filamento de 1.75 m m (2mm de diámetro interior, 4mm diámetro externo). Te recomiendo comprar al menos unos pocos pies y cortar a la longitud

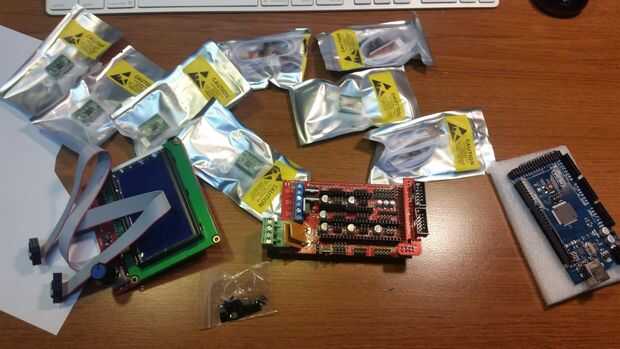

-Rampas 1.4 / Mega 2560 (esto servirá como el tablero de control principal de la impresora)
Topes de-(3) (X, Y, Z). Las piezas diseñadas en esta impresora son para uso con topes ópticos.

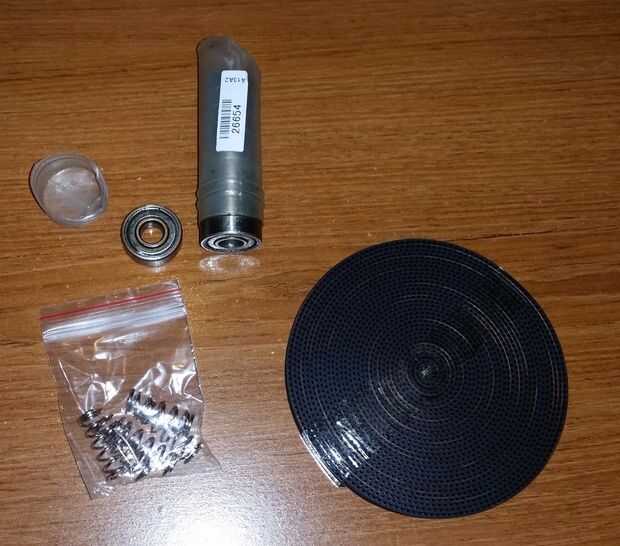

-(13) 608 rodamientos
-(4) 624 rodamientos para tensores de cinturón ubicado en la ruta de la correa de X-Y
-Correa GT2, te recomiendo comprar un rollo de 2m y cortarla una vez instalado. Utilizarás la mayor parte de él.
-8 mm Varilla lisa, necesitarás (8) piezas de longitudes (457,2 mm). Habrá 4 para el eje z (guías del heatbed) y 4 para el conjunto X Y superior.
-8 mm x 1.25 varilla roscada, necesitarás piezas (2) en (457,2 mm) de longitud. Esto servirá como el eje z elevación tornillos"".
-LCD pantalla w/SD (opcional, pero recomendado). Le permite ejecutar la impresora sin un ordenador dedicado a la impresora. Usé el 12864 LCD que estaba incluido en mi kit de tope y rampas 1.4.
-Equipo PSU adaptado para las fuentes de 12v (no barato aquí, mi Diablotek 475W murió rápidamente). Te recomiendo la Sentey 725W. Alternativamente, usted puede comprar una fuente de alimentación de 12VDC que no necesita configuración.
-12 x 12" Heatbed con un relé de heatbed (la heatbed sacarán solamente alrededor de 20 amperios)
-(3) 40mm Fans, 1 hotend, 2 para el tablero de rampas, si se utiliza un ventilador adicional para el "puente" o un relé externo heatbed ventilador; compra 5/4 fans en vez de 3.
-(11) rodamientos de LM8UU, 3 hotend/x-eje, 4 para el eje y, 4 para el eje z

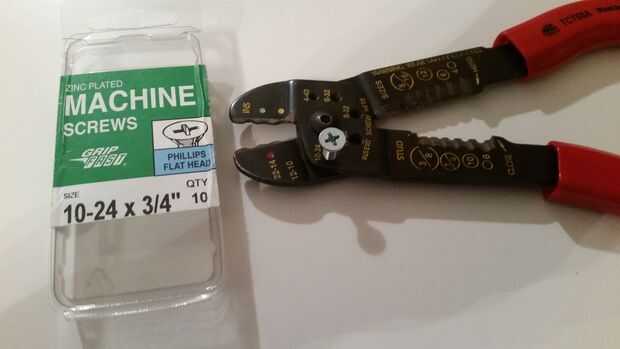

-10-24 había avellanado tornillos de máquina. Usted necesitará cortar manualmente a longitud, a menos que usted puede llegar a encontrar algunos en tamaños alrededor de 6mm (0,25" de largo). Sugiero comprar tornillos de 1-3" largo y usando un cortador de perno/wirestripper manualmente cortar tornillos de longitud. Por favor ver el cuadro para el estilo de pernos y la herramienta me refiero a.
-Varilla de rosca 5/16"-18, ver el paso de"Montar el marco"para longitudes
-5/16 "arandelas - compra una bolsa de 100
-5/16"-18 hex nuts (generalmente puede comprar bolsas de 100 por unos cuantos dólares, sería recoger dos bolsas para empezar).
-1/4"-20 roscada varilla, ver el paso de"Montar el marco"para longitudes
-1/4 "arandelas (comprar una bolsa de 50)
-1/4"-20 tuercas hexagonales, compra una bolsa de 50
-(2) 5mm acoplamiento de 8mm, utilizado para conectar el eje z Nema 17 motores a la varilla de 8mm roscado
-Impresora 3D para impresión de las partes, o un servicio externo de impresión como 3dhubs.
-(5) bobinas del filamento PLA si piezas a imprimir por su cuenta.
Filamento -ABS (sólo las partes hotend se recomiendan para imprimir en PLA, heatbed componentes son muy recomendables, pero no es necesario).
-12 "x 12" hoja de corcho, se puede encontrar en la ferretería o tienda de suministros de oficina, mirar cerca de donde se venden los tablones de anuncios.
-Heatbed tornillos (3 x 35 mm), juego de arandelas (12) y (4) tuercas de 3mm.
Heatbed - muelles (algo similar a un 7mm O.D., ~ 20mm de longitud), éstos se van en las esquinas de la heatbed.
-Resortes para conexión de montaje marco de heatbed en el eje z. Estos deben ser aproximadamente 30mm de longitud, con un 9-10mm de diámetro interno. La sección de la bobina será alrededor de 1mm de diámetro (bastante estándar). Estos montará dentro de los soportes de barra de eje roscado y sirven para mantener una precarga en las tuercas de 8 mm superior e inferior.
-Pegamento para superficies de contacto entre secciones del marco de la protuberancia
-LED cableado, obtener los rollos de 4 alambre, usted debería estar bien con un rollo de pies 15 o 20 de la misma. Esto va en ~ $10.
-tornillos #8 y #6, en 1" y 1/2" de longitud. Un paquete de 100 de cada perno de tamaño, con las correspondientes arandelas y tuercas debe hacer el truco. Compré dos del mismo surtido de tornillos pequeños por $5 que incluía estos tamaños.
-11.75 "x 11,75" x 1/8" hoja de vidrio para heatbed
-12 "x 12" hoja de la cinta del kapton (opcional, para heatbed)
-Clips carpeta para heatbed, estas aseguran el vidrio en la parte superior, así como el corcho en la parte inferior de la heatbed. Los clips de la carpeta a que me refiero pueden encontrarse en cualquier tienda de suministros de oficina.
-Resorte de presión grande para ayudar a mantener el tubo de cableado y bowden hotend de interferir con el pórtico de X-Y. (aproximadamente 1" de diámetro, 1 pie de largo).
------------------------------
Es importante tener en cuenta que dependiendo del hardware disponible, en su mayoría todos estos componentes que estoy listado como varilla de 5/16", puede utilizar hardware de 8 mm en lugar de otro si más barato/preferente (bastidor de tirantes, cinturón cruce eje pernos, X-Y pórtico con los pernos, etc.). La razón que utilicé 5/16" es debido a restricciones de suministro, así como precio extrema diferencias si tuviera que ordenar hardware de 8 mm y varilla roscada en línea.
------------------------------

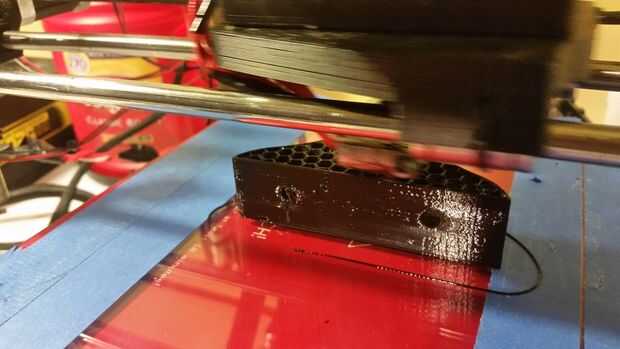

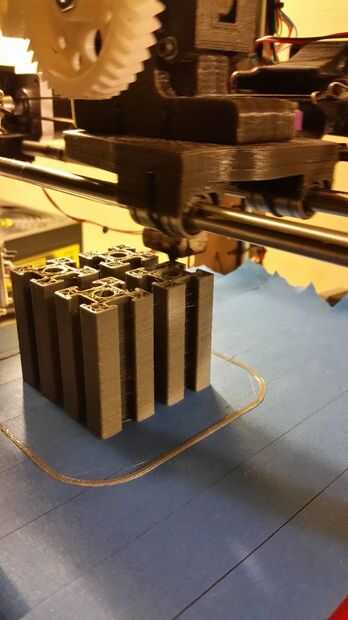

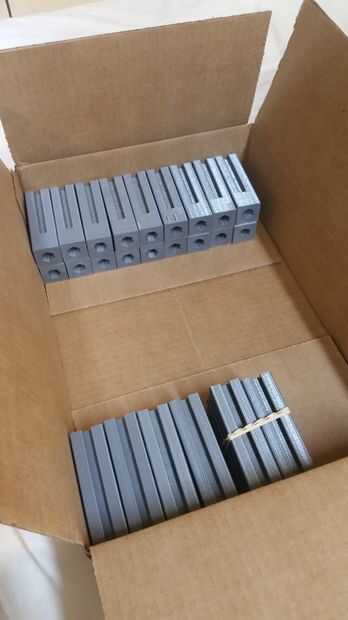

En un esfuerzo por ahorrar dinero, hice la decisión de imprimir piezas tales como las protuberancias del marco. Sin embargo, obviamente esto tuvo un efecto directo sobre la cantidad de PLA utilizado. Esto es donde el relleno de espuma. Si lo desea, ciertamente puede imprimir todas estas partes en el 100% de relleno, o se puede hacer en una manera similar como lo hice.

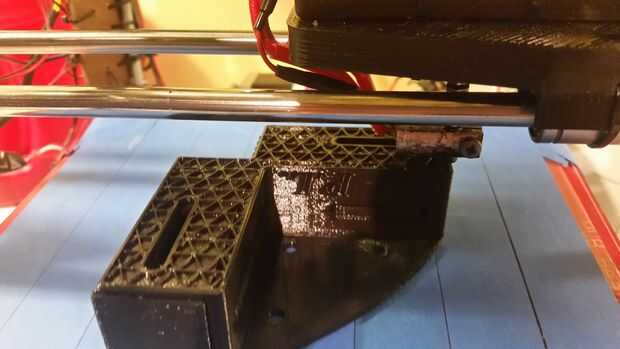

La espuma que he utilizado puede encontrarse en varias tiendas de hardware de lo que he notado. Generalmente se utiliza como un relleno sellador BPA de crack y tiene propiedades bastante decentes en cuanto a extensión y dureza total cuando está curado. Una cosa a destacar es la etiqueta de advertencia de inflamables. Esto quiere decir que no recomiendo el uso de este en las partes expuestas a altas temperaturas (Calor extremo y Heatbed principalmente). He incluido una foto de la espuma que elegido, he podido pasar con solo dos latas al edificio la impresora entera, que me puso de nuevo $5 total para las dos latas.

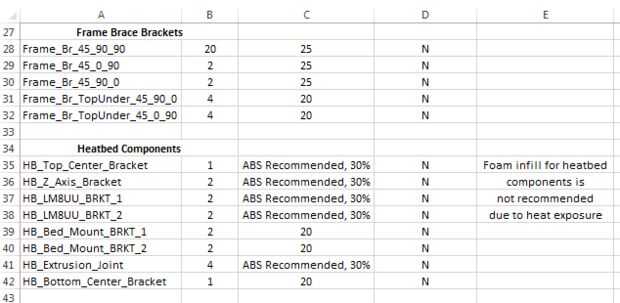

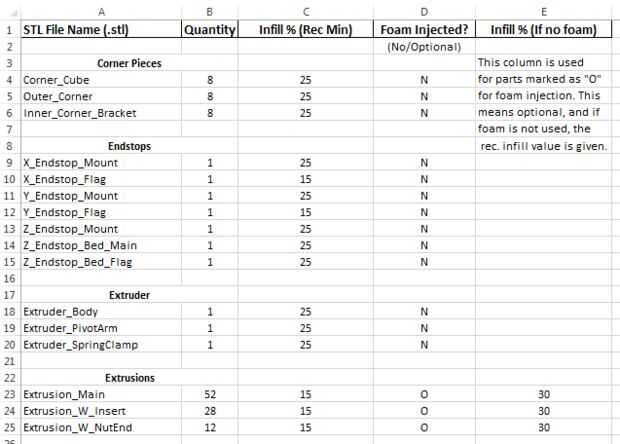

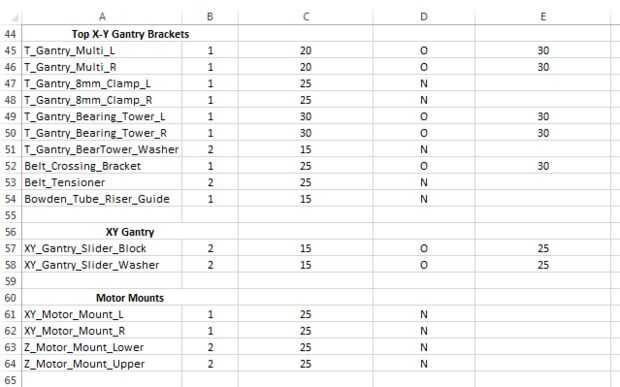

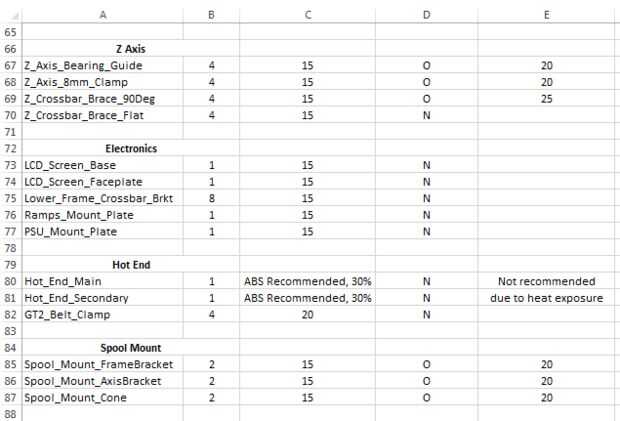

Adjunto archivos de imagen, son listas tabuladas de piezas a imprimir, Barra de longitudes a cortar, así como relleno recomendado y si no se llenan de espuma.
