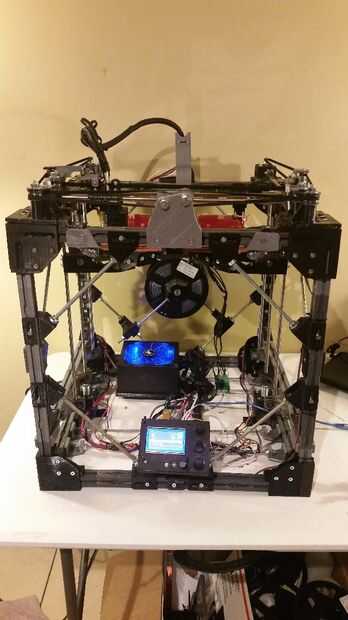

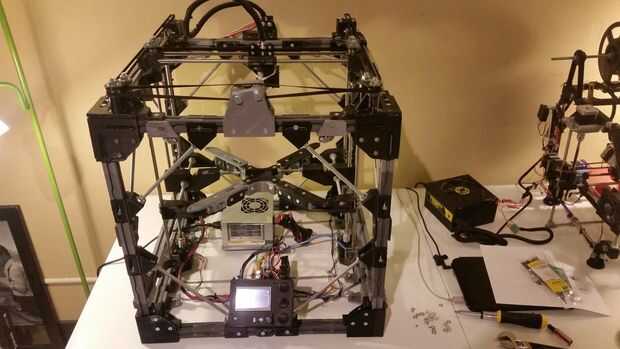

Paso 5: Montar el Top X Y pórtico (Hotend, tensores de correa, correa cruzado, etc.)

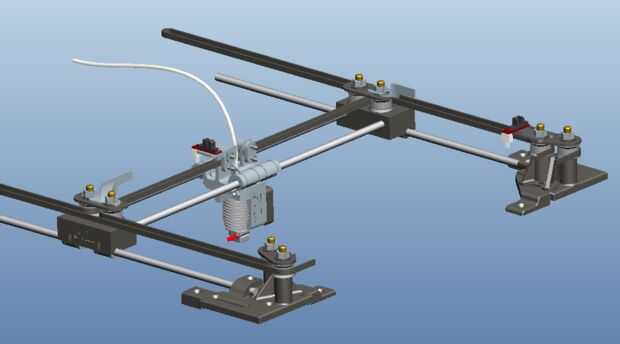

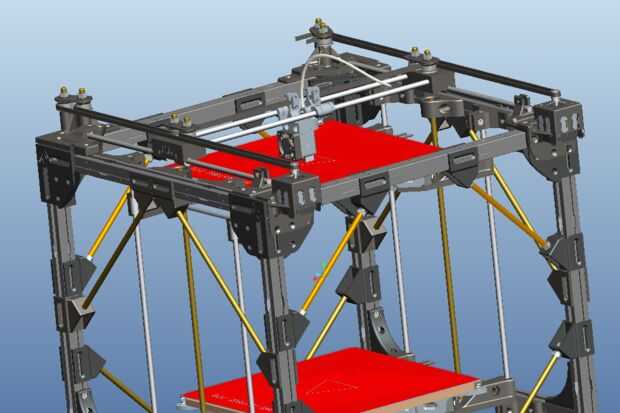

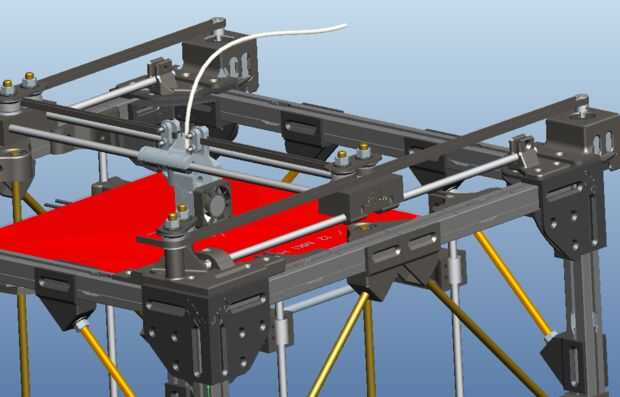

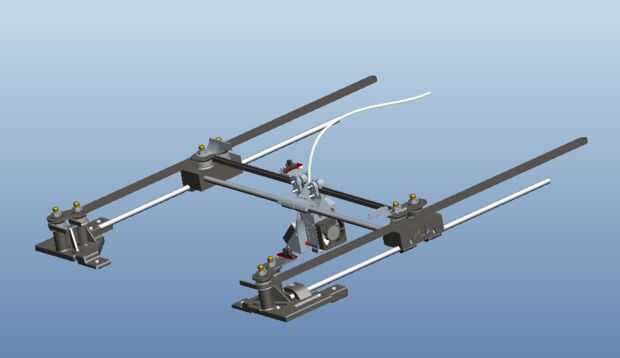

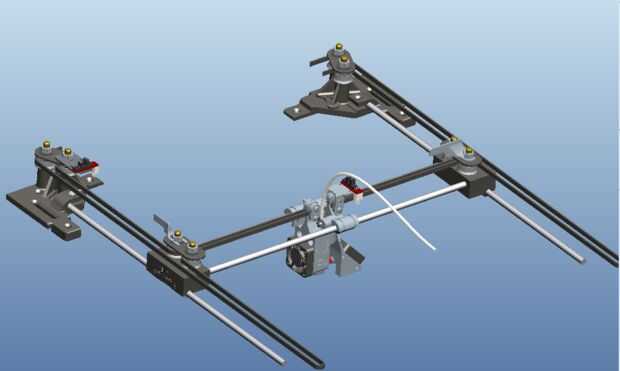

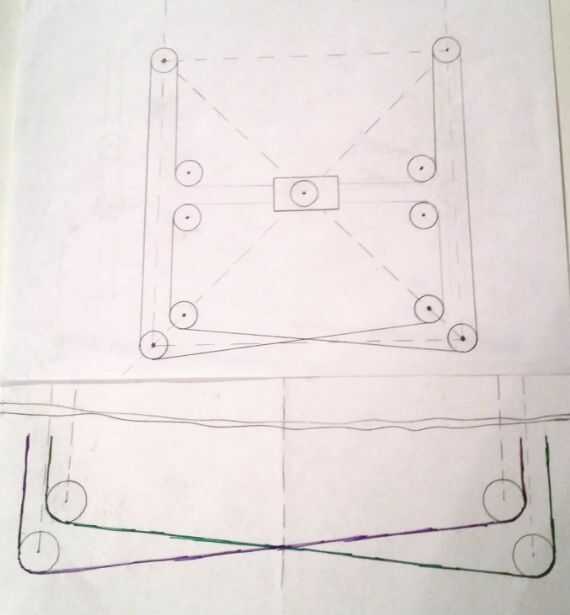

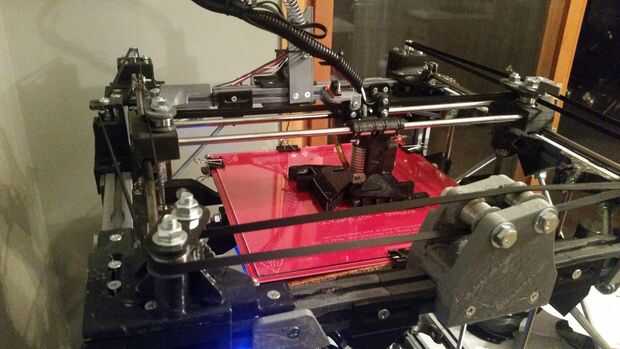

La Asamblea de Hotend (paso anterior) se colocará dentro de este subconjunto conocido como el pórtico de X-Y. Imágenes ruta correa útil relacionado con la obra de cruce de correa puede encontrarse también en este paso.
-------------------------------------

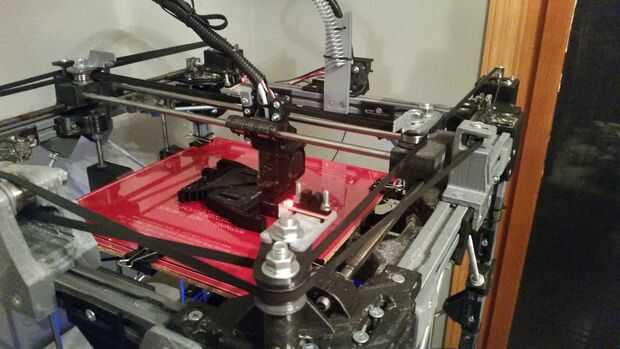

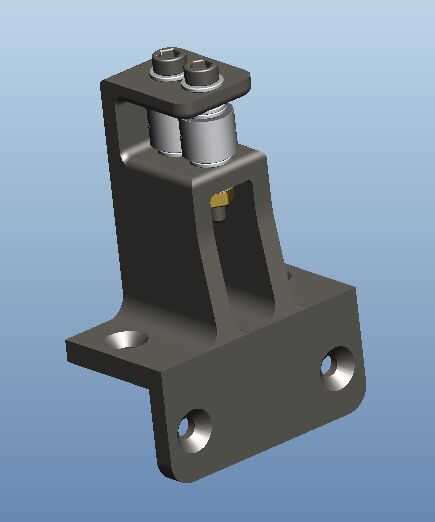

Los tensores de correa permitan holgura debe sacar la correa superior, puesto que el uso de tensores de correa de estilo primavera no va a funcionar. Movimientos estándar "primavera estilo" tensores no funcionará debido a la distancia total que la banda viaja a través de su máximo movimiento.
Requieren de los tensores (2) 624 cojinetes por cada lado, para un total de (4) rodamientos de 624. Los tornillos utilizados son de #8 x 1 "tornillos, con un total de (8) arandelas #6 por tensor.
-Una arandela entre la cabeza del perno y el soporte
-Una arandela entre la tuerca y el soporte
-Dos arandelas a cada lado de los cojinetes apilados para los rodamientos giren libremente, sin ser atrapado en el estribo sí mismo.
-----------------------------------------

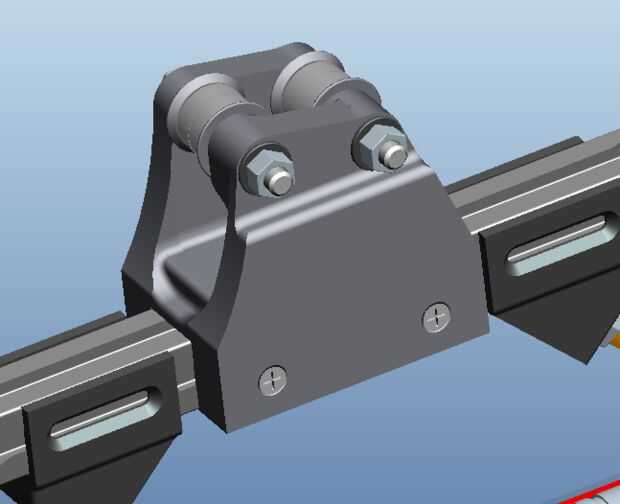

El soporte de cinturón cruce requiere:
-cojinetes (4) 608, que se apilarán de manera similar a la de los tensores de cinturón. Sin embargo, sólo una arandela se colocará en el extremo exterior de cada superficie exterior de los rodamientos.
-(2) 5/16 o 8mm pernos, 2.5" de largo.
-(8) total de arandelas de 5/16 o 8mm
-las tuercas (2) 5/16 o 8mm
---------------------------------------------

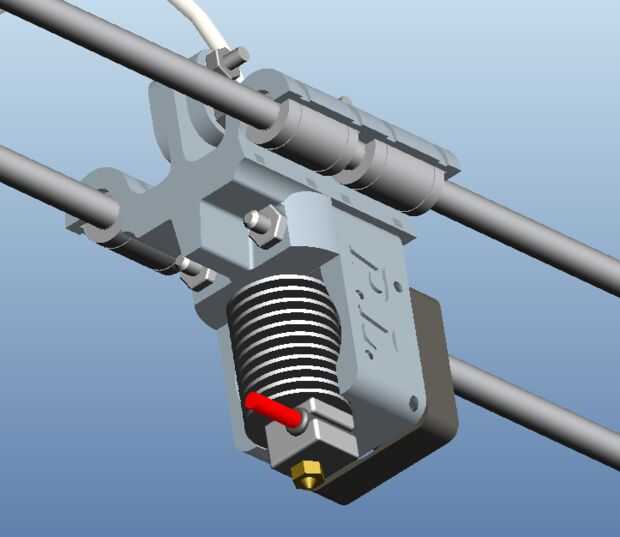

Conectar el hotend a la correa de GT2:
-Abrazaderas de correa (4) GT2
-(4) #6 x 1/2" tornillos
-(4) tuercas hexagonales #6
------------------------------------------

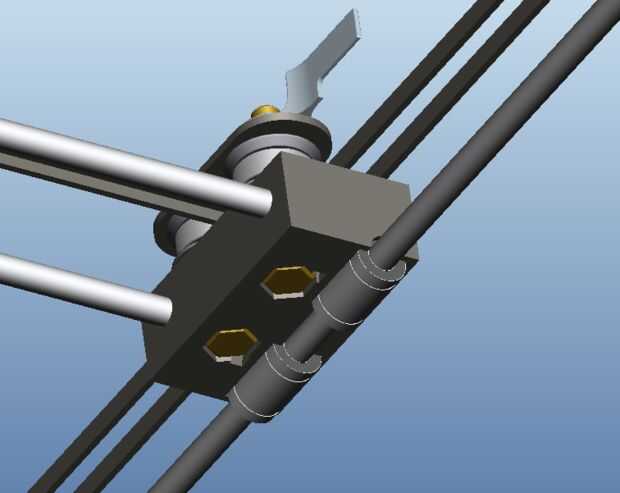

Los bloques de control deslizante lado funcionará en la varilla lisa de 8mm de movimiento Y y requieren:
-LM8UU (2) rodamientos, sujetado con abrazaderas de plástico, (por lado)
-hardware (tuercas y arandelas) y tornillos (2) 5/16 "x 2,5"
-(2) 608 rodamientos de la correa de paseo en

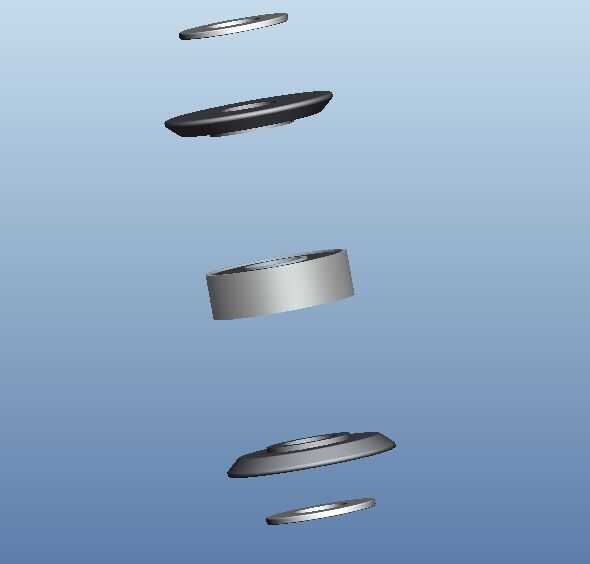

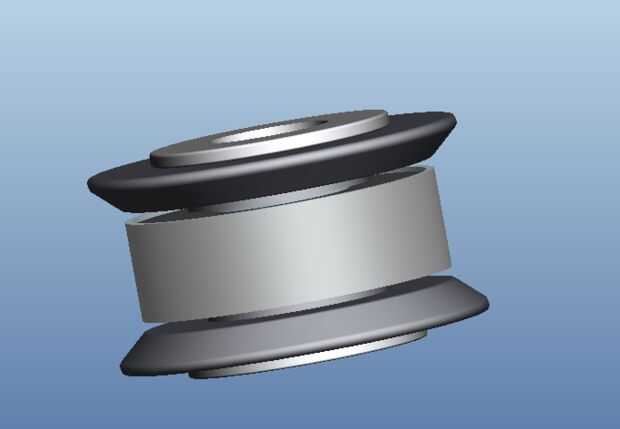

-(4) guías, estas son esencialmente las arandelas cónicas. Monte encima y debajo de los rodamientos como se muestra.
-(1) pieza de arandela de dos orificios para arriba los 608 rodamientos
----------------------------------------

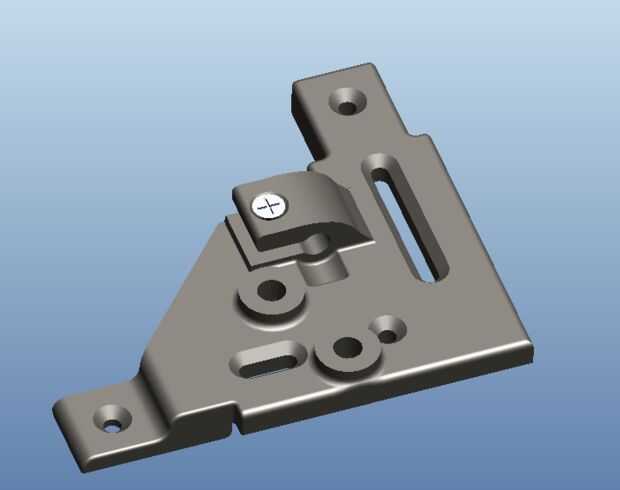

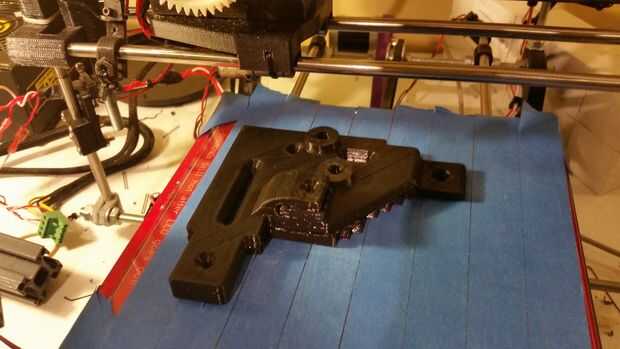

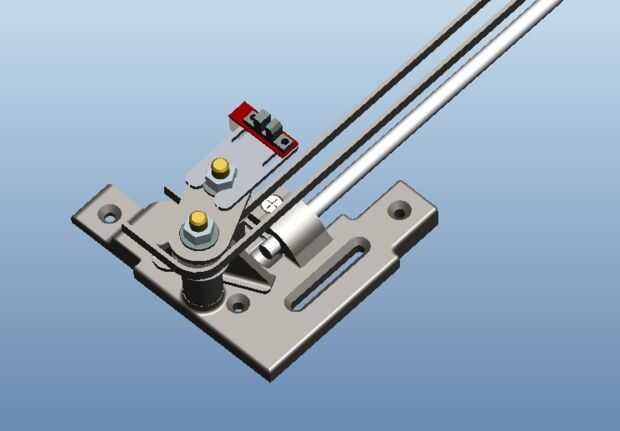

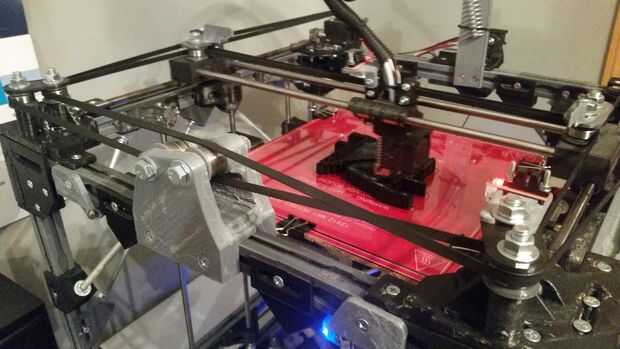

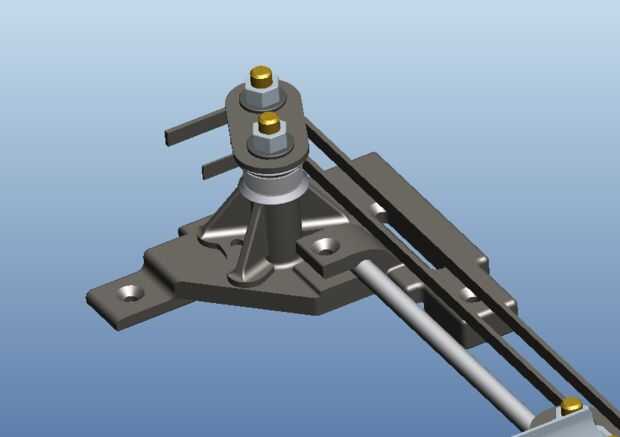

La esquina frontal (soportes múltiples), montaje de componentes algunos. Montaje en las esquinas y contiene los componentes e ilustrado en la foto. Los soportes traseros de montaje como se muestra y simplemente Sujete la varilla lisa de 8mm.
-rodamientos (2) 608 (por lado)
-arandelas de guía de correa (4)
-placa de la lavadora de dos orificios (1)
-cojinete (1) Torre (estos son secundarios dependientes, junto con cada uno de los soportes de esquina)
-(2) 5/16 "x 2,5" tornillos y hardware, éstos sirven como el eje del cojinete
-tornillos para metales (5) 10-24 cortar, utilizados para sujetar varillas de 8mm y seguro soporte para marco. Uno de los agujeros de montaje para un tornillo de paso se encuentra en donde se monte la torre rodamiento en.
---------------------------------------

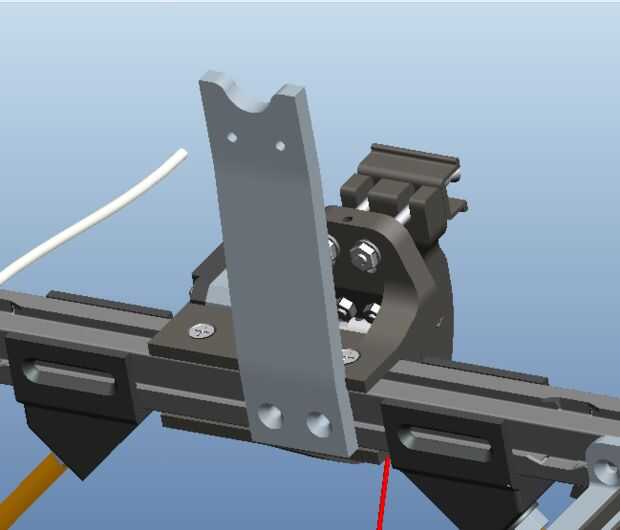

La parte de "Bowden_tube_riser" está diseñada para darle un lugar para fijar el tubo de bowden y cableado hotend. Cuando se utiliza con algunos telares de alambre y un resorte de compresión grandes que recorren los cables (aproximadamente 1" de diámetro por 1 pie de largo parece funcionar), esto evitará que el paquete de tubos y cables de bowden interfiriendo en el pórtico de X-Y a través de los movimientos de la impresión.
---------------------------------------

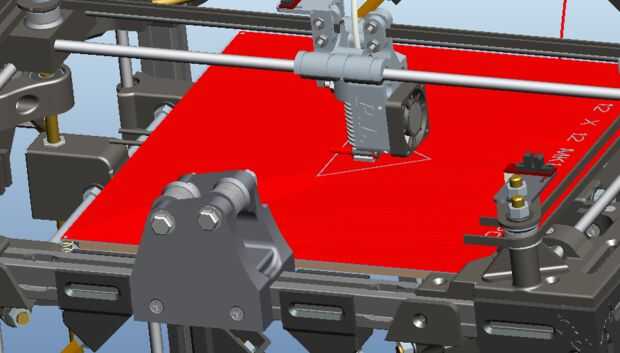

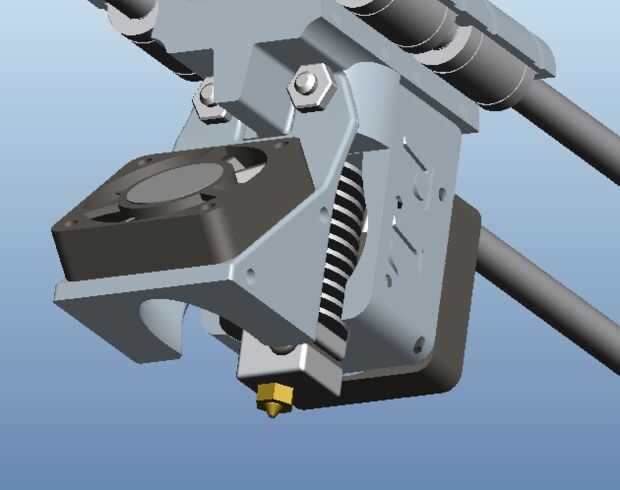

El "bridgingfanmount.stl" es opcional, pero muy recomendable pues mejora la capacidad de impresión global (particularmente con puente). El montaje se muestra en las imágenes, y no hardware adicional es necesario además el ventilador. Este montaje utiliza un ventilador de 40mm estándar CPU. Para conectar este en un tablero de rampas, usted querrá conectarse los cables positivos y negativos de sus respectivas localizaciones de conector D9. A partir de ahí, la velocidad y utilización general del ventilador se pueden controlar usando el tablero y software de corte.
