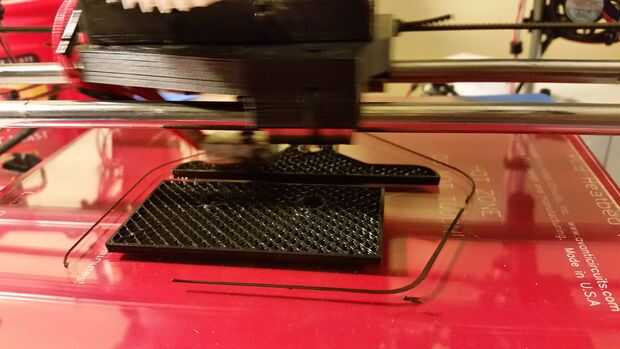

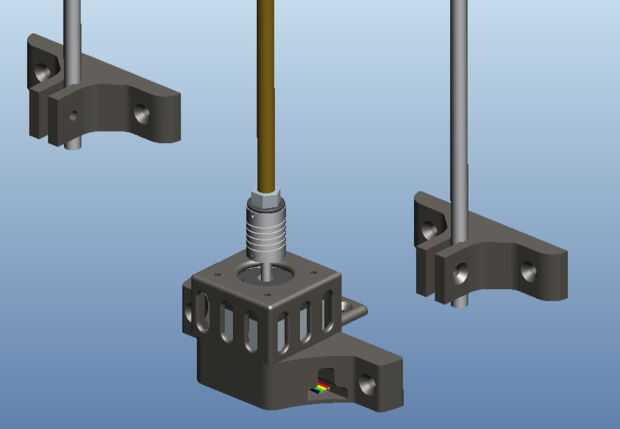

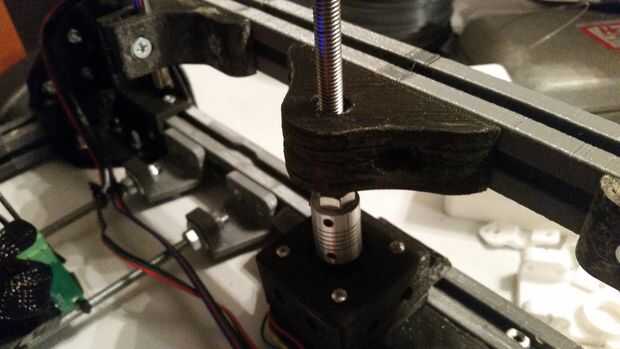

Paso 7: Montaje de los componentes del eje z

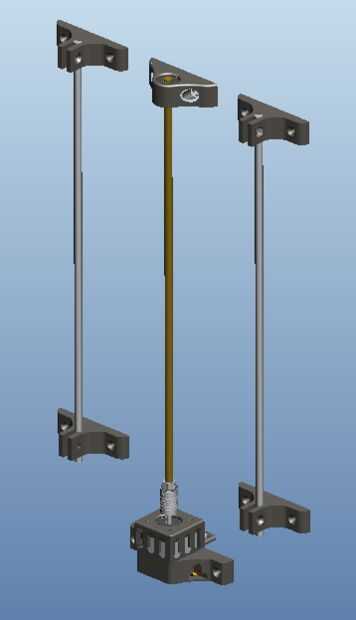

El conjunto z es bastante sencillo, tendrás las siguientes piezas (por lado):
-(1) 5mm a 8 mm de acoplamiento
-Motor Nema 17 (1)

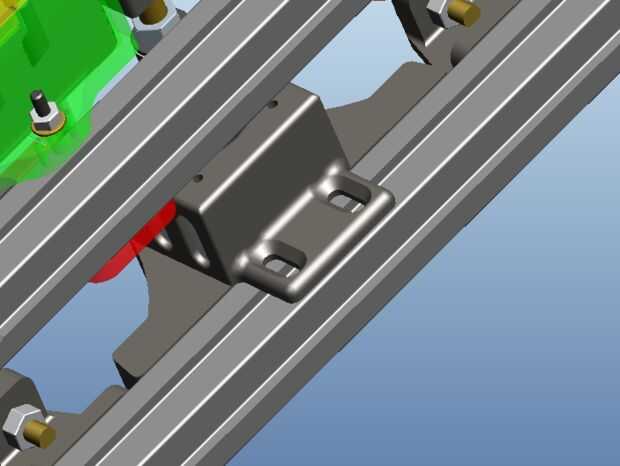

-(1) soporte de montaje Motor Z inferior con tornillos para el soporte de montaje
-(1) superior Z Motor Monte el soporte con montaje para el motor y los soportes
-(1) 8 x 457,2 mm Varilla roscada
-barra lisa (2) 8 x 457,2 mm

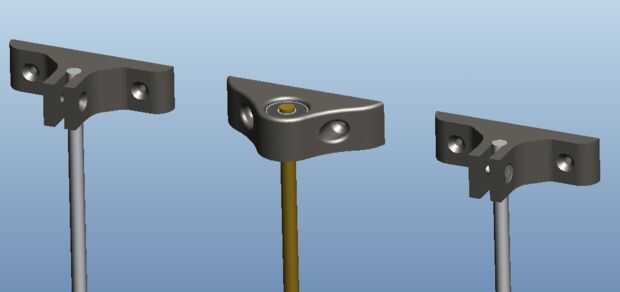

-soportes ("4) z_axis_8mm_clamp.stl"
-tornillos de máquina (26) 10-24 (incluye aquellos requeridos para montar componentes de marco)

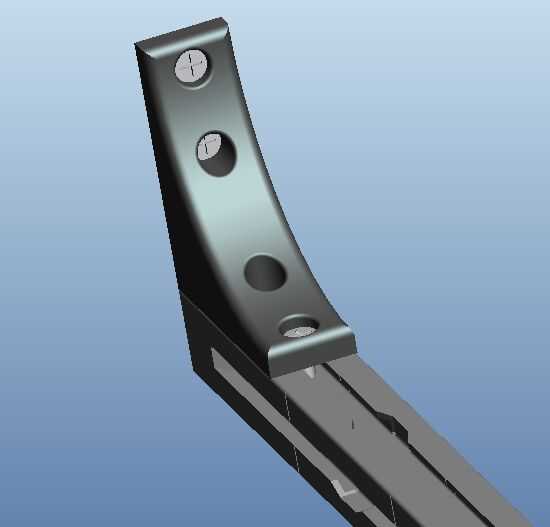

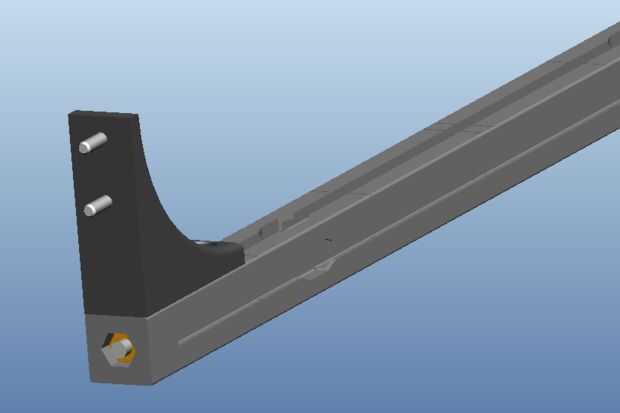

-("2) z_axis_crossbar_brace90.stl"
-("4) z_axis_crossbar_brace_flat.stl"

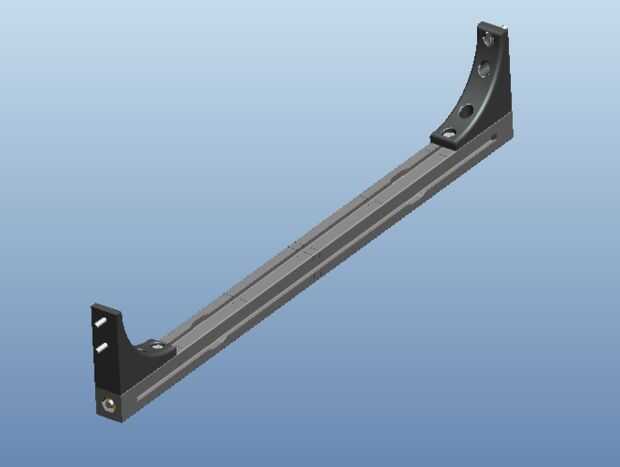

-barra z montado (incluye 1/4" roscadas varilla a través del centro, asegurada con extrusiones de perfiles de tuerca en los extremos).

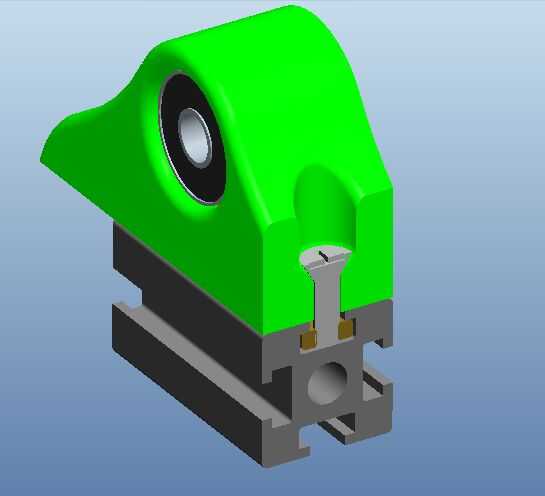

-"z_axis_bearing_guide.stl" (1), casas 608 cojinetes para asegurar la varilla de 8mm roscado se mantiene en su lugar y concéntrico con respecto al motor z. Hay espacio para dos de estos por cada lado (para un total de 2 por lado), sin embargo, la superior es un mínimo si sólo con 1 por lado.
-(1) 608 rodamientos, opcionalmente usted necesitará 2 Si opta por usar dos del z_axis_bearing_guides como se señaló anteriormente,

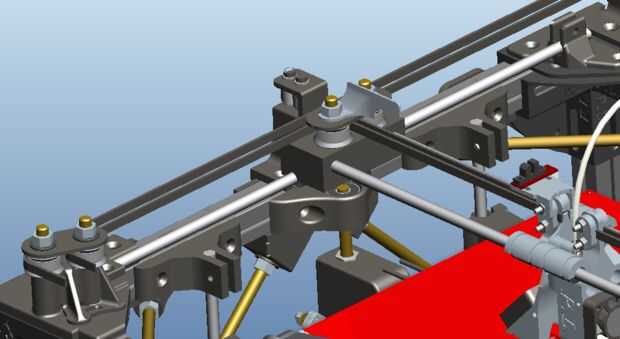

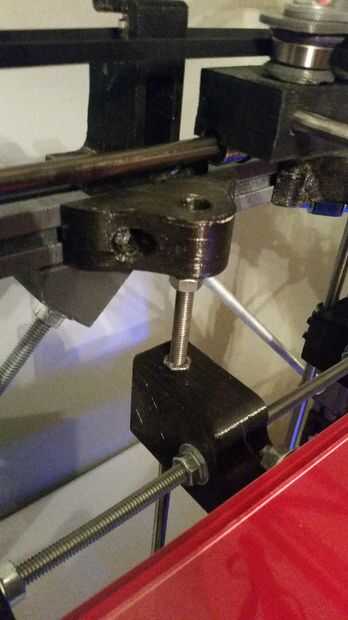

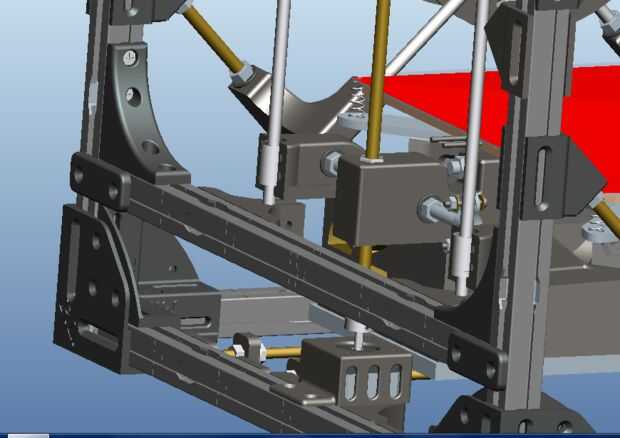

--- Desde originalmente publicar esto, he hecho pequeñas mejoras sobre las piezas del cubo Motor Z. Así que si has descargado estos por casualidad, los actualizados son un poco mejores. La pieza de montaje superior Z-Motor ahora es ranurada para ayudar a alinear verticalmente el motor y la pieza inferior ahora se va a quedar al ras sobre la mesa.
