Paso 8: Montaje de componentes de Heatbed

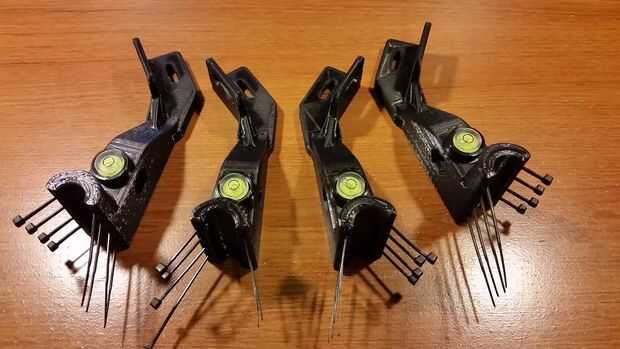

Actualización: 18/10/2015: Otra parte que ahora se revisa es parte de la heatbed sistema de montaje, he fortalecido el cojinete LM8UU soportes ligeramente (aunque no esencial), y lo más importante he modificado los soportes para albergar dos rodamientos LM8UU cada uno (contra 1). Sobre esos dos cambios, también he reducido el ancho del soporte para aumentar la distancia entre los pesos de sistema de contrapeso de cama y añadió un lugar de montaje para los niveles de burbuja pequeña en cada esquina. Así que con dicho, recomendaría imprimir los soportes nuevos, revisados que albergan dos rodamientos. Los nuevos soportes son "HB_DUAL_LM8UU_BRACKET_MIRRORED.stl" y "HB_DUAL_LM8UU_BRACKET.stl". Usted tendrá que imprimir dos de cada uno. Niveles de burbuja son opcionales, pero ven bien y por supuesto, servir un propósito.

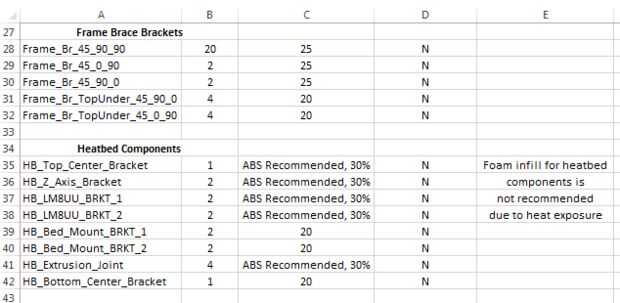

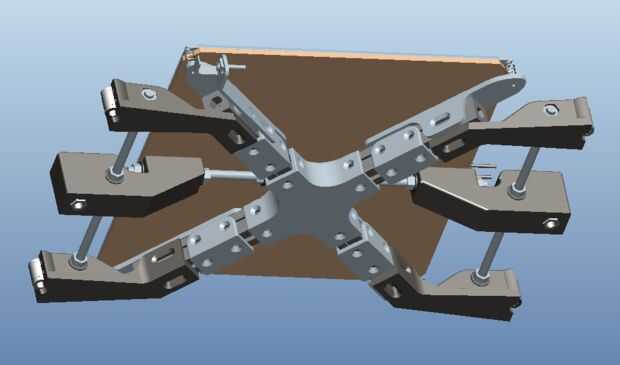

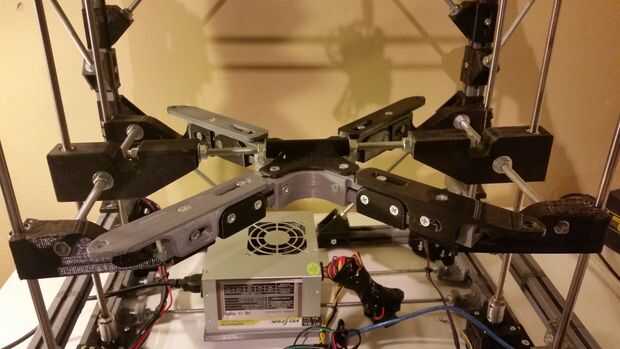

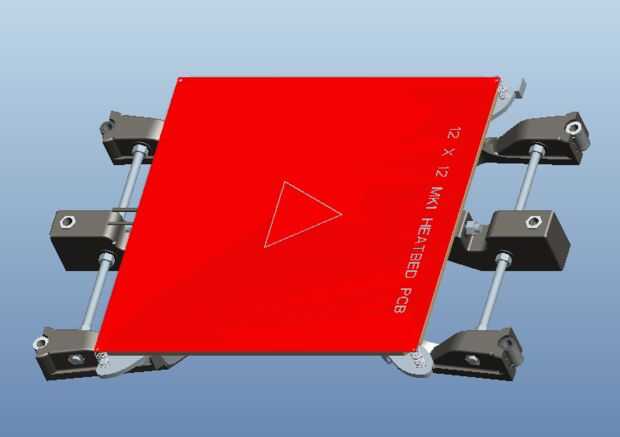

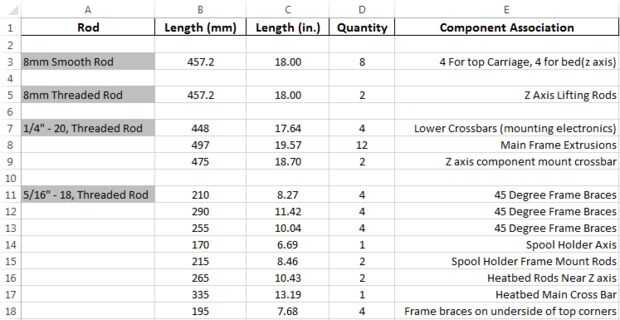

-Los heatbed y los componentes se ensamblan como se muestra. Por favor vea la tabla adjunta para las cantidades necesarias de cada componente. También hay secciones (3) de 5/16" roscadas barra para ser utilizados en este paso también. El hardware utilizado en el "marco" de la heatbed sistema de montaje consta de los tornillos de cabeza avellanados de 10-24.

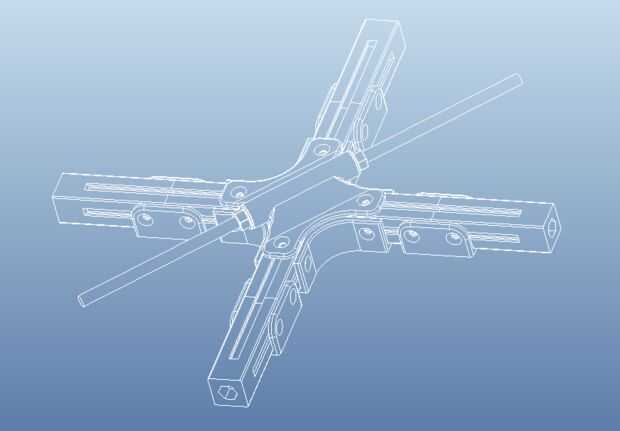

-Las protuberancias utilizadas consisten en (8) piezas de la "Extrusion_W_nutend". No hay ninguna varilla roscada a través del centro de las extrusiones en esta Asamblea.
-Las protuberancias están montadas de manera que se muestra, donde al final del "bloque de tuerca", enfrenta a hacia fuera sobre las piezas del exterior y hacia adentro se enfrenta en el interior piezas. Por favor refiérase a la ilustración proporcionada.

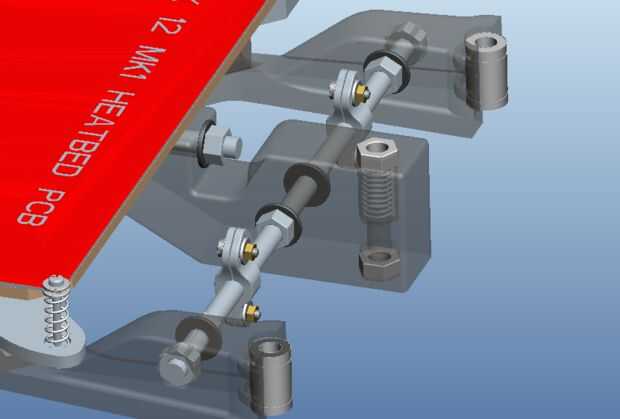

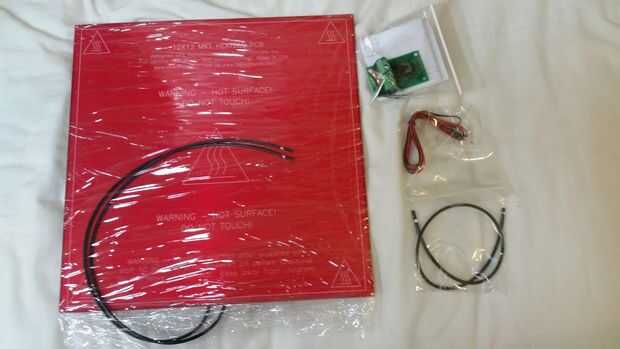

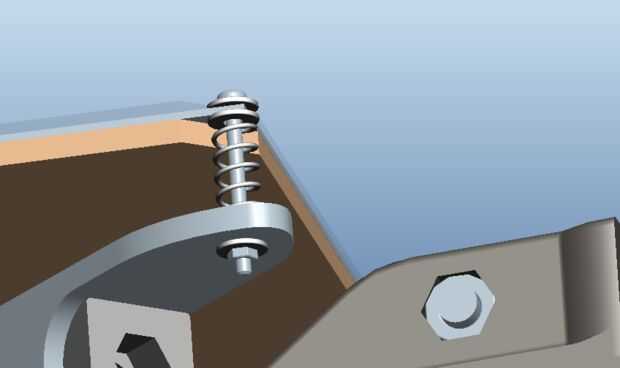

-El heatbed se fija usando M3 (4) tornillos de 35mm, con tres arandelas por la esquina y una sola tuerca en la parte inferior para asegurar el perno. La primavera se coloca entre la cama y el soporte. Recomiendo usar un resorte que cuando comprimido, medidas 20mm aproximadamente.

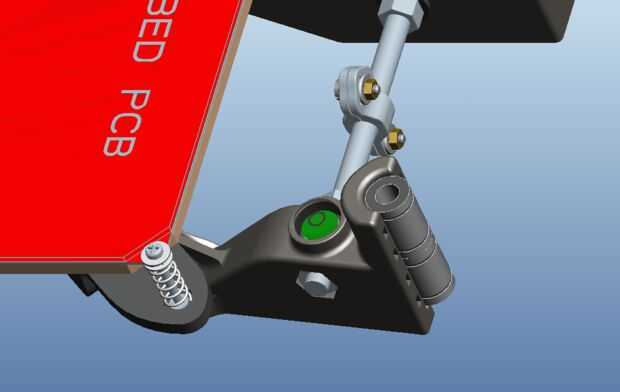

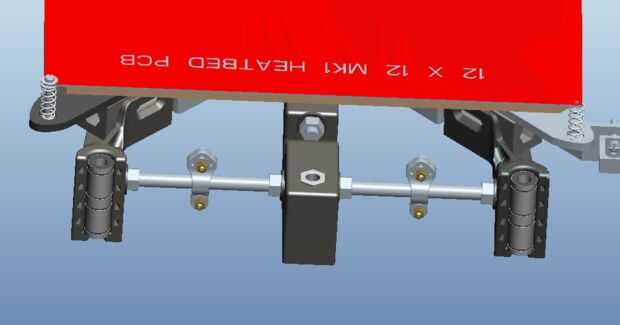

-Las esquinas muy fuera del sistema heatbed son los soportes que los cojinetes de LM8UU de la casa. Estos rodamientos deben colocarse en la barra lisa durante el paso del eje z y debe fijarse en su lugar utilizando dos pequeñas abrazaderas de plástico una vez que la heatbed es colocada dentro de la Asamblea principal impresora.

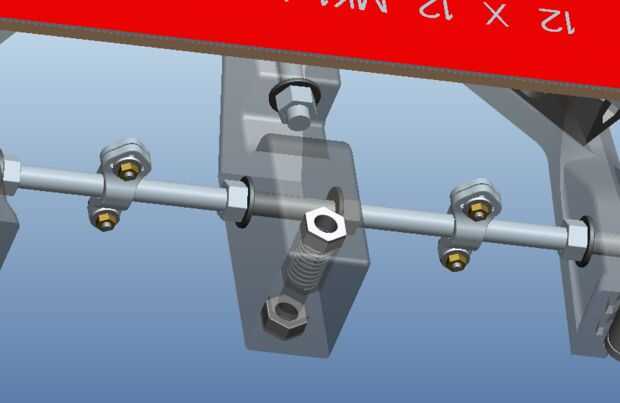

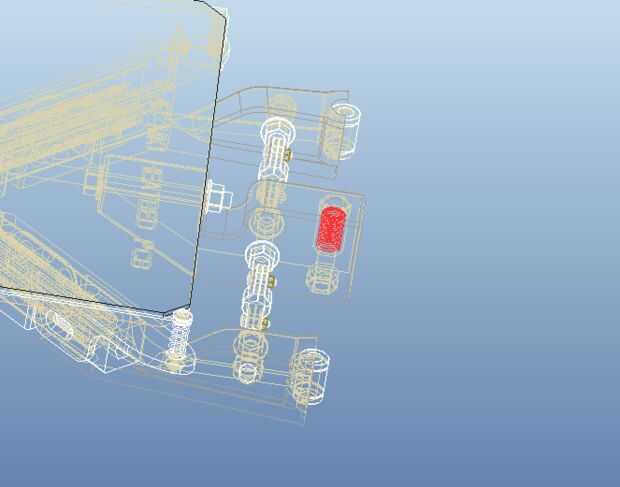

-Resortes para conexión de montaje marco de heatbed en el eje z. Estos deben ser aproximadamente 30mm de longitud, con un 9-10mm de diámetro interno. La sección de la bobina será alrededor de 1mm de diámetro (bastante estándar). Estos montará dentro de los soportes de barra de eje roscado y sirven para mantener una precarga en las tuercas de 8 mm superior e inferior.
------------------------------------
-En un esfuerzo para ayudar a aislar el calor en la superficie superior de la cama, te recomiendo colocar una lámina de corcho en la parte inferior de la cama (12 "x 12" hoja con las esquinas cortadas para despejar los muelles). Si bien el corcho es altamente resistente a la temperatura, una hoja de kapton cinta pegada a la parte superior del corcho mejorará la seguridad, mejorando asimismo la desviación del calor en la dirección hacia arriba.
------------------------------------
-El heatbed debe cubrirse con una superficie de impresión adecuada. Les recomiendo que compren un pedazo de vidrio (generalmente $2 o $3 en una ferretería que corta vidrio), en el tamaño de 11.75 "x 11,75" x 1/8". La razón no es 12 "x 12" es debido a los agujeros de perno esquina siendo ocupados, querrá el vidrio para sentarse a ras en el heatbed. Para sujetar el vidrio, el uso de clips de la carpeta de oficina tradicional funciona excelente.
----------------------------------

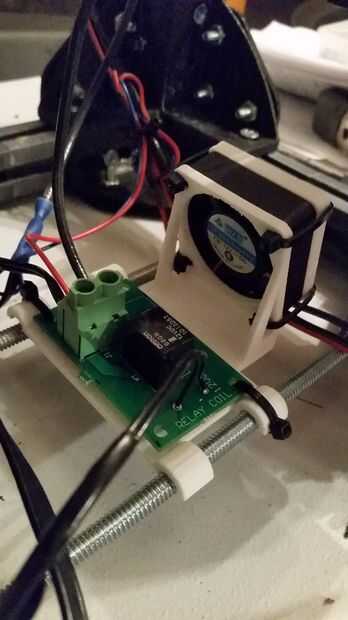

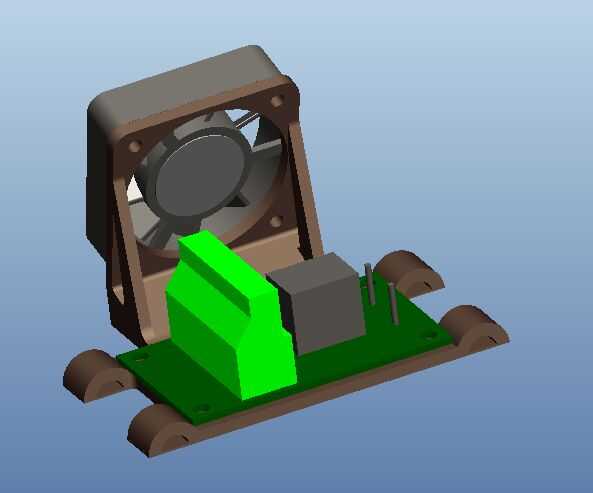

Si utiliza un relé externo heatbed similar a la que he usado, te recomiendo de montaje como se muestra con el archivo de soporte de montaje incluido "heatbed_relay_mount.stl". Esto le permite montar el relé heatbed y en forma remota mantenerlo fresco con un ventilador de 40mm. El ventilador puede conectarse directamente a 12v, por lo que si la impresora está encendida, el relé está siendo enfriado por ventilador. El soporte de montaje también asegura que los contactos en la parte de abajo del relé están aislados de cortocircuitos (suponiendo que imprimas este soporte mediante algún tipo de plástico).
Hardware adicional no es necesario además el ventilador y unas abrazaderas de plástico. Este montaje funciona con las más baja 1/4" barras transversales que también son utilizadas para montar la Junta de rampas y la fuente de alimentación. Vea el adjuntos fotos y fichero .stl si usted decide seguir esta ruta.
